Вимикач навантаження NH4-125 4P 32 А DB CHINT 398046

Name: Вимикач навантаження NH4-125 4P 32 А DB CHINT 398046
Brand: CHINT
SKU: 00117647
Price: 621.18 UAH
Availability: PreOrder

Код товару:

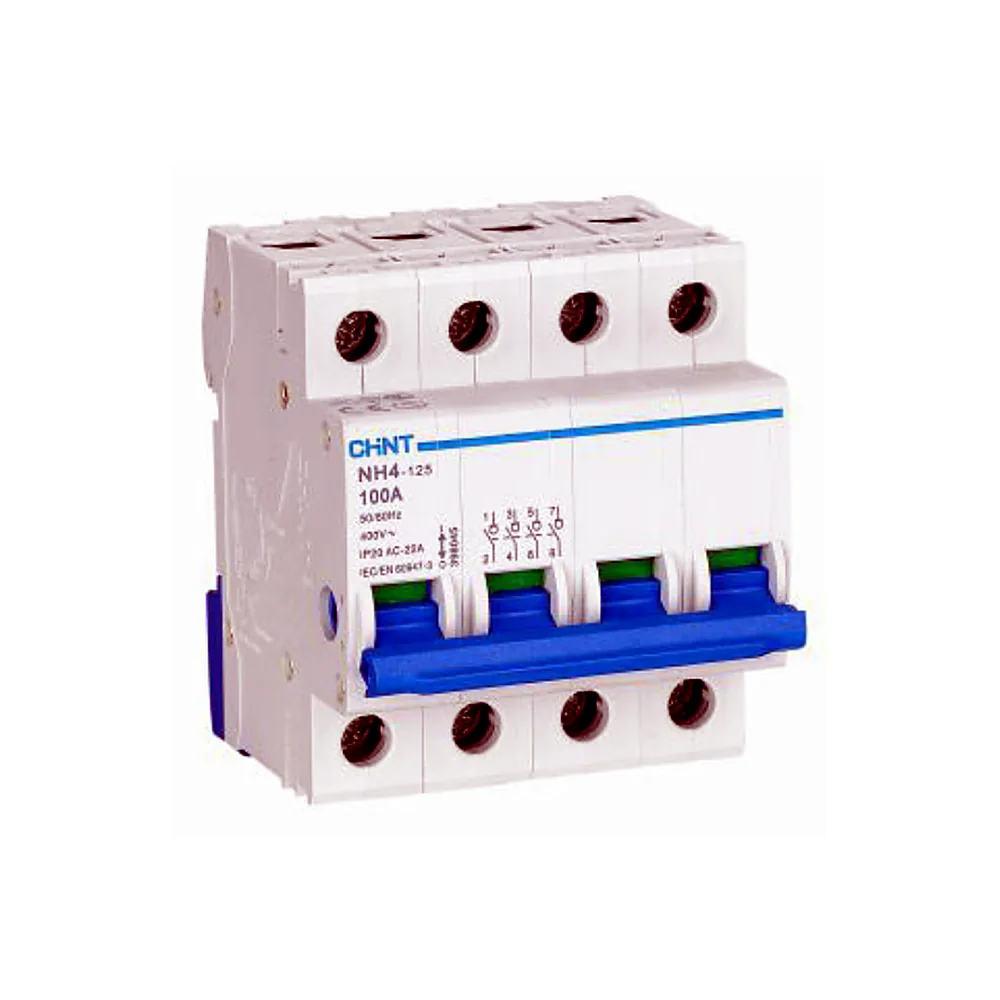

Фото ілюстративне — вигляд товару може відрізнятися.

621¹⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 117647
Виробник: CHINT
Артикул: 398046
Тип виробу: Вимикач навантаження
Вимикач навантаження(33)
Перемикач навантаження
Кількість полюсів: 4P
3P(2)
4P
Кількість фаз: Трифазний
Номінальний струм: 32 А
32 А
63 А
80 А
100 А
125 А
Ступінь захисту: IP20
Конструктивне виконання: Рубильник

Усі характеристики

Код	00117647
Виробник	CHINT
Артикул виробника	398046
Висота	86 мм
Глибина	77 мм
Діапазон робочих температур	-5...+40 °C
Займане місце (17,5 мм модулів)	4
Кількість полюсів	4P
Кількість фаз	Трифазний
Конструктивне виконання	Рубильник
Країна виробництва	Китай
Механічна зносостійкість	8500 циклів
Номінальний струм	32 А
Ступінь захисту	IP20
Схема перемикання	0...1
Типовид	Модульний
Ширина	72 мм

Опис

Вимикач навантаження NH4-125 4P 32A DB Chint - це модульний рубильник на 4 полюси для трифазних мереж 400/415 В. Розрахований на струм 32 А. При перемиканні за схемою 0-1 він надійно відмикає навантаження, що дозволяє безпечно обслуговувати обладнання або проводити ремонтні роботи.

Переваги

Механічна зносостійкість 8500 циклів - вистачає на роки інтенсивної експлуатації в комерційних об'єктах. Не доведеться часто міняти вимикач.
Компактний корпус на 4 модулі (17,5 мм) - займає рівно 72 мм на DIN-рейці. Економить місце в щиті, що критично при щільному монтажі.
Імпульсна напруга до 4 кВ - захист від перенапруг у мережі. Рубильник витримує короткочасні стрибки без пошкоджень.
Температурний діапазон від -5 до +40 °C - підходить для неопалюваних приміщень і щитів на вулиці під навісом. Але пам'ятайте: IP20 означає, що всередині не повинно бути вологи.

Де застосовується

У квартирних і будинкових розподільчих щитах для ручного ввімкнення або відключення трифазної лінії - наприклад, на електроплиту, кондиціонер чи систему опалення.
На виробничих об'єктах як рубильник для безпечної комутації силового навантаження до 32 А - насоси, станки, вентиляція.

Технічні особливості

Вимикач виконано за стандартами IEC/EN 60947-3. Схема 0-1: чітке положення «вимкнено» - можна візуально контролювати стан контактів. Монтаж на DIN-рейку, займає 4 модулі. Увага: при виборі зверніть увагу на переріз кабелю - для 32 А рекомендовано 4-6 мм² міді. Момент затяжки на клемах - близько 2 Н·м (заводське значення), не перетягуйте, щоб не зірвати різьбу. Рубильник сумісний з будь-якими шинами та перемичками на 4 модулі. Імпульсна напруга 4 кВ, робоча напруга до 415 В.

Чому в ЛІНА

Ми маємо цю модель на складі. Вимикач оригинальний Chint з повним пакетом документів - сертифікат відповідності, паспорт. Відправляємо в день замовлення. Для юридичних осіб надаємо рахунок-фактуру і товарний чек.
