Трансформатор струму ТШ 0,66-1 А 1000/5 клас 0,5S 16 років міжповірочний інтервал Мегомметр

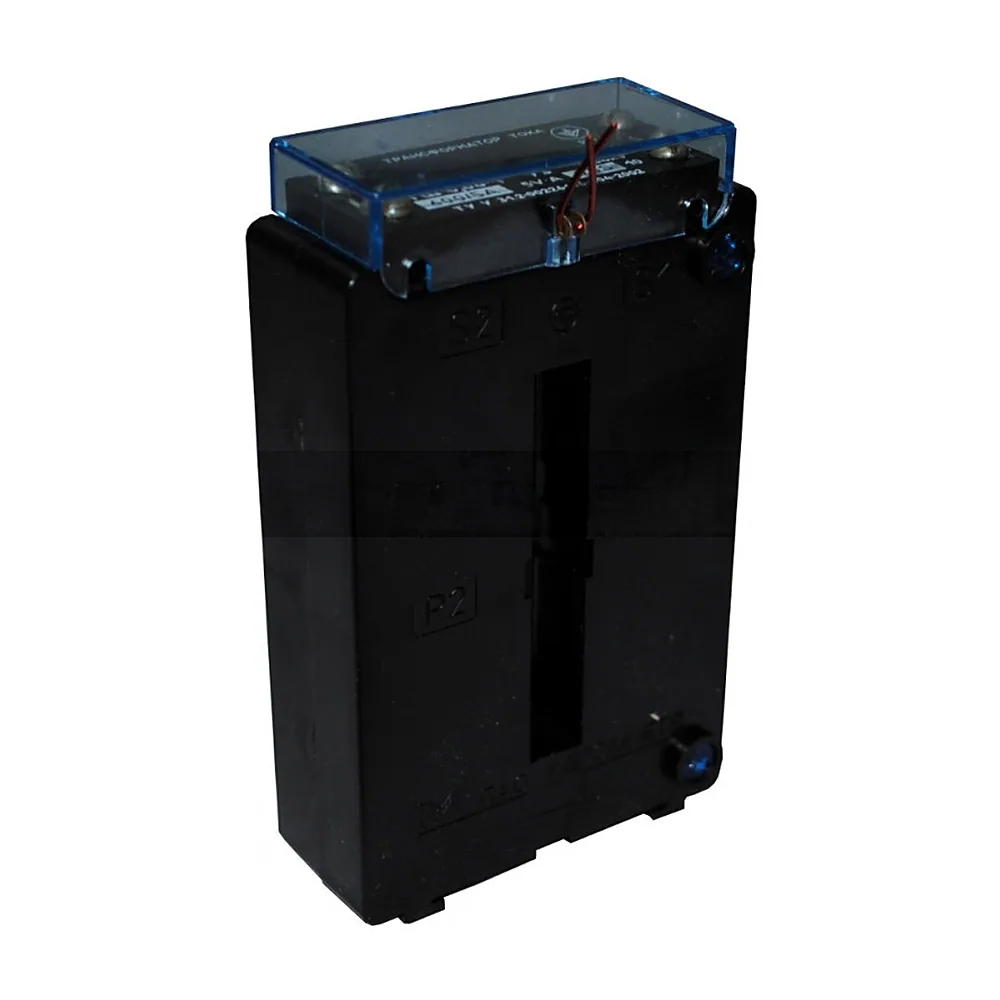

Трансформатор струму МЕГОММЕТР ТШ 0,66-1 А 1000/5 0,5S призначений для вимірювання струму в мережах змінного струму частотою 50 Гц. Він дає змогу підключити лічильник, амперметр або реле до силового кола з номінальним струмом до 1000 А без прямого гальванічного зв'язку. Клас точності 0,5s забезпечує високу точність обліку електроенергії.

Переваги

• Клас точності 0,5s - розширений діапазон вимірювань з малими похибками, що критично для комерційного обліку.
• Міжповірочний інтервал 16 років - рідкісна необхідність повірки знижує витрати на експлуатацію.
• Широкий діапазон робочих температур - від -45 до +40 °C з відносною вологістю до 98% дозволяє використовувати трансформатор у неопалюваних приміщеннях та на вулиці.
• Маса до 1,3 кг - компактний і зручний для монтажу на DIN-рейку в обмеженому просторі.
• Вторинне навантаження 5 ВА - сумісність з більшістю лічильників і реле без додаткових узгоджувальних елементів.

Де застосовується

• Комерційний облік електроенергії на вводах 0,4 кВ у багатоквартирних будинках, офісних центрах, торговельних закладах.
• Вимірювання струму в розподільчих щитах промислових підприємств, насосних станціях, системах автоматизації.

Технічні особливості

Трансформатор виконано у корпусі для встановлення на DIN-рейку. Він не має вбудованої шини - через вікно пропускається силовий кабель або шина потрібного перерізу. Номінальна напруга ізоляції становить 0,66-1 кВ, що підходить для мереж до 0,66 кВ (з запасом до 1 кВ). Вторинна обмотка розрахована на струм 5 А при первинному 1000 А. Клас точності 0,5s гарантує похибку в межах 0,5% у діапазоні від 1% до 120% номінального струму. Важливо: при монтажі слід забезпечити надійний контакт вторинного кола; розмикання під навантаженням небезпечне через високу напругу на вторинній обмотці. Виробник рекомендує заземлювати вторинну обмотку.

Комплектація

Трансформатор поставляється без шини. Необхідну шину або кабель обирають окремо залежно від струму.

Чому в ЛІНА

Ми маємо на складі цю модель і відправляємо замовлення в день оплати. Надаємо повний пакет документів для юридичних осіб, у тому числі сертифікати відповідності та паспорти на партію.
