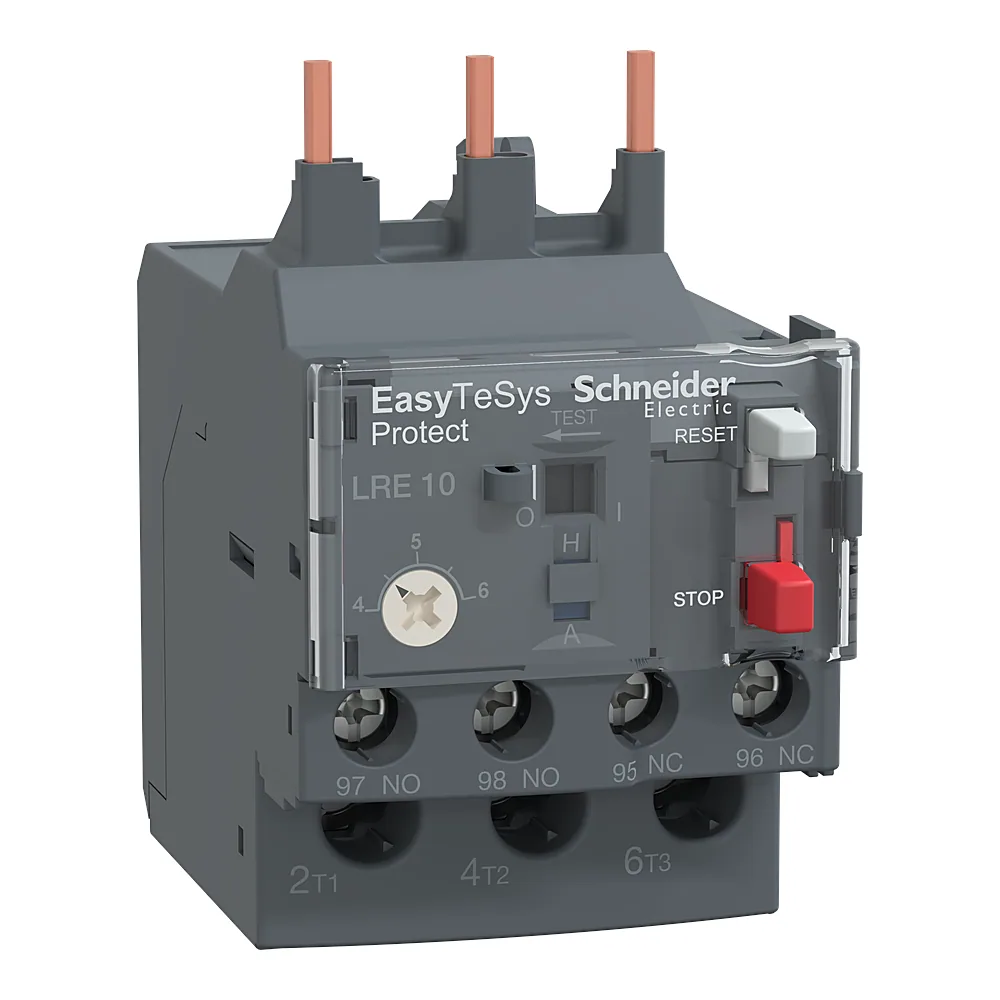

Теплове реле 4-6 А Schneider Electric LRE10

Name: Теплове реле 4-6 А Schneider Electric LRE10
Brand: Schneider Electric
SKU: 00132606
Price: 1701.03 UAH
Availability: InStock

Код товару:

1 701⁰³ ₴шт

Купити

Порівняти

Під замовлення 3 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Основні характеристики

Код товару: 132606
Виробник: Schneider Electric
Артикул: LRE10
Тип виробу: Теплове реле
Електронне реле(3)
Теплове реле(78)
Серія: EASYPACT TVS
Тип струму: AC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 4...6 А
0,25...0,4 А
0,4...0,63 А
0,63...1 А
1...1,6 А
1,6...2,5 А
2,5...4 А
4...6 А
7...10 А
9...13 А
12...18 А
16...24 А
23...32 А(2)
30...40 А
80...104 А

Усі характеристики

Код	00132606
Виробник	Schneider Electric
Артикул виробника	LRE10
Серія	EASYPACT TVS
Випробування розжареним дротом	850 °C
Висота	44,5 мм
Вібро- та ударостійкість	Удари: 6 Гн за 11 мс; вібрації: 3 Гн
Глибина	70 мм
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	6 кВ
Електромагнітна сумісність	стійкість до перенапруги: 6 кВвідповідно до МЕК 60801-5
Захисна обробка	TH відповідно до МЕК 60068
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Колір	Сірий (RAL 7011)
Країна виробництва	Китай
Межі регулювання теплового захисту	4...6 А
Місцева сигналізація	Індикатор спрацювання
Момент затягування	1,7 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	≤ 690 В AC
Номінальний струм запобіжника	16 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Світлова індикація	Індикатор відключення реле
Сертифікація	EAC
Ступінь захисту	IP20
Сумісність	LC1E06...38
Температура зберігання	-60...+80 °C
Тип затискачів	коло подачі живлення: Гвинтовий затискач 1 1,5...6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 1...6 мм² - жорсткість кабелю: Твердий без кабельного наконечника; схема сигналізації: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; схема сигналізації: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; схема сигналізації: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Тип керування	Кнопковий вимикач Зелений скидання; кнопковий вимикач Червоний зупинка
Тип струму	AC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	50...60 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0 відповідно до МЕК 60947-4-1
Ширина	45 мм
Вага	0,13 кг

Опис

Теплове реле Schneider Electric LRE10 4-6A - це пристрій для захисту електродвигунів від перевантаження. Воно входить до серії Easy TeSys Protect і розраховане на струм від 4 до 6 ампер. Завдяки вбудованому захисту від обриву фази реле реагує на небезпечні режими, які можуть пошкодити обмотку.

Переваги

Діапазон регулювання 4-6 А - підходить для двигунів невеликої потужності. Налаштування виконується плавно, без стрибків.
Захист від обриву фази - якщо одна з фаз зникає, реле спрацьовує швидше ніж при звичайному перевантаженні. Це запобігає роботі двигуна на двох фазах.
Клас спрацювання 10А - стандартний для нормального пуску двигунів. Реле не вимикає двигун при короткочасних пускових струмах, але надійно захищає від тривалого перевантаження.
Додаткові контакти 1НВ+1НЗ - дають змогу передати сигнал на контролер або світлову індикацію. Один контакт на аварію, другий на нормальний стан.

Де застосовується

Побутові свердловинні насоси, компресори, вентиляція - захист однофазних та трифазних двигунів до 2,2 кВт (при 400В).
Промислове обладнання: конвеєри, верстати, насосні станції - там, де потрібен компактний захист на DIN-рейку.

Технічні особливості

Реле виконане в корпусі зі ступенем захисту IP2 - воно захищене від дотику пальцем, але не герметичне. Тому монтаж проводиться лише в закритих щитах. Комутуюча здатність контактів дозволяє керувати котушками контакторів до 690 В змінного струму. Зверніть увагу на сумісність: реле LRE10 розраховане на струм до 6 А, а серія LRE01...LRE35 охоплює номінали до 38 А. Для більших струмів передбачені LRE322...LRE489 до 630 А. Клас спрацювання 10А гарантує, що при струмі, який у 10 разів перевищує номінал, реле розімкне коло за 0,4-10 секунд (характеристика залежить від струму). Типова помилка: встановлювати реле на струм, близький до верхньої межі регулювання - краще брати наступний більший діапазон, щоб залишався запас для регулювання.

Чому в ЛІНА

Ми тримаємо на складі теплові реле Schneider Electric в поширених діапазонах. На весь товар надається гарантія 18 місяців. Для юридичних осіб - повний пакет документів.
