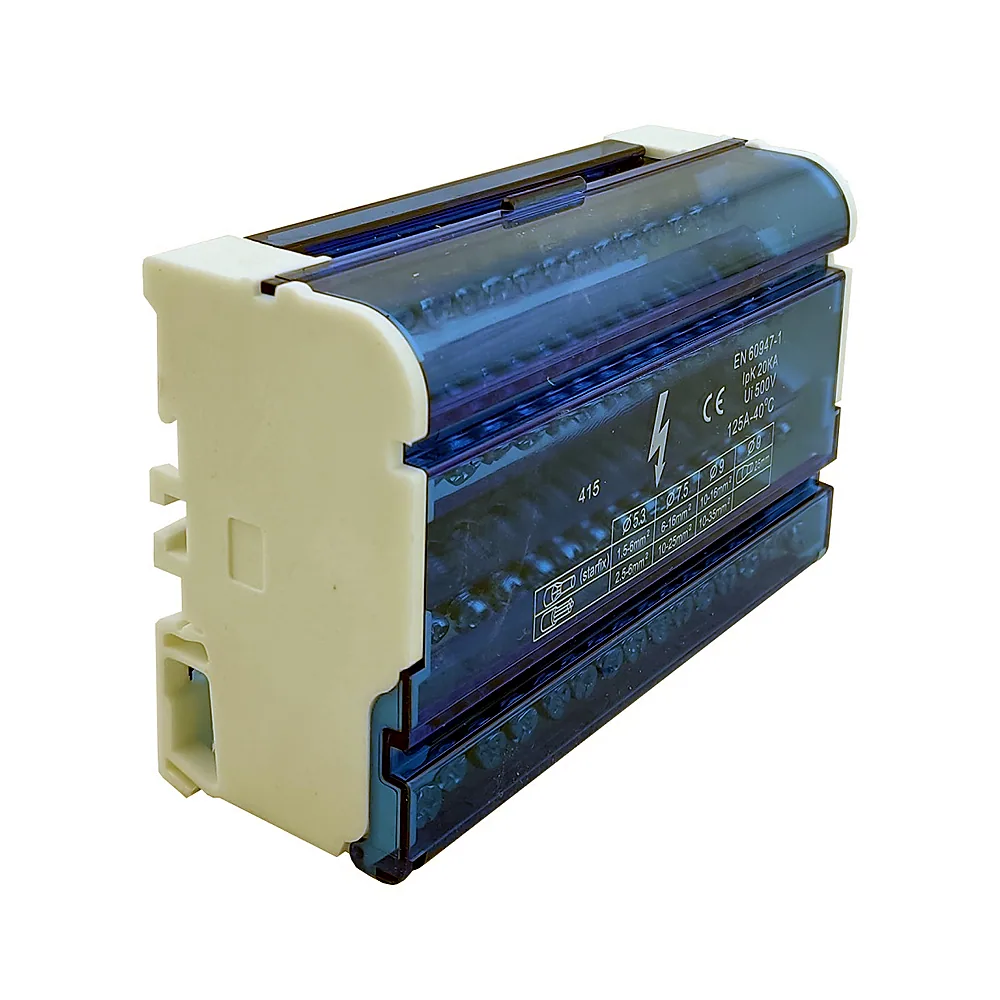

Нульова шина N на DIN-рейку в корпусі ШНК 4х15 TECHNO SYSTEM TNSy5500203

Name: Нульова шина N на DIN-рейку в корпусі ШНК 4х15 TECHNO SYSTEM TNSy5500203
Brand: TECHNO SYSTEM
SKU: 00211041
Price: 420.46 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

420⁴⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 211041
Виробник: TECHNO SYSTEM
Артикул: TNSy5500203
Тип виробу: Нульова шина
Номінальний струм: 125 А
Номінальна напруга: 400 В
Довжина: 133 мм
65 мм(2)
100 мм
133 мм
Матеріал: Латунь
Латунь(28)
Мідний сплав(31)
Колір: Сірий
Жовтий(8)
Синій(33)
Сірий(7)
Кількість контактів: 60 шт
14 шт(2)
22 шт
60 шт
Спосіб кріплення: На DIN-рейку

Усі характеристики

Код	00211041
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5500203
Висота	88 мм
Глибина	50 мм
Діаметр і кількість отворів	Ø5,3 мм - 11; ø9мм - 2
Діапазон робочих температур	-25...+40 °C
Довжина	133 мм
Кількість контактів	60 шт
Кількість шин	4
Колір	Сірий
Країна бренда	Україна
Максимальний поперечний переріз провідника	10/25 мм
Матеріал	Латунь
Напруга ізоляції	500 В
Номінальна напруга	400 В
Номінальний струм	125 А
Номінальний ударний струм Ipk	20 кА
Переріз проводів, що підключаються	5,3 мм², 7,5 мм²
Спосіб кріплення	На DIN-рейку
Ступінь захисту	IP20
Термін служби	15 год
Тип з'єднання	Гвинтовий затискач
Тип поверхні	Необроблена
Типовиконання	В корпусе
Ширина	50 мм
Габаритні розміри	4 мм

Опис

Шина N на DIN-рейку в корпусі ШНК4х15 TECHNO SYSTEM TNSy5500203 - це нульова шина на 60 контактів, призначена для формування надійної точки з'єднання нульових провідників у розподільчих щитах. Вона витримує струм до 125 А і має ступінь захисту IP20, тому підходить для встановлення всередині приміщень.

Переваги

60 контактів для підключення - достатньо для живлення великої кількості споживачів в одному щиті.
Номінальний струм 125 А - шина розрахована на серйозне навантаження, що дозволяє використовувати її у ввідних щитах.
Матеріал - латунь - забезпечує добру провідність і стійкість до корозії.
Гвинтові затискачі - простий і надійний спосіб фіксації провідників перерізом до 10/25 мм².
Чотири шини в одному корпусі - компактне рішення для багатолінійних систем.

Де застосовується

Квартирні та будинкові розподільчі щити для об'єднання нульових провідників.
Промислові шафи керування, де потрібна розподілена нульова точка на багато ліній.

Технічні особливості

Шина відповідає стандартам ДСТУ та IEC. Встановлюється на DIN-рейку шириною 35 мм. Корпус шини має 4 ряди контактів (4×15). Отвори: 11 шт. діаметром 5,3 мм для провідів перерізом до 5,3 мм² та 2 шт. діаметром 9 мм для провідів до 7,5 мм². Максимальний переріз провідника, що підключається, становить 10 мм² (для менших отворів) та 25 мм² (для більших отворів). Номінальна напруга - 400 В, ізоляції - 500 В. Номінальний ударний струм Ipk - 20 кА. Температура експлуатації від -25 до +40 °C. Термін служби - 15 років. Важливо: при монтажі використовуйте гвинтовий затиск - момент затяжки не вказано, але стандартно рекомендується не перевищувати 2-3 Нм для латуні. Неправильне затискання може призвести до ослаблення контакту та нагріву.
