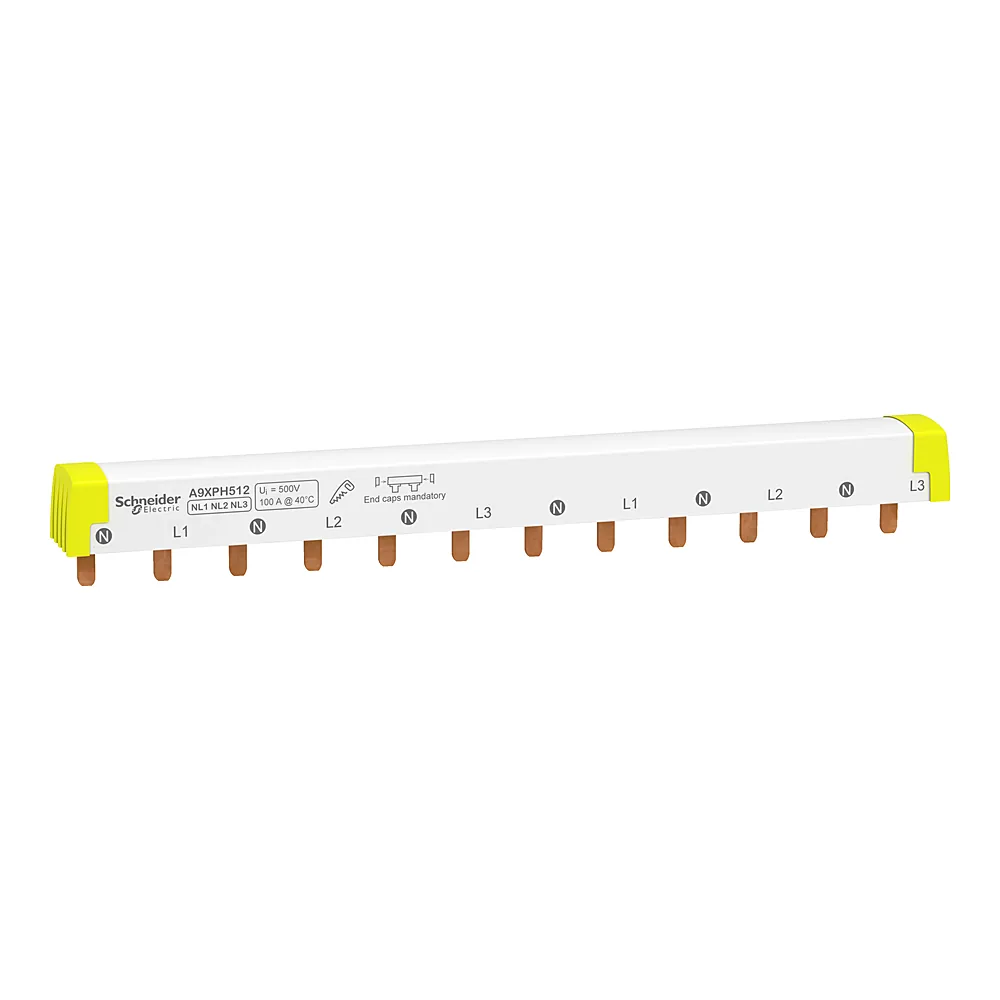

Шина 4P NL1NL2...NL3 12МОД 18 мм 100 А Schneider Electric A9XPH512

Name: Шина 4P NL1NL2...NL3 12МОД 18 мм 100 А Schneider Electric A9XPH512
Brand: Schneider Electric
SKU: 00206594
Price: 1385.28 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 385²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 181,1 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 206594
Виробник: Schneider Electric
Артикул: A9XPH512
Тип виробу: Шина
Гребінчаста шина(36)
Перехідник
Шина(4)
Шина з'єднувальна(5)
Серія: Acti9
Кількість полюсів: 4P
1P
2P(2)
3P(7)
3P+N(3)
4P
Кількість модулів: 12
12
54
57(2)
Номінальний струм: 100 А
63 А
100 А(3)
Колір: Білий (RAL 9003)
Білий (RAL 9003)(60)
Жовтий(7)
Сірий (RAL 7016)
Сірий (RAL 7035)(7)
Крок: 18 мм

Усі характеристики

Код	00206594
Виробник	Schneider Electric
Артикул виробника	A9XPH512
Серія	Acti9
Випробування розжареним дротом	960 °C
Ізоляція	Ізольований
Кількість модулів	12
Кількість модулів Ш = 9 мм	24
Кількість полюсів	4P
Кількість штирів	6 способів N + L
Колір	Білий (RAL 9003)
Конфігурація полюсів шини	1×1P + N; 1×2P
Країна виробництва	Німеччина
Крок	18 мм
Маркування	N L1 N L2 N L3
Місце встановлення	Верхній та нижній на клеми тунельного типу; Верхній та нижній на подвійна клема
Напруга ізоляції	500 В
Номінальна напруга	415 В AC
Номінальний струм	100 А
Опис фаз шини	3 Л + N
Сертифікація	IEC 60947-7-1; IEC 61439-2
Спосіб кріплення	Горизонтальний
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	Acti9 iC60, Acti9 iID, Acti9 iID K, Acti9 IK60, Acti9 iSW, Acti9 iSW-NA, Multi9 C60
Тип аксесуара	Аксесуар для підключення
Тип конектора	Клема
Ширина	220 мм

Опис

Шина сполучна 4P (NL1NL2…NL3) 12MOD 18mm 100A Schneider Electric Acti9 A9XPH512 - це гребінка для модульних автоматів, яка дозволяє заживити до 12 пристроїв одним підключенням. Замість того, щоб перемикати кожен автомат окремим дротом, ви просто встановлюєте шину на корпус і отримуєте акуратний, надійний монтаж.

Переваги

Струм 100 А - шина розрахована на номінальний струм до 100 ампер, що підходить для більшості розподільчих щитів у житлових та комерційних об'єктах.
12 модулів, крок 18 мм - стандартна відстань між контактами дозволяє підключати автоматичні вимикачі та інші модульні пристрої серії Acti9 без додаткових перехідників.
PIN-штирі - контакт типу «штир» забезпечує щільне з'єднання, мінімізує перехідний опір і виключає випадкове роз’єднання під час вібрацій.
4 полюси - шина дозволяє організувати живлення для трифазних мереж з нейтральним провідником (NL1NL2…NL3), що актуально для трифазних вводів.
Білий колір, IP20 - корпус має ступінь захисту IP20, а біле виконання дає змогу легко візуально ідентифікувати шину в щиті.

Де застосовується

Квартирні щити: підключення групи автоматів освітлення, розеток, кондиціонерів.
Комерційні об'єкти: офіси, невеликі виробництва, де потрібне розведення на 12 модулів з трифазним живленням.

Технічні особливості

Шина відповідає стандартам серії Acti9. Кріпиться безпосередньо на корпус пристрою - не потребує додаткової DIN-рейкової фіксації. Довжина 220 мм, кількість контактів - 12. Номінальний струм 100 А - важливий параметр: якщо вибрати шину з меншим струмом, вона буде грітися під навантаженням. У цій моделі використана ізоляція жил, що виключає випадкове коротке замикання між полюсами. Шина підтримує підключення пристроїв з N-провідником - це означає, що нейтральний контакт також об'єднаний.
