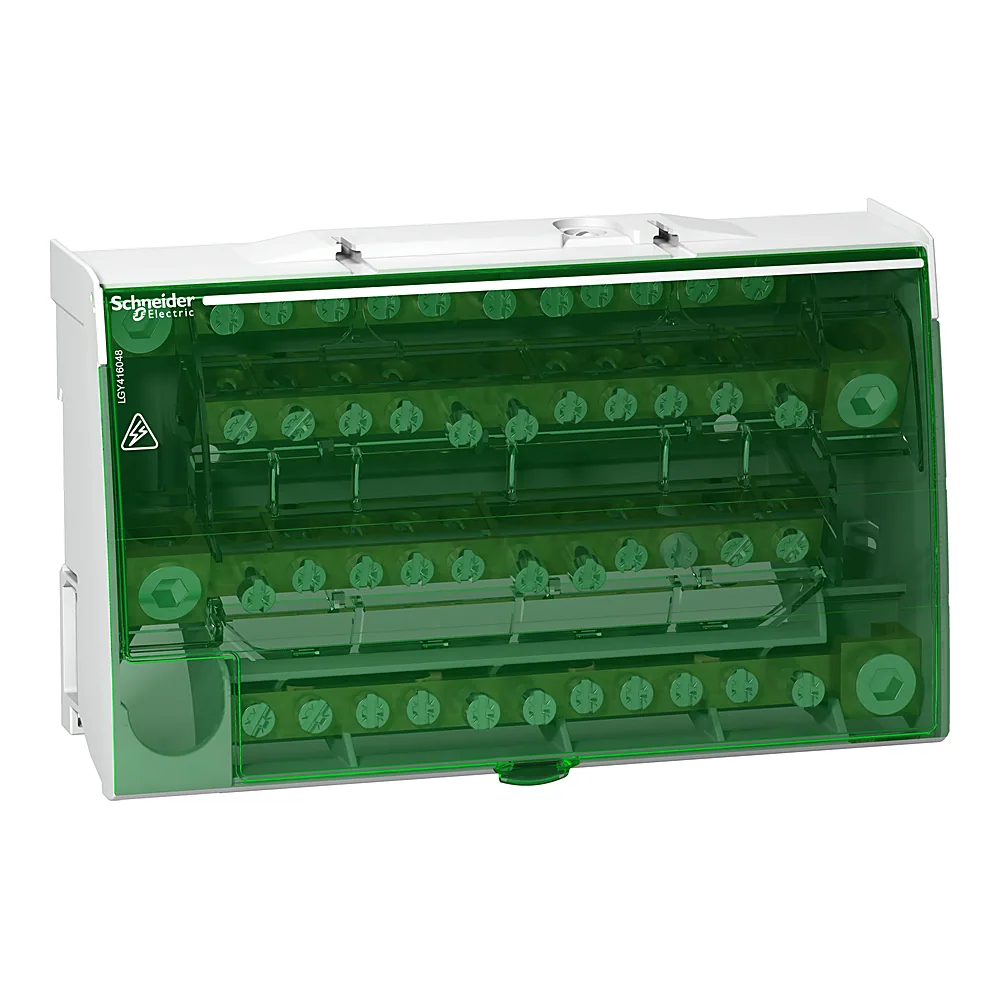

Блок розподільчий LINERGY DS 4P 160 А 4х12 приєднань Schneider Electric LGY416048

Name: Блок розподільчий LINERGY DS 4P 160 А 4х12 приєднань Schneider Electric LGY416048
Brand: Schneider Electric
SKU: 00139205
Price: 3382.71 UAH
Availability: PreOrder

Код товару:

3 382⁷¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 139205
Виробник: Schneider Electric
Артикул: LGY416048
Тип виробу: Розподільчий блок
Клемна колодка(2)
Комплект(2)
Розподільчий блок(11)
Серія: Гвинтові розподільчі блоки Linergy
Кількість полюсів: 4P
1P(3)
4P(3)
Номінальний струм: 160 А
100 А
125 А(2)
160 А(2)
250 А
Номінальна напруга: 230/440 В AC
Колір: Білий (RAL 9003)
Антрацит сірий (RAL 7016)(2)
Білий (RAL 9003)(6)
Сірий, чорний
Розподільчий блок відводів: 4×12 отворів
4×12 отворів
4×15 отворів
4×7 отворів
10 отворів
13 отворів
14 отворів

Усі характеристики

Код	00139205
Виробник	Schneider Electric
Артикул виробника	LGY416048
Серія	Гвинтові розподільчі блоки Linergy
Висота	100 мм
Глибина	50,5 мм
Діапазон робочих температур	-25...+55 °C
Електрична міцність ізоляції	2500 В
Імпульсна витримувальна напруга Uimp	8 кВ
Категорія перенапруги	3
Кількість модулів Ш = 9 мм	18
Кількість полюсів	4P
Колір	Білий (RAL 9003)
Країна виробництва	Туніс
Момент затягування	розподіл: 2 Н.м плоский викрутка 7,5 мм; розподіл: 2 Н.м PZ2 викрутка 7,5 мм; живлення: 5 Н.м плоский викрутка 12 мм; живлення: 5 Н.м PZ2 викрутка 12 мм; розподіл: 2,5 Н.м плоский викрутка 9 мм; розподіл: 2,5 Н.м PZ2 викрутка 9 мм
Напруга ізоляції	500 В
Номінальна напруга	230/440 В AC
Номінальний короткочасно витримуваний струм I cw	8,4 кА
Номінальний струм	160 А
Номінальний ударний струм Ipk	36 кА
Розподільчий блок відводів	4×12 отворів
Сегмент ринку	Малий комерційний
Сертифікація	IEC 60947-7-1; IEC 61439-1
Ступінь забруднення	3
Сумісність	Просторові корпуси
Тип затискачів	Гвинтовий
Тип монтажу	DIN-рейка
Ширина	162 мм
Вага	0,557 кг

Опис

Розподільний блок Schneider Electric Linergy DS LGY416048 на 160 А з чотирма шинами по 12 отворів призначений для акуратного розведення живлення в трифазних щитах на 4P. Він забезпечує до 48 контактів і витримує струм до 160 А, що підходить для комерційних об'єктів.

Переваги

48 контактів у компактному корпусі - чотири шини по 12 отворів дозволяють завести до 48 окремих ліній, економлячи місце на DIN-рейці.
Гвинтові затискачі - переріз дроту від 1,5 до 70 мм², момент затягування 2-2 Н·м для розподільних клем і 5 Н·м для живлення. Працюйте плоскою викруткою 7,5 мм або PZ2.
Номінальний струм 160 А при 40 °C - запас для більшості комерційних інсталяцій без перегріву.
Стійкість до перенапруг - імпульсна витримувана напруга 8 кВ, категорія перенапруги 3, ступінь забруднення 3. Надійна робота в умовах промислових мереж.
Широкий діапазон температур - від -25 до +55 °C, можна монтувати в неопалюваних приміщеннях.

Де застосовується

Комерційна нерухомість: розподільчі щити в офісах, магазинах, невеликих виробничих цехах.
Малі комерційні інсталяції 4P: розведення трифазного живлення з номінальною робочою напругою 230/440 В змінного струму.
Сумісний із корпусами серій Prisma G, Prisma P, Prisma PH, Spacial, Kaedra, Pragma, TeSys - можна вбудовувати в існуючі щити.

Технічні особливості

Блок відповідає стандартам МЕК 61439-1 та МЕК 60947-7-1. Електрична міцність ізоляції - 2500 В, номінальна напруга ізоляції 500 В змінного струму. Монтаж на стандартну DIN-рейку або монтажну пластину - кріпиться на 18 модулів (ширина 162 мм, висота 100 мм, глибина 50,5 мм). Живлення підводиться гвинтовими затискачами на переріз 2,5-25 мм² жорсткого кабелю (8 кабелів). Розподільна частина - 4×12 отворів. Вага 0,557 кг. Колір виробу - білий RAL 9003. Момент затягування: для розподільних клем 2-2 Н·м (плоска викрутка 7,5 мм або PZ2), для живлення 5-5 Н·м. Номінальний ударний струм 36 кА. Гарантія 18 місяців. Нерідко помилково обирають блок на менший струм, не враховуючи нагрів при 40 °C - цей блок має номінал 160 А саме при такій температурі, що дає запас. Також важливо дотримуватись моменту затягування: перетягування може пошкодити затискачі.
