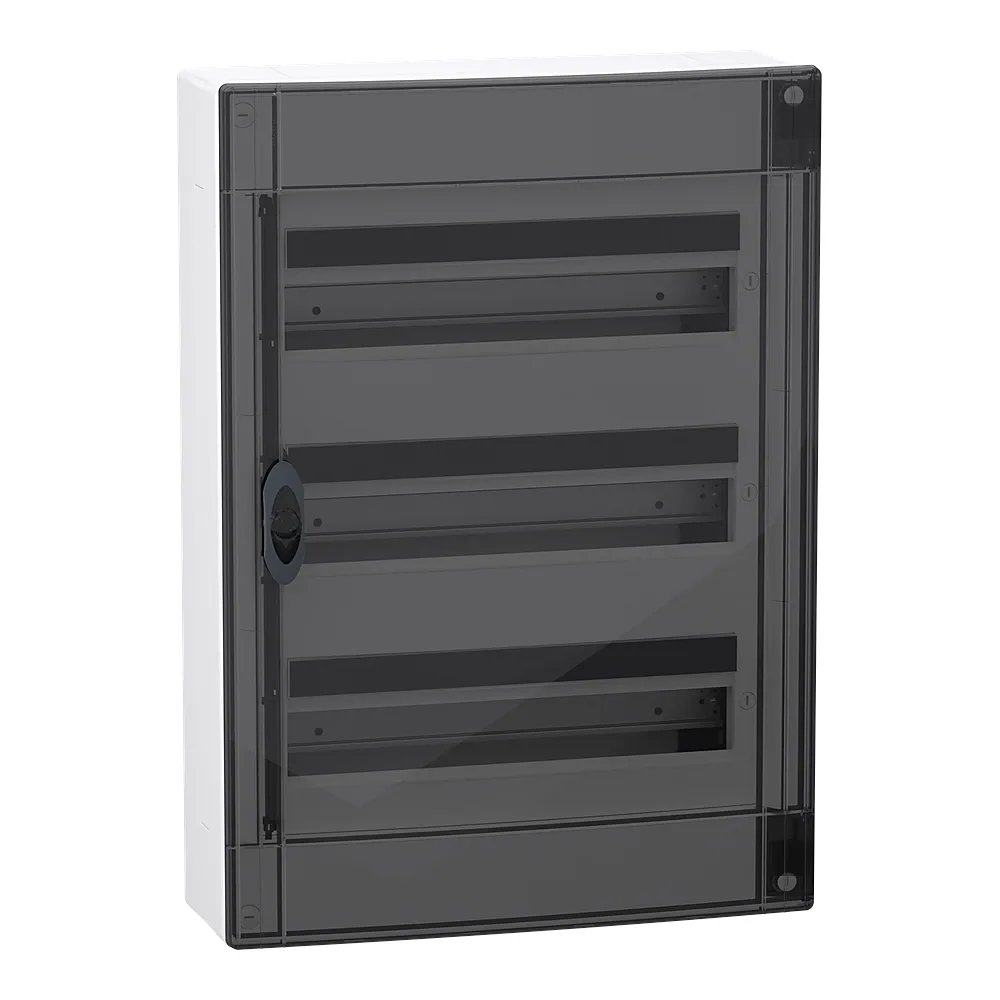

Модульний щит розподільчий PrismaSeT XS навісний 3P 18 модулів димчасті двері Schneider Electric LVSXR318

Name: Модульний щит розподільчий PrismaSeT XS навісний 3P 18 модулів димчасті двері Schneider Electric LVSXR318
Brand: Schneider Electric
SKU: 00242823
Price: 4953.94 UAH
Availability: PreOrder

Код товару:

4 953⁹⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242823
Виробник: Schneider Electric
Артикул: LVSXR318
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 3P
Кількість модулів: 54
13(2)
18(2)
26(2)
36(2)
39(2)
52(2)
54(2)
72(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (шафа, передня панель), димчастий (двері)
Білий (RAL 9003)(2)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(2)
Кількість модулів шириною 18 мм на ряд: 18
13(8)
18(8)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242823
Виробник	Schneider Electric
Артикул виробника	LVSXR318
Серія	Prisma SeT S/XS
Випробування розжареним дротом	задня панель: 650 °C відповідно до МЕК 60695-2-11; Шафа: 650 °C відповідно до МЕК 60695-2-11; front plate: 650 °C відповідно до МЕК 60695-2-11; Двері: 750 °C відповідно до МЕК 60695-2-11
Висота	Всього: 600 мм
Внутрішня глибина	135 мм
Втрати потужності	56 Вт
Глибина	Всього: 151 мм
Діапазон робочих температур	-25...+60 °C
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка; кабель-канал
Категорія перенапруги	2
Кількість клемних блоків	1 Нейтральний з 24 випереджає; 1 Земля з 32 випереджає
Кількість модулів	54
Кількість модулів Ш = 9 мм	108
Кількість модулів шириною 18 мм на ряд	18
Кількість полюсів	3P
Кількість рядів	3
Клас ізоляції	Клас II
Колір	Білий RAL 9003 (шафа, передня панель), димчастий (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина Технопластичний; Шафа Технопластичний; front plate Технопластичний; Двері Технопластичний
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	4 x (4×16 мм² + 4×10 мм²) для Земля; 3 x (4×16 мм² + 4×10 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Прозорий
Тип затискачів	Гвинтовий
Тип корпусу	Розподільна шафа
Тип монтажу	Поверхня
Тип передньої панелі	Модульний
Ширина	Всього: 426 мм
Din рейка	симетричний DIN
Вага	4,7 кг

Опис

Розподільчий щит Schneider Electric PrismaSeT XS навісний 3Р 18М димчасті двері LVSXR318 - пластиковий корпус відкритої установки для побутових і об'єктних мереж 400 В. Три ряди модулів дають 54 позиції під автомати, УЗО та інше обладнання, а ступінь захисту IP40 і ударостійкість IK09 дозволяють ставити його в приміщеннях з нормальними умовами експлуатації.

Переваги

54 модулі в три ряди - достатньо місця для групового щита квартири або невеликого офісу. Три рядки спрощують монтаж і подальше обслуговування, не доводиться втрамбовувати апарати в один ряд.
Димчасті двері - прозора полікарбонатна стулка, яка дозволяє бачити положення автоматів без відкривання. Не треба заходити в щитову щоразу, щоб перевірити, чи вибило ввідний.
Ступінь захисту IP40 та IK09 - захист від пилу, бризок і механічних ударів. Корпус не трісне, якщо впустити дриль або зачепити ящиком при ремонті.
Клас ізоляції II - не потребує заземлення корпусу. Це спрощує введення в експлуатацію: перевірили, що жили не вилазять, закрили двері - і готово.
Робочий діапазон від -25 до +60 °C - щит працює в неопалюваних підвалах, гаражах і технічних приміщеннях без ризику відмов.

Де застосовується

Квартирні електрощити - для збірки вступно-розподільного пристрою з лічильником, автоматами та УЗО.
Офіси та невеликі комерційні об'єкти - для живлення освітлення, розеток і кондиціонерів з розосередженням по групах.

Технічні особливості

Корпус виконаний із пластику, встановлюється на стіну відкрито - не потрібно штробити чи монтувати нішу. Ширина 426 мм при 18 модульних відстанях, глибина 145 мм, мінімальна глибина вбудованої монтажної коробки 135 мм - врахуйте, що він трохи виступає, тому заздалегідь передбачте місце. На DIN-рейки кріпляться модульні пристрої, нейтраль і заземлення підводяться через комплектні клемні блоки. Номінальна напруга 400 В.

Помилка початківців: сплутати кількість рядів з модулями. У цьому щиті 3 ряди по 18 модулів, тобто 54 модулі - а не 18 «на маленький щиток». Якщо вам потрібно завести три фази на ввід, не забудьте залишити місце під триполюсний автомат і УЗО.
