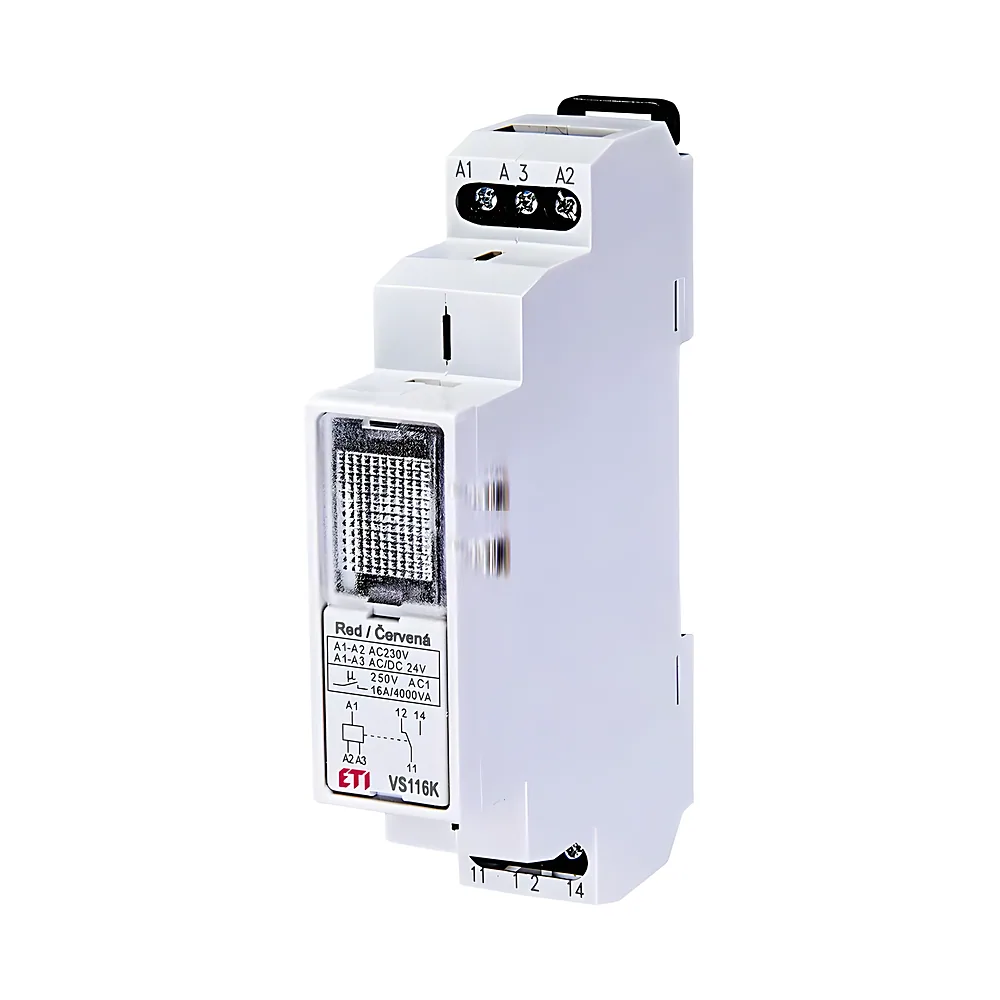

Проміжне реле VS116K 24/230 В 1х16 А AC1 ETI 2471201

Код товару:

988 ₴шт

Купити

Порівняти

В наявності 35 шт·доставка 1–2 дні

Під замовлення 47 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 97834
Виробник: ETI
Артикул: 2471201
Тип виробу: Проміжне реле
Додатковий RC-модуль
Проміжне реле(26)
Реле
Цоколь(7)
Серія: VS
Номінальний струм: 16 А
6 А(12)
8 А(7)
12 А(7)
16 А(8)
Тип струму: AC
Ступінь захисту: IP20
Вхідна напруга: 230 В
Кількість та вид контактів: 1CO
1CO
3CO
Матеріал контактів: AgSnO2
Напруга схеми керування: 24 В
24 В
220 В

Усі характеристики

Код	00097834
Виробник	ETI
Артикул виробника	2471201
Серія	VS
Вимикаюча здатність	16 А
Вхідна напруга	230 В
Діапазон робочих температур	-20...+55 °C
Допуск напруги живлення	-15%; +10%
Електрична зносостійкість	100 000 циклів
Електрична зносостійкість допоміжного реле	100 000 циклів
Індикація	Так
Кількість груп контактів	1
Кількість займаних модулів	1
Кількість контактів	1 шт
Кількість модулів	1
Кількість та вид контактів	1CO
Кількість фаз	1
Клеми живлення	A1-A2 (230 В AC) / A1-A3 (24 В AC/DC)
Комутована потужність	4000ВА/AC1, 384 Вт/DC
Конфігурація контактів	1CO
Країна бренда	Словенія
Країна виробництва	Країни ЄС
Матеріал контактів	AgSnO2
Механічна зносостійкість	30 000 000 циклів
Механічний/електричний ресурс	3×10 7 / 0,7×10 5
Напруга схеми керування	24 В
Наявність індикації	Так
Номінальний струм	16 А
Номінальний/піковий струм	16A AC1 / 30 A (< 3с)
Сертифікація	EN 61812-1; EN 61010-1
Споживана потужність	AC макс.7,5 ВА/1 Вт
Спосіб кріплення	Фіксація на DIN-рейку
Ступінь захисту	IP20
Тип монтажу	На DIN-рейку
Тип струму	AC
Гарантійний термін	1 рік

Опис

Проміжне реле ETI VS116K 24/230В 1x16A AC1 2471201 - це компактний модульний пристрій для комутації керуючих ланцюгів. Воно має один перекидний контакт на 16 А і розраховане на напругу котушки 24 В (AC/DC) або 230 В AC. Корпус займає один модуль на DIN-рейці, що дозволяє економити місце в щиті.

Переваги

Струм 16 А з категорією AC1 - контакт комутує навантаження до 4000 ВА. Цього достатньо для більшості проміжних кіл, від котушок контакторів до ланцюгів освітлення.
Механічний ресурс 30 000 000 циклів - реле розраховане на довгу роботу в системах з частими перемиканнями.
Індикація напруги - світлодіод на корпусі показує стан котушки, тому пошук несправності займає хвилини.
Котушка 24 В або 230 В - залежно від схеми, живлення подається на клеми A1-A2 (230 В AC) або A1-A3 (24 В AC/DC).
Контакти з AgSnO2 - матеріал стійкий до ерозії, що збільшує електричний ресурс.

Де застосовується

У домашніх електрощитах: для комутації ланцюгів управління освітленням, вентиляцією, теплими підлогами.
У промислових шафах автоматики: для розв'язки сигналів контролерів, таймерів, реле напруги та датчиків.
У системах «розумного дому» для узгодження слаботочних виходів з силовими колами.

Технічні особливості

Пристрій монтується на DIN-рейку і займає один модуль шириною 18 мм. Ступінь захисту IP20 дозволяє встановлення в закритих розподільчих щитах. Робочий діапазон температур - від -25 до +55 °C, тому реле можна використовувати в неопалюваних приміщеннях.

Живлення котушки подається на клеми A1-A2 (230 В AC) або A1-A3 (24 В AC/DC). Перед підключенням обов'язково перевірте маркування клем: помилка тут призводить до виходу котушки з ладу. Потужність котушки не перевищує 7,5 ВА (1 Вт), що дає змогу керувати реле безпосередньо з транзисторних виходів контролерів. Контакт витримує піковий струм 30 А протягом 3 секунд, що важливо при комутації ємнісних навантажень.

Відповідає стандартам EN 61812-1 та EN 61010-1. Електричний ресурс - 100 000 циклів, механічний - 30 000 000 циклів. Гарантія виробника - 1 рік.
