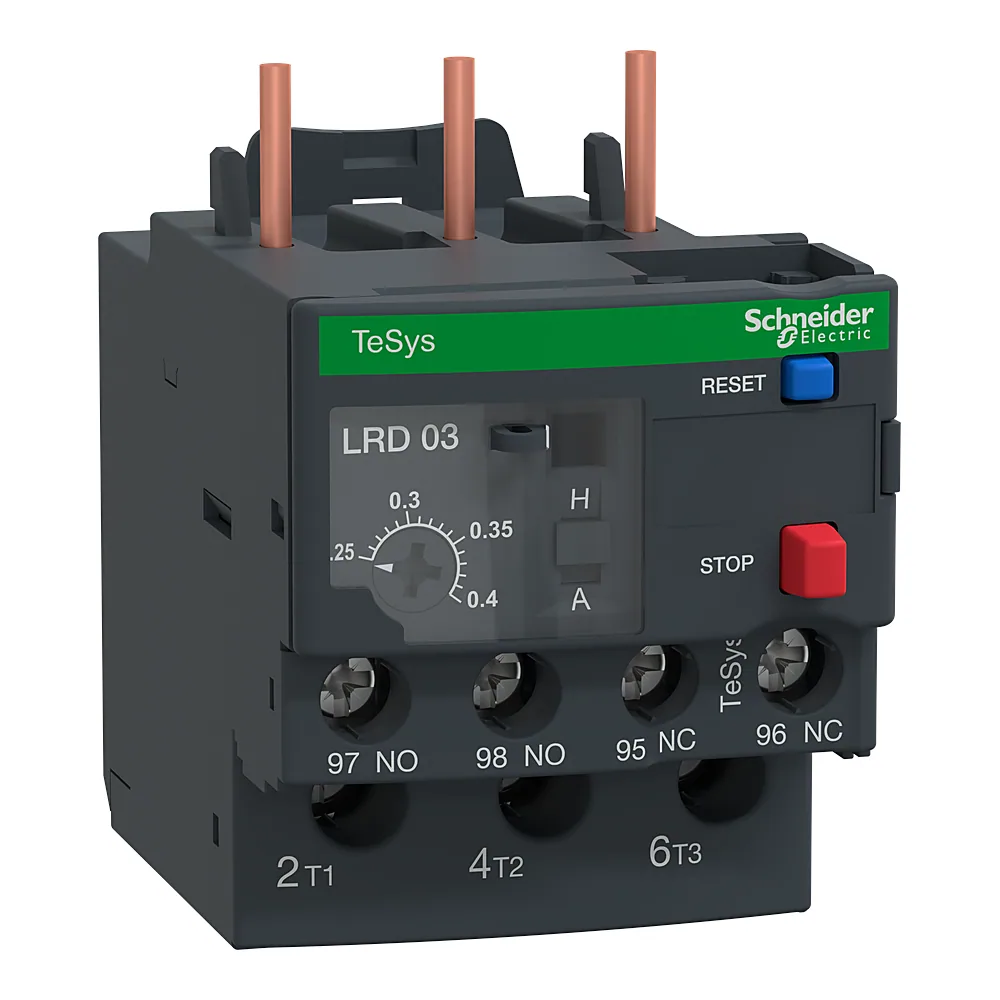

Теплове реле TeSys LRD 0,24 А...0,4 А Schneider Electric LRD03

Name: Теплове реле TeSys LRD 0,24 А...0,4 А Schneider Electric LRD03
Brand: Schneider Electric
SKU: 00207960
Price: 2655.75 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 655⁷⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 207960
Виробник: Schneider Electric
Артикул: LRD03
Тип виробу: Теплове реле
Електронне реле(3)
Теплове реле(78)
Серія: TESYS DECA
Тип струму: AC/DC
Ступінь захисту: IP20
Діапазон регулювання для додаткового пристрою: 0,24 А
0,1...0,16 А
0,16...0,25 А
0,24 А
Сумісність: LRD

Усі характеристики

Код	00207960
Виробник	Schneider Electric
Артикул виробника	LRD03
Серія	TESYS DECA
Висота	66 мм
Вібро- та ударостійкість	Вібрації: 6 Гн; удари: 15 Гн за 11 мс
Глибина	70 мм
Діапазон регулювання для додаткового пристрою	0,24 А
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	1,89 кВ
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Франція
Момент затягування	1,7 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	690 В AC
Номінальний робочий струм	3 А на 120 В AC-15 для схема сигналізації; 0,22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника	4 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Сертифікація	ATEX INERIS; BV; CCC; CSA; DNV-GL; EAC; IEC; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь захисту	IP20
Сумісність	LRD
Температура зберігання	-60...+70 °C
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...4 мм² гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...6 мм² Твердий без кабельного наконечника
Тип керування	Блакитний Кнопковий вимикач скидання; червоний Кнопковий вимикач зупинка
Тип струму	AC/DC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	0...400 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
Ширина	45 мм
Вага	0,124 кг

Опис

Реле електротеплове TeSys LRD03 (0,24-0,40 А) Schneider Electric - це компактний пристрій захисту двигунів, який працює в парі з контактором серії LC1D. Воно контролює струм у силовому колі та відключає навантаження при перевантаженні, запобігаючи пошкодженню обмоток.

Переваги

Точне налаштування струму - діапазон регулювання 0,25-0,40 А дає змогу підібрати уставку під конкретний двигун без зайвих дискретних кроків.
Сумісність із серією LC1D - реле кріпиться безпосередньо на контактор, не потребує додаткових перехідників чи проводки між ними.
Вбудовані сигнальні контакти - один нормально замкнений і один нормально розімкнений (1НЗ+1НВ) для керування сигналізацією або логікою автоматики.
18 місяців гарантії - заводська підтримка від виробника на весь термін експлуатації.

Де застосовується

У побутових щитах для захисту однофазних двигунів малої потужності (насоси, вентилятори, компресори).
На промислових об'єктах - у складі шаф керування конвеєрами, станками, дозаторами.

Технічні особливості

Реле виконано за технологією біметалевої пластини з компенсацією температури навколишнього середовища. Воно призначене для використання з контакторами Schneider Electric LC1D на номінальні струми 9, 12, 18, 25, 32, 38 А - це дозволяє застосовувати одне реле в лінійці різних за потужністю двигунів. Механічне з'єднання з контактором виконується без інструменту, важіль фіксації забезпечує надійний контакт. Вихідні контакти 1НЗ+1НВ можуть комутувати ланцюги змінного та постійного струму. Важливо: при виборі реле для двигуна з номінальним струмом 0,3 А слід брати саме цю модель, а не більший діапазон - уставка має бути близькою до робочого струму, інакше захист спрацьовуватиме з запізненням або не спрацює взагалі.
