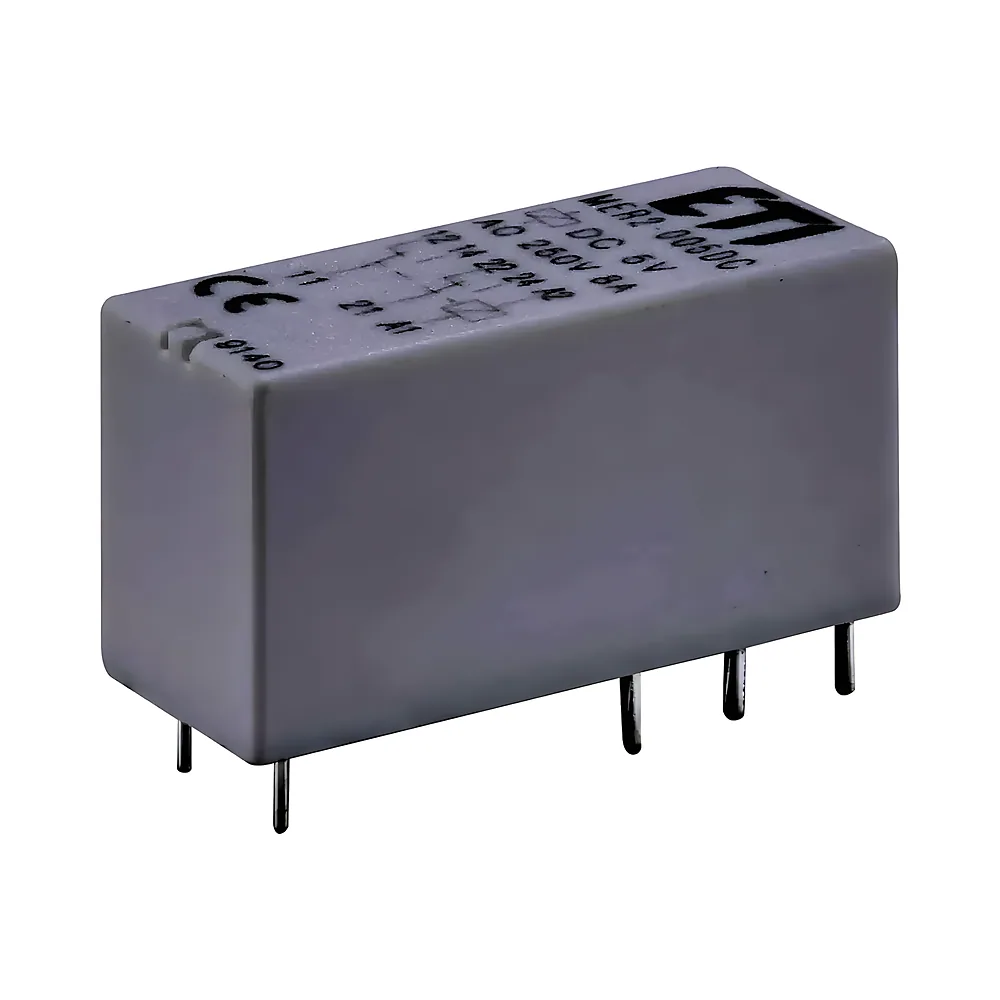

Проміжне реле електромеханічне MER2-005 DC 2P ETI 2473030

98⁸⁰ ₴шт

Купити

Порівняти

В наявності 3 шт·доставка 1–2 дні

Під замовлення 52 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 97861
Виробник: ETI
Артикул: 2473030
Тип виробу: Проміжне реле
Додатковий RC-модуль
Проміжне реле(26)
Реле
Цоколь(7)
Серія: MER
Кількість полюсів: 2P
Номінальний струм: 8 А
6 А(12)
8 А(7)
12 А(7)
16 А(8)
Номінальна напруга: 5 В
5 В
12 В
24 В
Тип струму: DC
Ступінь захисту: IP20
Кількість та вид контактів: 2 CO (перекидні)
1CO(4)
2 CO (перекидні)(10)
3CO(2)
4CO (перекидні)(8)
Матеріал контактів: AgNi
Номінальна напруга котушки керування: 5 В
Номінальна напруга ланцюга: 230 В

Усі характеристики

Код	00097861
Виробник	ETI
Артикул виробника	2473030
Серія	MER
Відстань між котушкою і контактами	≥ 10 ≥ 10
Діапазон робочих температур	-25...+55 °C
Електрична зносостійкість допоміжного реле	100 000 циклів
Електрична міцність	4 В
Електрична міцність ізоляції	5000 (посилена ізоляція) 2500 (основна ізоляція)
Індикація	Ні
Категорія перенапруги	3
Кількість груп контактів	2
Кількість контактів	2 шт
Кількість полюсів	2P
Кількість та вид контактів	2 CO (перекидні)
Кількість фаз	2
Клас герметичності реле	RTII / RTIII
Країна бренда	Словенія
Країна виробництва	Словенія
Максимальна комутована потужність AC-1	2000 ВА
Максимальна частота комутацій під навантаженням і без	600 72 000
Матеріал контактів	AgNi
Механічна зносостійкість	30 000 000 циклів
Мінімальна напруга комутації	5 В
Мінімальна потужність комутації	300 мВт
Мінімальний комутований струм	5 мА
Напруга відпускання	≥ 0,1 Un
Напруга ізоляції	400 В
Наявність індикації	Ні
Номінальна напруга	5 В
Номінальна напруга котушки керування	5 В
Номінальна напруга ланцюга	230 В
Номінальна/максимальна напруга контактів	250/440
Номінальний струм	8 А
Номінальний струм AC-1	8 А / 250 В AC
Номінальний струм DC-1	8 А / 24 В DC
Номінальний струм DC-13	0,22 А / 120 В, 0,1 А / 250 В
Номінальний струм I e AC15	3 А / 120 В, 1,5 А / 240 В
Опір контактів	≤100 мОм
Потужність однофазного двигуна AC-3	550 Вт (1-фазний електродвигун)
Споживана потужність	0,75 Вт
Стійкість до вібрації	5 10...150 Гц
Стійкість до ударів	20 г
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту корпусу	IP40 / IP67
Температура і час паяння	Макс. 2700 / макс. 5
Температура, °C - зберігання - робоча	-40...+85 °C
Тип контактів	2CO
Тип монтажу	Під цоколь/плату
Тип струму	DC
Тип цоколя	Плоский
Час спрацювання і повернення	7/3
Вага	14 г
Габаритні розміри (L×W×H)	29 мм
Гарантійний термін	1 рік

Опис

Реле електромеханічне ETI MER2-005 DC 2p 2473030 - це проміжне реле з котушкою на 5 В постійного струму та двома перекидними контактами. Воно розраховане на комутацію навантажень до 8 А при 250 В змінного струму. Вироблено в Словенії, серія MER відома своєю надійністю в системах автоматики.

Переваги

Великий механічний ресурс - понад 30 мільйонів циклів спрацювання. Це означає, що реле витримує багаторічну роботу в інтенсивних режимах.
Електрична зносостійкість 100 000 циклів при номінальному навантаженні AC1 (8 А / 250 В). Для індуктивних навантажень ресурс менший - враховуйте це при виборі.
Контакти AgNi (срібло-нікель) забезпечують стабільний перехідний опір ≤100 мОм і мінімальний комутований струм 5 мА. Підходять для слаботочних кіл.
Широкий діапазон робочих температур від -25 до +55 °C (для DC до +85 °C). Реле працює в неопалюваних приміщеннях та щитах на вулиці.
Компактний корпус 29×12,7×15,7 мм - заощаджує місце в шафі керування.

Де застосовується

У щитах автоматики для гальванічної розв'язки кіл керування та силових кіл.
Для комутації котушок контакторів, пускачів, сигнальних ламп.
У системах промислової автоматизації, де потрібне керування від мікроконтролерів з напругою 5 В DC.

Технічні особливості

Реле встановлюється в колодку (роз'єм) серії MER - не плутайте з монтажем на DIN-рейку. Котушка на 5 В DC, споживана потужність 0,4-0,48 Вт. Час спрацювання 7 мс, повернення 3 мс. Ступінь захисту корпусу IP40, клемників - IP20. Категорія перенапруги III, ізоляція витримує 4000 В. Зверніть увагу: напруга котушки постійна, не подавайте змінний струм - це призведе до виходу з ладу. Для комутації індуктивних навантажень застосовуйте захист (діод або RC-ланцюг) - без нього ресурс різко падає.
