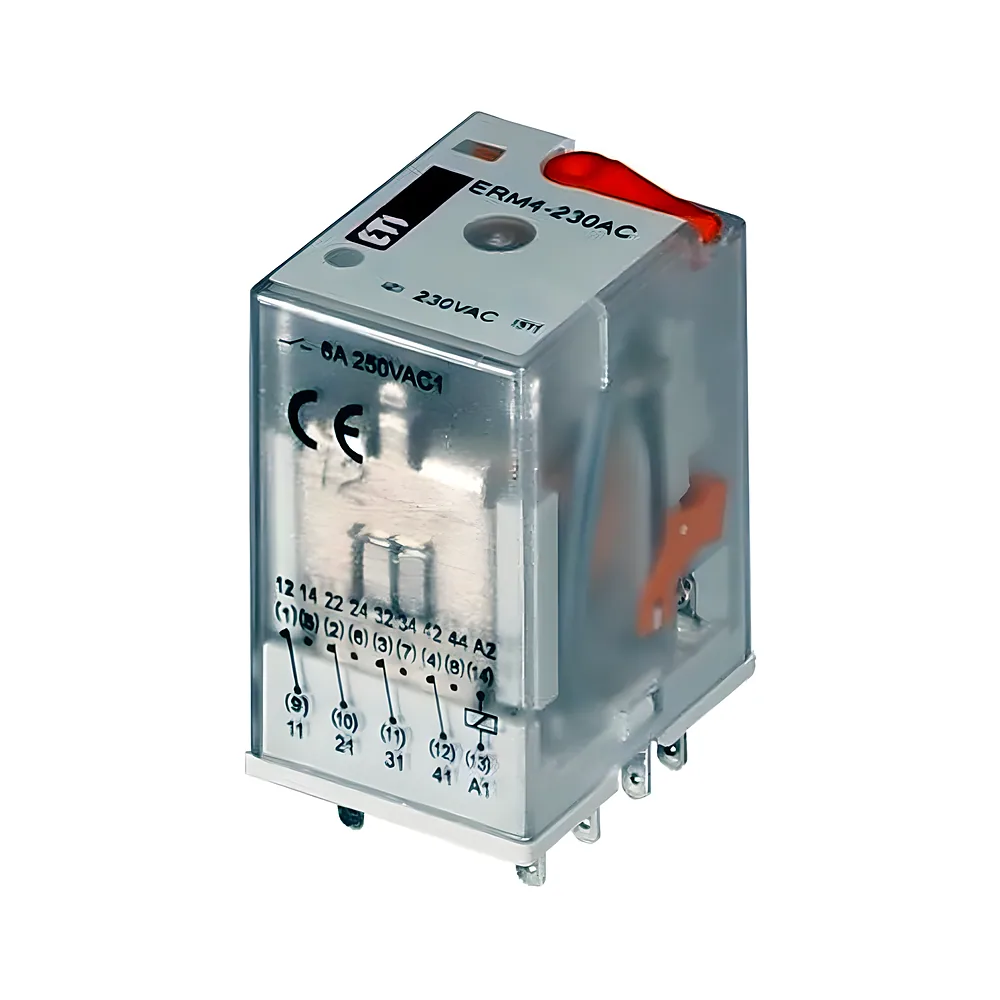

Проміжне реле електромеханічне ERM4-230AC 4P ETI 2473010

Код товару:

Хіт

280⁸⁰ ₴шт

Купити

Порівняти

В наявності 9 шт·доставка 1–2 дні

Під замовлення 1271 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 97847
Виробник: ETI
Артикул: 2473010
Тип виробу: Проміжне реле
Додатковий RC-модуль
Проміжне реле(26)
Реле
Цоколь(7)
Серія: ERM
Кількість полюсів: 4P
Номінальний струм: 6 А
6 А(3)
12 А
Номінальна напруга: 230 В
24 В
230 В(3)
Тип струму: AC
Ступінь захисту: IP20
Кількість та вид контактів: 4CO (перекидні)
2 CO (перекидні)
4CO (перекидні)(3)
Матеріал контактів: AgNi
Номінальна напруга котушки керування: 220 В
Номінальна напруга ланцюга: 230 В

Усі характеристики

Код	00097847
Виробник	ETI
Артикул виробника	2473010
Серія	ERM
Відстань між котушкою і контактами	≥ 1,6 ≥ 3,2
Діапазон робочих температур	-25...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична зносостійкість допоміжного реле	100 000 циклів
Електрична міцність	2 В
Електрична міцність ізоляції	2 500 В 1,2 / 50 μ s
Індикація	Ні
Категорія перенапруги	2
Кількість груп контактів	4
Кількість контактів	4 шт
Кількість полюсів	4P
Кількість та вид контактів	4CO (перекидні)
Кількість фаз	4
Клас герметичності реле	RTI
Конфігурація контактів	4CO
Країна бренда	Словенія
Країна виробництва	Словенія
Максимальна комутована потужність AC-1	1500 ВА
Максимальна частота комутацій під навантаженням і без	1 200 18 000
Максимальний піковий струм	12 А
Матеріал контактів	AgNi
Матеріал корпусу	AgNi
Механічна зносостійкість	20 000 000 циклів
Мінімальна напруга комутації	10 В
Мінімальна потужність комутації	300 мВт
Мінімальний комутований струм	5 мА
Напруга відпускання	≥ 0,2 Un
Напруга ізоляції	250 В
Напруга пробою	2500 (основна ізоляція) 1500 (зазор - неповне відділення)
Наявність індикації	Ні
Номінальна напруга	230 В
Номінальна напруга котушки керування	220 В
Номінальна напруга ланцюга	230 В
Номінальна/максимальна напруга контактів	250/250
Номінальний струм	6 А
Номінальний струм AC-1	6 A / 250 В AC
Номінальний струм DC-1	6 A / 24 В DC
Номінальний струм DC-13	0,22 A / 120 В, 0,1 A / 250 В (R300)
Номінальний струм I e AC15	1,5 A / 120 В, 0,75 A / 240 В
Опір контактів	≤100 мОм
Потужність однофазного двигуна AC-3	125 Вт (1-фазний електродвигун)
Споживана потужність котушки AC	1,6 ВА
Споживана потужність котушки DC	0,9 Вт
Стійкість до вібрації	5 10...150 Гц
Стійкість до ударів	10 г
Ступінь забруднення	2
Ступінь захисту	IP20
Ступінь захисту корпусу	IP40
Температура зберігання	-25...+55 °C
Температура, °C - зберігання - робоча	-40...+85 °C
Тип контактів	4CO
Тип монтажу	Під цоколь
Тип струму	AC
Тип цоколя	Плоский
Час реакції	AC:10/8мс, DC:13/3мс
Час спрацювання і повернення	AC: 10 / 8, DC: 13 / 3
Вага	35 г
Габаритні розміри (L×W×H)	27,5 мм
Гарантійний термін	1 рік

Опис

Електромеханічне реле ETI ERM4-230AC (артикул 2473010) - це проміжне реле з чотирма перемикаючими контактами, призначене для комутації ланцюгів змінного струму напругою до 250 В. Модель розрахована на встановлення в колодку (під роз'єм) і працює від котушки 230 В AC.

Переваги

Чотири контактні групи 4CO - контакти з матеріалу AgNi комутують до 6 А при 250 В AC у режимі AC1, що покриває більшість типових навантажень у щитах керування.
Механічний ресурс 20 млн циклів - при електричному ресурсі 100 тис. циклів на номіналі AC1 реле розраховане на десятки років роботи в помірних режимах.
Напруга котушки 230 В AC - безпосереднє керування від мережі 230 В; час спрацювання 10 мс, повернення 8 мс, що достатньо для більшості схем автоматики.
Компактні габарити - 27,5×21,2×35,6 мм, вага 35 г. Ступінь захисту корпусу IP40, клемна частина - IP20.
Робочий температурний діапазон - від -25 до +55 °C (зберігання від -40 до +85 °C), що дозволяє експлуатацію в неопалюваних приміщеннях.

Де застосовується

Промислові щити керування та автоматизації - комутація реле, контакторів, ламп індикації.
Системи вентиляції, насосного обладнання, теплопункти - гальванічна розв'язка ланцюгів керування від силових кіл.

Технічні особливості

Реле виконано за стандартами IEC/EN 61810-1. Контакти 4CO з AgNi забезпечують комутацію не тільки активного навантаження (AC1: 6 А), але й індуктивного - AC15: 1,5 А при 120 В / 0,75 А при 240 В, DC13: 0,22 А при 120 В. Мінімальний комутований струм - 5 мА при напрузі від 10 В. Типова помилка при виборі - не враховувати зниження номіналу для індуктивних кіл: для котушки контактора або соленоїда струм треба брати по AC15, а не по AC1, інакше ресурс різко падає. Реле монтується на колодку (не на DIN-рейку безпосередньо) - перед замовленням переконайтеся, що відповідна колодка (наприклад, ETI PZ-4 або аналог) є в наявності. Напруга ізоляції 250 В, категорія перенапруги II, ступінь забруднення 2.
