| Код | 00241782 |
| Виробник | Schneider Electric |

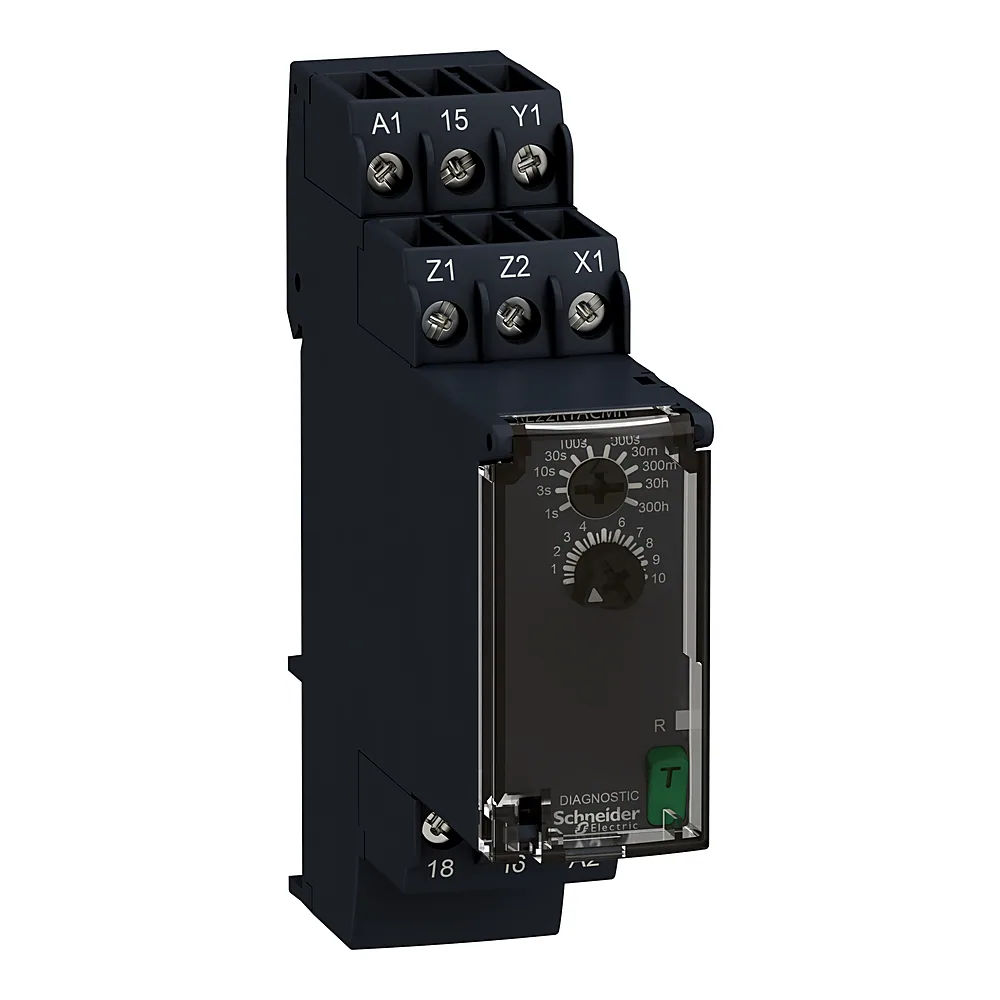

| Артикул виробника | RE22R1ACMR |
| Серія | Таймери |
| Виконання EMC | тест на стійкість до швидких перехідних процесів - test level: 1 кВ рівень 3 (ємнісний з'єднувальний затискач) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 1 кВ рівень 3 (диференціальний режим) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 2 кВ рівень 3 (Загальний режим) conforming to МЕК 61000-4-5; електростатичний розряд - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2; електростатичний розряд - test level: 8 кВ рівень 3 (вихлоп) conforming to МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В/м рівень 3 (80 МГц...1 ГГц) conforming to МЕК 61000-4-3; наведені радіочастотні збурення - test level: 10 В рівень 3 (0,15...80 MГц) conforming to МЕК 61000-4-6; швидкі перехідні імпульси - test level: 2 кВ рівень 3 (прямий контакт) conforming to МЕК 61000-4-4; Стійкість до короткочасних зникнень та провалів - test level: 30 % (500 мс) conforming to МЕК 61000-4-11; Стійкість до короткочасних зникнень та провалів - test level: 100 % (20 м/с) conforming to МЕК 61000-4-11 |
| Вібростійкість | 20 м/с² (f= 10...150 Гц) |
| Вплив напруги живлення | +/- 0,2 %/В |
| Вхідна напруга | <= 2,4 В |
| Діапазон витримки часу | 3...30 хв; 1...10 с; 30...300 с; 10...100 с; 3...30 с; 30...300 хв; 30...300 год; 0,3...3 с; 0,05...1 с; 3...30 год |
| Діапазон робочих напруг AC | 0,85...1,1 Us |
| Діапазон робочих температур | -20...+60 °C |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ для 1 мА/1 хвилина на 50 Гц між виходом реле та джерелом живлення з базова ізоляція відповідно до МЕК 61812-1 |
| Імпульсна витримувальна напруга Uimp | 5 кВ |
| Інтегральний час | 120 мс після зняття напруги |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 2000 В·А |
| Країна виробництва | Німеччина |
| Максимальна затримка зворотного зв'язку | 100 мс |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальний струм | 8 А |
| Матеріал корпусу | Самозатухаючий |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальна тривалість імпульсу | 100 мс з паралельним навантаженням; 30 мс |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | DIN-рейка |
| Номінальна напруга | 24...240 В AC/DC |
| Номінальний струм | 5 А |
| Опір ізоляції | 100 МОм |
| Повторюваність | +/- 0,5 % відповідно до МЕК 61812-1 |
| Показники надійності | B10d = 190000; MTTFd = 205,4 років |
| Робоче положення | Довільне |
| Світлодіодний індикатор стану | Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера; Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено; Жовтий СВІТЛОДІОД (швидке миготіння) для відлік часу та вихідне реле вимкнено; Жовтий СВІТЛОДІОД (повільне миготіння) для відлік часу і вихідне реле увімкнено |
| Сертифікація | CCC; CE; CSA; EAC; GL; RCM; UL |
| Споживана потужність | 1,5 Вт на 240 В ПОСТІЙНИЙ СТРУМ |
| Стійкість до коротких перерв живлення | 10 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP40 (корпус), IP50 (передня панель), IP20 (клеми) |
| Температура зберігання | -40...+70 °C |
| Температурний дрейф | +/- 0,05 %/ °C |
| Тип виходу | Релейний |
| Тип дискретного виходу | Реле |
| Тип затискачів | Гвинтовий |
| Тип керування | Кнопка діагностики; поворотна ручка; потенціометр зовнішній |
| Тип контактів | 1 перемикаючий контакт; 1 перемикаючий контакт синхронізований контакт, без кадмію; 1 ВХІД/ВИХІД |
| Точність уставки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Ударостійкість | 15 gn не працює для 11 мс; 5 gn в дії для 11 мс |
| Функції витримки часу | Ac, Act; on-delay та off-delay |
| Частота | 50...60 Гц +/- 5 % |
| Ширина | 22,5 мм |
| Вага | 0,1 кг |
| Відносна вологість | 95 % при 25...55 °C |
