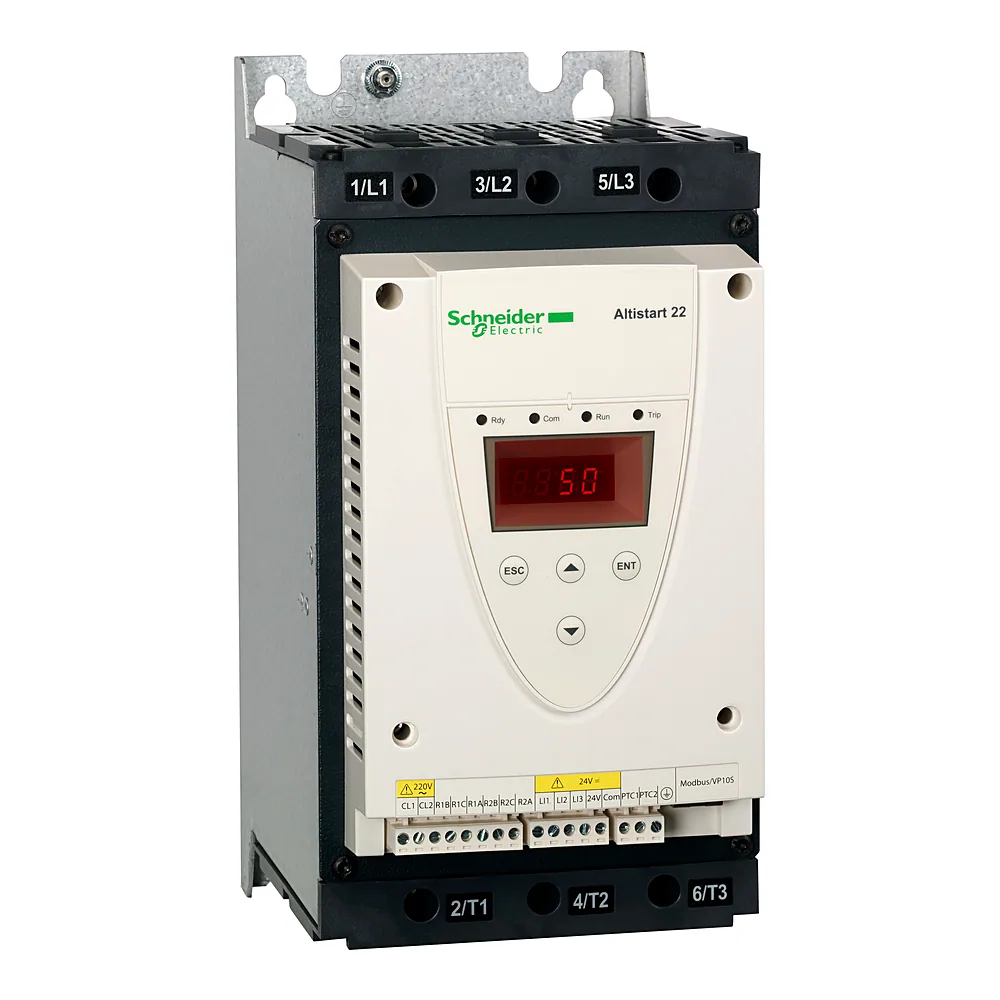

| Код | 00116608 |
| Виробник | Schneider Electric |
| Артикул виробника | ATS22D62Q |
| Серія | ALTISTART 22 |
| Висота | 295 мм |
| Висота над рівнем моря | 1000 м |
| Вихідний струм | 0,4...1 Icl регульований |
| Вібростійкість | 1 gn (f= 13...200 Гц); 1,5 мм (f= 2...13 Гц) |
| Втрати потужності | 59 Вт для стандартних застосувань |
| Вхід датчика PTC | 750 Ом |
| Глибина | 207 мм |
| Діапазон напруги живлення | 195...484 В |
| Діапазон потужності | 15...25 кВт в200-240 В 3 фази; 30...50 кВт в380-440 В 3 фази |
| Діапазон робочих температур | -10...+40 °C |
| Доступна функція | Вбудований байпас (шунтуючий контактор) |
| Електромагнітна сумісність | наведені та випромінювані перешкоди рівень А відповідно до МЕК 60947-4-2; затухаючі коливальні хвилі рівень 3 відповідно до МЕК 61000-4-12; електростатичний розряд рівень 3 відповідно до МЕК 61000-4-2; стійкість до електричних перехідних процесів рівень 4 відповідно до МЕК 61000-4-4; стійкість до радіоелектронних перешкод рівень 3 відповідно до МЕК 61000-4-3; імпульс напруги/струму рівень 3 відповідно до МЕК 61000-4-5 |
| Заводська уставка струму | 57 А |
| Інтерфейси | RS485 багатоточковий |
| Категорія застосування | AC-53A |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 3 |
| Кількість фаз | 3 фази |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | Позитивна логіка LI1, LI2, LI3 при Стані 0: < 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА |
| Максимальний струм перемикання | 5 А 250 В змінний струм резистивний 1 релейні виходи; 5 А 30 В постійний струм резистивний 1 релейні виходи; 2 А 250 В змінний струм індуктивне 0,4 20 мс релейні виходи; 2 А 30 В постійний струм індуктивне 7 мс релейні виходи |
| Маркування | CE |
| Мінімальний струм перемикання | 100 мА |
| Напруга дискретного входу | 24 В <= 30 В |
| Напруга схеми керування | 230 В |
| Номінальна напруга | 230...440 В |
| Номінальний струм пускача IcL | 62 А для підключення до лінії живлення двигуна для стандартних застосувань |
| Потужність двигуна (AC-3) | 30 кВт |
| Протокол зв'язку | Modbus |
| Рівень шуму | 45 дБ |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 60947-4-2 |
| Споживана потужність кола керування | 20 Вт |
| Спосіб збирання | З тепловідвідним радіатором |
| Спосіб підключення | До клем двигуна, обмотки якого з'єднанні у трикутник; в лінії живлення двигуна |
| Спосіб пуску | пуск з контролем моменту (струм обмежений до 3,5 In) |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура зберігання | -25...+70 °C |
| Тип дискретного виходу | релейні виходи R1 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт; релейні виходи R2 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт |
| Тип дискретного входу | (LI1, LI2, LI3) логічний, 5 мА 4,3 кОм |
| Тип захисту | Обрив фази: мережа; тепловий захист: двигун; тепловий захист: пускач |
| Тип конектора | 1 RJ45 |
| Тип лінії зв'язку | Послідовний |
| Тип охолодження | Примусове охолодження |
| Тип пускача двигуна | Пристрій плавного пуску |
| Ударостійкість | 15 gn для 11 мс |
| Частота | 45...66 Гц |
| Швидкість передачі даних | 4800, 9600 або 19200 біт/с |
| Ширина | 145 мм |
| Вага | 12 кг |
| Відносна вологість | 0...95 % (без конденсації) |
