| Код | 00145403 |
| Виробник | Schneider Electric |

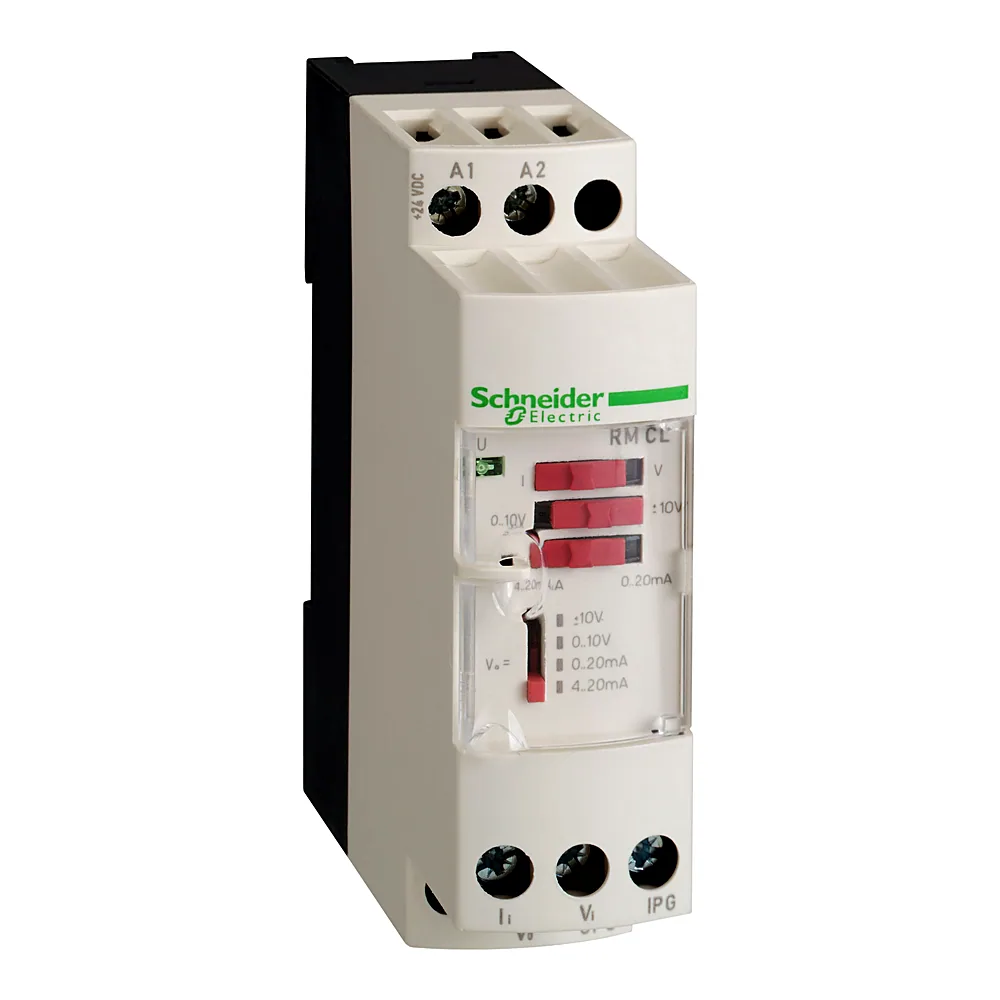

| Артикул виробника | RMCL55BD |
| Серія | RELAYS |
| Випробування розжареним дротом | 850 °C |
| Вібростійкість | 5 gn (f= 10...100 Гц) |
| Діапазон робочих температур | 0...50 °C монтаж поруч; 0...60 °C 2 см інтервал |
| Електромагнітна емісія | CISPR 22 група 1 - клас B; CISPR 11 |
| Країна виробництва | Індонезія |
| Маркування | CE |
| Місцева сигналізація | Для Живлення увімкнено світлодіод (зелений) |
| Момент затягування | 0,6...1,1 Н·м |
| Напруга аналогового виходу | 11...15 В, вибрано вивід - 10...10 В немає обриву входу або вхідного дроту напруга; 11...15 В, вибрано вивід 0...10 В немає обриву входу або вхідного дроту напруга; -15...0 В, вибрано вивід 0...20 мА немає обриву входу або вхідного дроту струм; -15...0 В, вибрано вивід 4...20 мА немає обриву входу або вхідного дроту струм |
| Напруга ізоляції | 2 кВ |
| Номінальна напруга | 24 В постійний струм +/- 20 %, ізольваний |
| Переріз проводів, що затискаються | 2×1,5 мм²; 1×2,5 мм² |
| Повторюваність | +/- 0,2 % повної шкали на 20 °C; +/- 0,6 % повної шкали на 60 °C |
| Показники надійності | B10d = 20000; MTTFd = 21,6 років |
| Похибка | +/- 10 % повної шкали на 20 °C (електромагнітні перешкоди 10 В/м); +/- 1 % повної шкали на 20 °C |
| Сертифікація | CSA; GL; UL |
| Спосіб кріплення | Гвинтами (Монтажна плата); замикаючий (симетрична DIN-рейка 35 мм) |
| Стійкість до електростатичного розряду | 6 кВ (в контакті) відповідно до МЕК 61000-4-2 рівень 3; 8 кВ (у повітрі) відповідно до МЕК 61000-4-2 рівень 3 |
| Стійкість до імпульсних перенапруг | 0,5 кВ впродовж 1,2/50 мкс відповідно до МЕК 61000-4-5 |
| Стійкість до швидких перехідних процесів | 1 кВ відповідно до МЕК 61000-4-4 (на вхід-вихід); 2 кВ відповідно до МЕК 61000-4-4 (від джерела живлення) |
| Струм аналогового виходу | 22...30 мА, вибрано вихід 0...20 мА немає обриву входу або вхідного дроту напруга; 22...30 мА, вибрано вихід 4...20 мА немає обриву входу або вхідного дроту напруга; -30...0 мА, вибрано вихід 0...20 мА немає обриву входу або вхідного дроту струм; 4...30 мА, вибрано вихід 4...20 мА немає обриву входу або вхідного дроту струм |
| Струм споживання | <= 70 мА для вихід напруги; <= 90 мА для струмовий вихід |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (клемна колодка), IP50 (корпус) |
| Температура зберігання | -40...+85 °C |
| Температурний коефіцієнт | 200 ppm/ °C |
| Тип аналогового виходу | струм 0...20 мА <= 500 Ом перемикається; струм 4...20 мА <= 500 Ом перемикається; напруга +/- 10 В >= 100 кОм перемикається; напруга 0...10 В >= 100 кОм перемикається |
| Тип аналогового входу | Напруга +/- 10 В постійний струм; напруга 0...10 В постійний струм; струм 0...20 мА; струм 4...20 мА |
| Тип захисту | Захист від зворотної полярності на виході; захист від короткого замикання на виході; захист від перенапруги на виході (+/- 30 В) |
| Ударостійкість | 50 gn для 11 мс |
| Вага | 0,12 кг |
