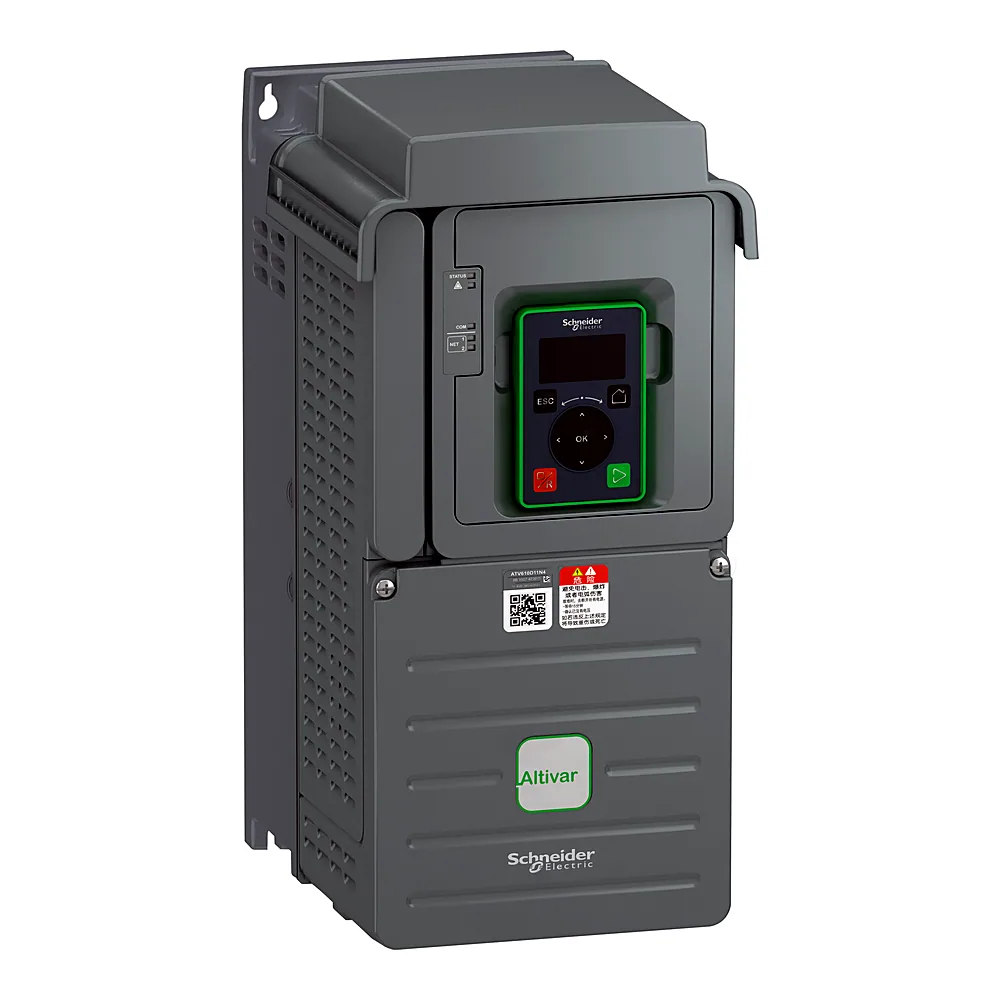

| Код | 00242673 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV610D11N4 |
| Серія | ATS48/480 |
| Висота | 360 мм; 423 мм з пластиною ЕМС |
| Висота над рівнем моря | 1000 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1,5 мм від вершини до вершини (f= 2...13 Гц); 1 gn (f= 13...200 Гц) |
| Втрати потужності | 310 Вт(примусове охолодження) при 380 В, частота перемикання 4 кГц; 54 Вт(природне охолодження) при 380 В, частота перемикання 4 кГц |
| Вхідний струм | 22 А при 380 В (нормальний режим роботи); 19,6 А при 460 В (нормальний режим роботи); 16,4 А при 380 В (важкий режим роботи); 14,6 А при 460 В (важкий режим роботи) |
| Глибина | 233 мм |
| Діапазон адрес | 1...247 для Modbus послідовний |
| Діапазон вихідної частоти | 0,1...500 Гц |
| Діапазон робочих температур | -15...+45 °C |
| Додаткові модулі | слот А: комунікаційний модуль, Profibus DP V1; слот А: модуль розширення цифр. та аналогових входів/виходів; слот А: модуль розширення релейних виходів |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4; 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5; тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Живлення | зовнішнє живлення для цифрових входів: 24 В постійний струм (19...30 В), <1,25 мА, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 мА, тип захисту: захист від перевантаження та короткого замикання |
| Закон керування асинхронним двигуном | Стандарт постійного крутного моменту; оптимізований режим крутного моменту; змінний момент |
| Ізоляція | Між клемами живлення та керування |
| Інтервал оновлення | релейний вихід (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Інтерфейси | 2-провідний RS 485 для Modbus послідовний |
| Кількість аналогових виходів | 2 |
| Кількість аналогових входів | 3 |
| Кількість дискретних входів | 6 |
| Кількість релейних виходів | 3 |
| Кількість фаз | 3 фази |
| Компенсація ковзання ротора | Автоматичний при будь-якому навантаженні; налаштовуємий; недоступний для керування двигуном з пост.магнітами; может бути подавлений |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | Позитивна логіка (джерело): DI1... DI6 конфігурований логічний вхід, < 5 В (стан 0), > 11 В (стан 1); негативна логіка (прийомник): DI1... DI6 конфігурований логічний вхід, > 16 В (стан 0), < 10 В (стан 1); позитивна логіка (джерело): DI5, DI6 конфігурований імпульсний вхід, < 0,6 В (стан 0), > 2,5 В (стан 1); 16 попередньо налаштованих швидкостей |
| Максимальний перехідний струм | 25,9 А впродовж 60 с (нормальний режим роботи); 24,8 А впродовж 60 с (важкий режим роботи) |
| Максимальний струм перемикання | релейний вихід R1, R2, R3 при резистивний навантаження , cos phi = 1 : 3 А при 250 В змінний струм; релейний вихід R1, R2, R3 при резистивний навантаження , cos phi = 1 : 3 А при 30 В постійний струм; релейний вихід R1, R2, R3 при індуктивне навантаження , cos phi = 0,4 та L/R = 7 мс: 2 А при 250 В змінний струм; релейний вихід R1, R2, R3 при індуктивне навантаження , cos phi = 0,4 та L/R = 7 мс: 2 А при 30 В постійний струм |
| Максимальний струм у сталому режимі | 23,5 А при 4 кГц для нормальний режим роботи; 16,5 А при 4 кГц для важкий режим роботи |
| Маркування | CE |
| Метод доступу до мережі | Ведений |
| Мінімальний струм перемикання | 5 мА |
| Місцева сигналізація | Для локальна діагностика 2 світлодіоди; для стан вбудованого зв'язку 1 світлодіод (жовтий); для стан модуля зв'язку 2 світлодіоди (двокольоровий); для наявність напруги 1 світлодіод (червоний) |
| Номінальна напруга | 380...460 В |
| Номінальна частота комутації | 4 кГц |
| Опір ізоляції | > 1 МОм |
| Очікуваний струм короткого замикання Isc | 22 кА |
| Повна потужність | 15,6 кВА при 460 В (нормальний режим роботи); 11,6 кВА при 460 В (важкий режим роботи) |
| Поляризація лінії зв'язку | відсутній повний опір для Modbus послідовний |
| Потужність двигуна (AC-3) | 11 кВт |
| Похибка лінеаризації | AI1, AI2, AI3: +/- 0,15 % максимального значення для Аналоговий вхід; AQ1, AQ2: +/- 0,2 % для Аналоговий вихід |
| Протокол зв'язку | Modbus послідовний |
| Профіль розгону й гальмування | Тип кривої S, U або налаштований; лінійне регулювання окремо від 0,01...9000 с |
| Рівень шуму | 56 дБ відповідно до 86/188/ЄЕС |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | пульт 0,1 Гц; аналоговий вхід 0,012/50 Гц |
| Сертифікація | навколишнє середовище 2, категорія C3 IEC 61800-3; IEC 60721-3; IEC 61800-3; IEC 61800-5-1 |
| Спосіб кріплення | Монтаж в шафу |
| Стійкість до впливів середовища | стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3; стійкість до пилового забруднення клас 3S3 відповідно до МЕК 60721-3-3 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність входів | DI1... DI6 логічний вхід ПЛК рівня 1відповідно до МЕК 61131-2; DI5, DI6 імпульсний вхід ПЛК рівня 1відповідно до МЕК 65A-68 |
| Тип аналогового виходу | програмно-конфігурований струм AQ1, AQ2: 0...20 мА, роздільна здатність 10 біт; програмно-конфігурована напруга AQ1, AQ2: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт |
| Тип аналогового входу | AI1, AI2, AI3 програмно-конфігурована напруга: 0...10 В постійний струм, повний опір: 30 кОм, роздільна здатність 12 біт; AI1, AI2, AI3 програмно-конфігурований струм: 0...20 мА, повний опір: 250 Ом, роздільна здатність 12 біт; AI2, AI3 програмно-конфігур. датчик темп. або датчик рівня води |
| Тип гальмування | Постійним струмом |
| Тип дискретного входу | DI1... DI6 програмується як логічний вхід, 24 В постійна напруга (<= 30 В), повний опір: 3,5 кОм; DI5, DI6 програмується як імпульсний вхід: 0...30 кГц, 24 В постійна напруга (<= 30 В) |
| Тип електричного з'єднання | Керування, гвинтова клема: 0,5...1,5 мм²; бік мережі, гвинтова клема: 4...16 мм²; двигун, гвинтова клема: 4...16 мм² |
| Тип захисту | Тепловий захист: двигун; обрив фази двигуна: двигун; тепловий захист: привод; перегрів: привод; перевантаження по струму між вихідн.фазами та землею: привод; перенапруга на виході: привод; захист від короткого замикання: привод; обрив фази двигуна: привод; перенапруга у ланці постійного струму: привод; перенапруга в мережі: привод; недонапруга в мережі: привод; втрата фази живлення: привод; перевищення швидкості: привод; обрив у ланцюзі керування: привод |
| Тип конектора | 1 RJ45 (на віддаленому графічному терміналі) для Modbus послідовний |
| Тип охолодження | Примусове охолодження |
| Тип релейного виходу | конфігурована релейна логіка R1: реле несправності нормально відкритий/закритий електрична довговічність 100000 циклів; конфігурована релейна логіка R2: реле послідовності нормально відкритий електрична довговічність 100000 циклів; конфігурована релейна логіка R3: реле послідовності нормально відкритий електрична довговічність 100000 циклів |
| Точність | +/- 0,6 % AI1, AI2, AI3 для температури 60 °C аналоговий вхід; +/- 1 % AQ1, AQ2 для температури 60 °C аналоговий вихід |
| Ударостійкість | 15 gn для 11 мс |
| Фільтр ЕМС | вбудований відповідно до МЕК 61800-3 категорія C3 з50 м |
| Формат кадру даних | RTU для Modbus послідовний |
| Час вибірки | 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговий вхід; 2 мс +/- 0,5 мс (DI1... DI6)конфігурований - дискретний вхід; 5 мс +/- 1 мс (DI5, DI6)конфігурований - імпульсний вхід; 10 мс +/- 1 мс (AQ1, AQ2) - аналоговий вихід |
| Частота | 50...60 Гц +/- 5 % |
| Швидкість передачі даних | 4,8, 9,6, 19,2, 38,4 кбіт/с для Modbus послідовний |
| Ширина | 171 мм |
| Вага | 7,730 кг |
| Відносна вологість | 5...95 % (без конденсації) |
