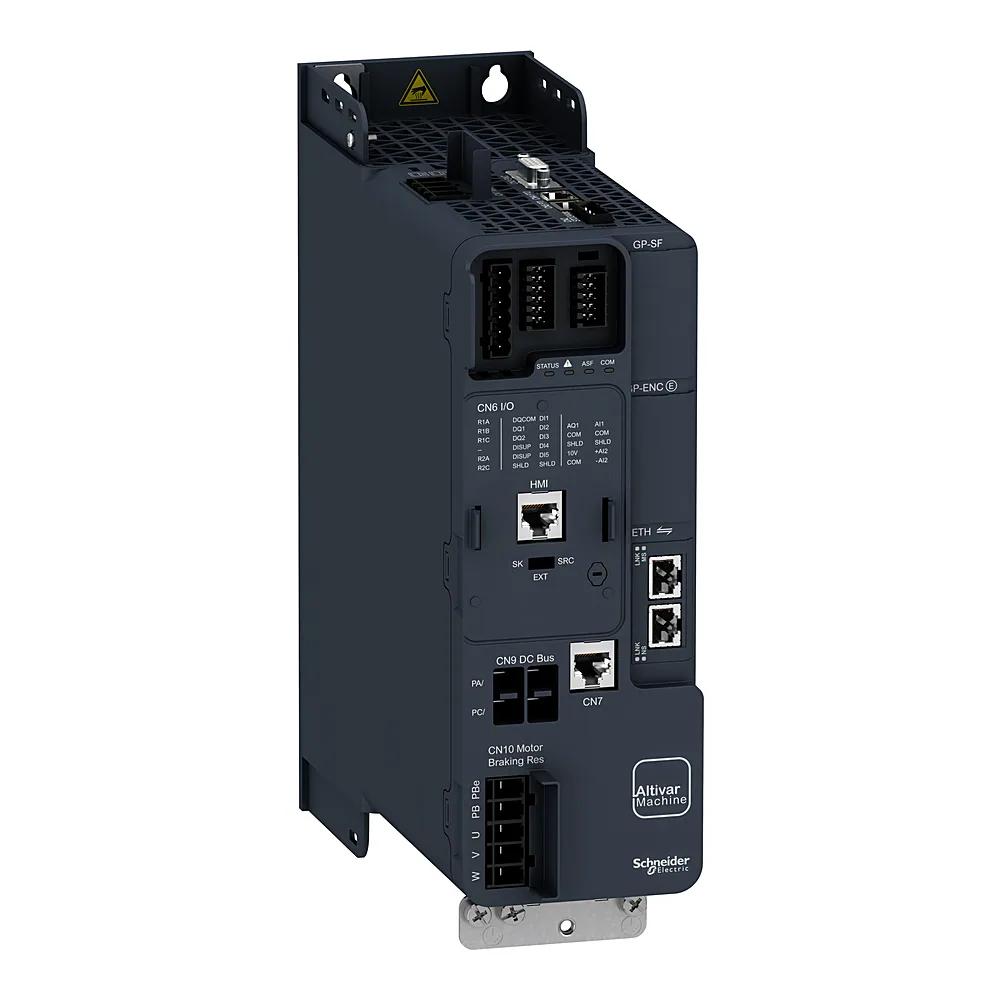

| Код | 00252212 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV340U40N4E |
| Серія | ATS48/480 |
| Базовий струм навантаження при високому перевантаженні | 9,3 А |
| Базовий струм навантаження при низькому перевантаженні | 12,7 А |
| Безпечна зупинка 1 SS1 | Так |
| Безпечне відключення моменту STO | Так |
| Безпечне керування гальмами SBC | Так |
| Безпечне обмеження швидкості SLS | Так |
| Вбудований гальмівний резистор | Так |
| Висота | 270,0 мм |
| Висота над рівнем моря | <= 3000 м зі зниженням струму вище 1000 м |
| Витрата охолоджувального повітря | 19,0 м³/год |
| Вихідна напруга | <= номінальної напруги живлення |
| Вихідний струм | 9,3 А |
| Вібростійкість | 5 м/с² при 9...200 Гц |
| Відповідність граничним значенням ЕМС | Так |
| Втрати потужності | природне охолодження: 99 Вт при 380 В, частота перемикання 4 кГц (важкий режим роботи); примусове охолодження: 99 Вт при 380 В, частота перемикання 4 кГц (важкий режим роботи); природне охолодження: 130 Вт при 380 В, частота перемикання 4 кГц (нормальний режим роботи); примусове охолодження: 130 Вт при 380 В, частота перемикання 4 кГц (нормальний режим роботи) |
| Втрати потужності залежно від струму | 136,0 В |
| Діапазон адрес | 1-247 |
| Діапазон вихідної частоти | 0,1...599 Гц |
| Діапазон потужності | 4...6 кВт в380-440 В 3 фази; 4...6 кВт в480-500 В 3 фази |
| Діапазон робочих температур | -15...+60 °C |
| Допустиме відхилення напруги мережі | 10% |
| Допустиме відхилення частоти мережі | 5% |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4; 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5; тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Ємність ланки постійного струму | 560,0 мкФ |
| Закон керування асинхронним двигуном | Стандарт постійного крутного моменту; змінний момент; оптимізований режим крутного моменту |
| Закон керування синхронним двигуном | Двигун з постійними магнітами; реактивний двигун |
| Ізоляція | Між клемами живлення та керування |
| Інтервал оновлення | релейний вихід (R1, R2): 5 мс (+/- 0,5 мс) |
| Інтерфейси | 2-провідний RS 485 |
| Категорія перенапруги | 3 |
| Кількість аналогових виходів | 2 |
| Кількість аналогових входів | 2 |
| Кількість вихідних фаз | 3 |
| Кількість вхідних фаз | 2 |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 5 |
| Кількість інтерфейсів Industrial Ethernet | 2 |
| Кількість релейних виходів | 2 |
| Кількість фаз | 3 фази |
| Клас умов середовища при експлуатації | клас 3C3 згідно з IEC 60721-3-3; клас 3S3 згідно з IEC 60721-3-3 |
| Клас умов середовища при зберіганні | клас 1C3 відповідно до EN 60721-3-1; клас 1S2 згідно з EN 60721-3-1 |
| Клас умов середовища при транспортуванні | клас 2C3 згідно з EN 60721-3-2; клас 2S1 згідно з EN 60721-3-2 |
| Комп'ютерний порт | Так |
| Компенсація ковзання ротора | Недоступний для керування двигуном з пост.магнітами; налаштовуємий; автоматичний при будь-якому навантаженні; может бути подавлений |
| Контур регулювання | регульований ПІД-регулятор |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | 16 попередньо налаштованих швидкостей; позитивна логіка (джерело) (DI1... DI5), < 5 В (стан 0), > 11 В (стан 1); негативна логіка (прийомник) (DI1... DI5), > 16 В (стан 0), < 10 В (стан 1); позитивна логіка (джерело) (PTI), < 0,6 В (стан 0), > 2,5 В (стан 1); позитивна логіка (джерело) (STOA, STOB), < 5 В (стан 0), > 11 В (стан 1) |
| Максимальна вихідна напруга | 480 В |
| Максимальна вихідна частота | 0,599 кГц |
| Максимальне прискорення при вібрації під час транспортування | 5 м/с² при 9...200 Гц |
| Максимальне прискорення при ударі під час транспортування | 70 м/с² при 22 мс |
| Максимальний вхідний струм | 13,4 А |
| Максимальний перехідний струм | 14 А впродовж 60 с (нормальний режим роботи); 14 А впродовж 60 с (важкий режим роботи); 17,1 А впродовж 2 с (нормальний режим роботи); 16,7 А впродовж 2 с (важкий режим роботи) |
| Максимальний прогин при вібрації | 1,5 мм при 2...9 Гц |
| Максимальний струм запобіжника gG | 25,0 А |
| Максимальний струм у сталому режимі | 12,7 А при 4 кГц для нормальний режим роботи; 9,3 А при 4 кГц для важкий режим роботи |
| Маркування | CE |
| Матеріал корпусу | Пластиковий |
| Метод доступу до мережі | ведений Modbus RTU; ведений Modbus TCP |
| Мінімальний струм перемикання | 5 мА |
| Номінальна вихідна потужність | 4,0 кВт |
| Номінальна напруга | 380...480 В |
| Номінальна частота комутації | 4 кГц |
| Опір ізоляції | > 1 МОм |
| Орган керування на пристрої | Так |
| Очікуваний струм короткого замикання Isc | 5 кА |
| Підтримка протоколу CAN | Ні |
| Підтримка протоколу DeviceNet | Ні |
| Підтримка протоколу EtherNet/IP | Так |
| Підтримка протоколу Modbus | Так |
| Підтримка протоколу PROFIBUS | Ні |
| Підтримка протоколу PROFINET CBA | Ні |
| Підтримка протоколу PROFINET IO | Ні |
| Підтримка протоколу TCP/IP | Так |
| Повна потужність | 9 кВА при 480 В (нормальний режим роботи); 8,8 кВА при 480 В (важкий режим роботи) |
| Поляризація лінії зв'язку | Відсутній повний опір |
| Потужність двигуна (AC-3) | 5,5 кВт |
| Похибка лінеаризації | AI1, AI2: +/- 0,15 % максимального значення для Аналоговий вхід; AQ1: +/- 0,2 % для Аналоговий вихід |
| Протокол енкодера | амплитуда 1 В; EnDat 2,2; давач положення; RS 422; SSI 24 В; SSI 5 В; TTL/HTL |
| Протокол зв'язку | EtherNet/IP; Modbus TCP; Modbus послідовний |
| Профіль розгону й гальмування | лінійне регулювання окремо від 0,01...9999 с; Тип кривої S, U або налаштований |
| Режим обміну даними | напівдуплексний, повнодуплексний, автоузгодження Ethernet IP/Modbus TCP |
| Рівень шуму | 49,5 дБ |
| Робота в чотирьох квадрантах | Так |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 13849-1; UL 508C; IEC 60721-3; IEC 61508; IEC 61800-3; IEC 61800-5-1; UL 618000-5-1 |
| Спосіб збирання | З тепловідвідним радіатором |
| Спосіб кріплення | Монтаж в шафу |
| Статичні втрати потужності | 16,0 В |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Ступінь захисту (NEMA) | Не застосовується |
| Сумісність входів | DI1... DI5 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; PTI імпульсний вхід ПЛК рівня 1відповідно до МЕК 65A-68; STOA, STOB дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Температура зберігання | -40...+70 °C |
| Температура транспортування | -40...+70 °C |
| Тип аналогового виходу | програмно-конфігурована напруга AQ1: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт; програмно-конфігурований струм AQ1: 0...20 мА повний опір 500 Ом, роздільна здатність 10 біт |
| Тип аналогового входу | AI1 програмно-конфігурований струм: 0...20 мА, повний опір: 250 Ом, роздільна здатність 12 біт; AI1 програмно-конфігур. датчик темп. або датчик рівня води; AI1 програмно-конфігурована напруга: 0...10 В постійний струм, повний опір: 31,5 кОм, роздільна здатність 12 біт; AI2 програмно-конфігурована напруга: - 10...10 В постійний струм, повний опір: 31,5 кОм, роздільна здатність 12 біт |
| Тип входу/виходу | програмований як логічний вхід/вихід DQ1: 0...1 кГц, <= 30 В постійний струм, 100 мА; програмований як логічний вхід/вихід DQ2: 0...1 кГц, <= 30 В постійний струм, 100 мА |
| Тип гальмування | Постійним струмом |
| Тип дискретного виходу | програмований вихід DQ1, DQ2 30 В постійний струм 100 мА |
| Тип дискретного входу | PTI програмується як імпульсний вхід: 0...30 кГц, 24 В постійна напруга (30 В); DI1... DI5 безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга (30 В), повний опір: 3,5 кОм; програмований |
| Тип електричного з'єднання | Гвинтова клема, момент затяжки: 1,5...4 мм² для сторона лінії; гвинтова клема, момент затяжки: 4...6 мм² для шина DC; гвинтова клема, момент затяжки: 1,5...4 мм² для двигун; гвинтова клема, момент затяжки: 0,2...2,5 мм² для управління; бік мережі гвинтова клема 1,5...4 мм²/AWG 14...AWG 12; ланка постійного струму гвинтова клема 4...6 мм²/AWG 12...AWG 10; двигун гвинтова клема 1,5...4 мм²/AWG 14...AWG 12; керування гвинтова клема 0,2...2,5 мм²/AWG 24...AWG 12 |
| Тип конектора | роз'єм(и) 1 x RJ45, Modbus послідовний на лицьовій стороні; роз'єм(и) 1 x RJ45, Modbus послідовний для HMI на лицьовій стороні; роз'єм(и) 2 x RJ45, Ethernet IP/Modbus TCP на лицьовій стороні; 3 RJ45 |
| Тип охолодження | Примусове охолодження |
| Тип пускача двигуна | Перетворювач частоти |
| Тип релейного виходу | релейні виходи R1A; релейні виходи R1C електрична довговічність 100000 циклів; релейні виходи R2A; релейні виходи R2C електрична довговічність 100000 циклів |
| Точність | +/- 0,6 % AI1, AI2 для температури 60 °C аналоговий вхід; +/- 1 % AQ1 для температури 60 °C аналоговий вихід |
| Ударостійкість | 15 gn для 11 мс, клас 3M3 |
| Фільтр ЕМС | вбудований фільтр ЕМС класу C3 |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності |
| Формат кадру даних | RTU |
| Функції безпеки | STO (безпечне вимкнення крутного моменту) SIL 3 |
| Час вибірки | 2 мс +/- 0,5 мс (DI1... DI5) - дискретний вхід; 5 мс +/- 1 мс (PTI) - імпульсний вхід; 1 мс +/- 1 мс (AI1, AI2) - аналоговий вхід; 5 мс +/- 1 мс (AQ1) - аналоговий вихід; 2 мс +/- 0,5 мс (DQ1, DQ2) - дискретний вхід/вихід |
| Частота | 50...60 Гц |
| Швидкість передачі даних | 4,8 кбіт/с; 9,6 кбіт/с; 19,2 кбіт/с; 38,4 кбіт/с |
| Ширина | 85,0 мм |
| Допустима вологість під час експлуатації | клас 3K5 відповідно до EN 60721-3 |
| Допустима вологість під час зберігання | клас 1K5 відповідно до EN 60721-3 |
| Допустима вологість під час транспортування | клас 2K5 відповідно до EN 60721-3 |
