| Код | 00241072 |
| Виробник | Schneider Electric |

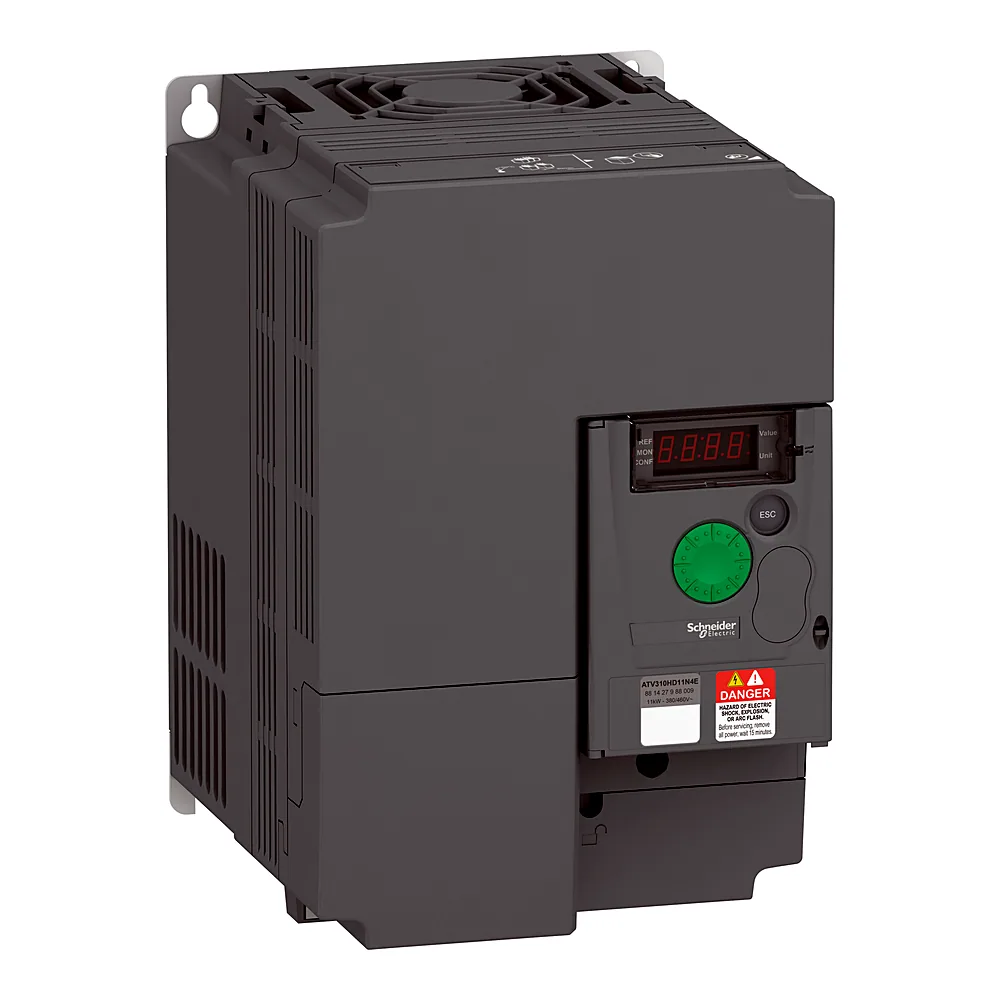

| Артикул виробника | ATV310HD11N4E |
| Серія | ALTIVAR 310 |
| Висота | 232 мм |
| Висота над рівнем моря | 1000 м |
| Вихідна напруга | 380..460 В трифазний |
| Втрати потужності | 337,1 Вт, at In (важкий режим роботи); 407,0 Вт, at In (нормальний режим роботи) |
| Вхідний струм | 36,1 А при 380 В (важкий режим роботи); 38,6 А при 380 В (нормальний режим роботи); 30,4 А при 460 В (важкий режим роботи); 32,5 А при 460 В (нормальний режим роботи) |
| Гальмівний крутний момент | до 150 % від номінального моменту двигуна з гальмівним резистором при високій інерційності; до 70 % номінального моменту двигуна без гальмівного резистора |
| Глибина | 171 мм |
| Діапазон адрес | 1...247 для Modbus |
| Діапазон вихідної частоти | 0,5...400 Гц |
| Діапазон регулювання швидкості | Січ.20 |
| Діапазон робочих температур | -10...+55 °C |
| Живлення | внутрішнє живлення для потенціометра: 5 В (4,75...5,25 В)постійний струм, <10 мА з захист від перевантаження та короткого замикання; внутрішнє живлення для логічних входів: 24 В (20,4...28,8 В)постійний струм, <100 мА з захист від перевантаження та короткого замикання |
| Закон керування асинхронним двигуном | Квадратичне співвідношення напруга/частота; векторне керування в розімкнутій системі; коефіцієнт енергозбереження |
| Ізоляція | Електрична між силовою частиною та системою керування |
| Інтерфейси | 2-провідний RS 485 для Modbus |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 1 |
| Кількість в упаковці | комплект з 1 шт |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 4 |
| Кількість фаз | Трифазний |
| Компенсація ковзання ротора | Встановлений на заводі |
| Короткочасне перевищення моменту | 170...200 % від номінального крутного моменту двигуна |
| Країна виробництва | Китай |
| Логіка дискретних входів | Негативна логіка (прийомник), > 16 В (стан 0), < 10 В (стан 1), вхідний повний опір 3,5 кОм; позитивна логіка (джерело), 0...< 5 В (стан 0), > 11 В (стан 1) |
| Максимальний перехідний струм | 36 А впродовж 60 с (важкий режим роботи); 33 А впродовж 60 с (нормальний режим роботи) |
| Максимальний струм перемикання | 2 А при 250 В змінний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле; 2 А при 30 В постійний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле; 3 А при 250 В змінний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле; 4 А при 30 В постійний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле |
| Максимальний струм у сталому режимі | 24 А важкий режим роботи; 30 А нормальний режим роботи |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | 2,2...2,4 Н·м |
| Номінальна напруга | 380...460 В |
| Номінальна частота комутації | 4 кГц |
| Очікуваний струм короткого замикання Isc | 5 кА |
| Повна потужність | 24,2 кВА при 460 В (важкий режим роботи); 25,4 кВА при 460 В (нормальний режим роботи) |
| Постійна часу | 20 мс +/- 1 мс для зміни завдання |
| Потужність двигуна (AC-3) | 15 кВт |
| Похибка лінеаризації | +/- 0,3 % максимального значення для аналоговий вхід |
| Протокол зв'язку | Modbus |
| Профіль обміну даними | читання регістрів зберігання (03) 29 слів; запис 1 регістра (06) 29 слів; запис декількох регістрів (16) 27 слів; читання/запис декількох регістрів (23) 4/4 слова; читати ідентифікацію пристрою (43) |
| Профіль розгону й гальмування | U; S |
| Рівень шуму | 50 дБ |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт; пульт 0,1 Гц |
| Сертифікація | IEC 61800-3; IEC 61800-5-1 |
| Спосіб збирання | З тепловідвідним радіатором |
| Стійкість до впливів середовища | стійкість до пилового забруднення клас 3S2 відповідно до МЕК 60721-3-3; стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (без глухої пластини у верхній частині), IP40 (верх) |
| Температура зберігання | -25...+70 °C |
| Тип аналогового виходу | AO1 програмно-конфігурована напруга: 0...10 В, повний опір: 470 Ом, роздільна здатність: 8 біт |
| Тип аналогового входу | Конфігурований струм AI1 0...20 мА 250 Ом; конфігурована напруга AI1 0...10 В 30 кОм; конфігурована напруга AI1 0...5 В 30 кОм |
| Тип гальмування | постійним струмом, <30 с |
| Тип дискретного виходу | логічний вихід LO+, LO-; захищений релейний вихід R1A, R1B, R1C 1 перемикаючий контакт |
| Тип дискретного входу | Програмований LI1...LI4 24 В 18...30 В |
| Тип електричного з'єднання | Клема, момент затяжки: 10 мм² (L1, L2, L3, PA/+, PB, U, V, W) |
| Тип захисту | Перенапруга в мережі; недонапруга в мережі; перевантаження по струму між вихідн.фазами та землею; захист від перегріву; коротке замикання між фазами двигуна; від втрати вхідної фази; тепловий захист двигуна i2t |
| Тип конектора | RJ45 (на лицьовій стороні) для Modbus |
| Тип охолодження | Вбудований вентилятор |
| Ударостійкість | 15 gn для 11 мс |
| Фільтр ЕМС | без фільтра ЕМС |
| Формат кадру даних | RTU для Modbus |
| Час вибірки | 10 мс для аналоговий вхід; 20 мс, відхилення +/- 1 мс для логічний вхід |
| Частота | 50/60 Гц +/- 5 % |
| Швидкість передачі даних | 4800 біт/с; 9600 біт/с; 19200 біт/с; 38400 біт/с |
| Ширина | 150 мм |
| Вага | 3,7 кг |
| Відносна вологість | 5...95 % (без конденсації) |
