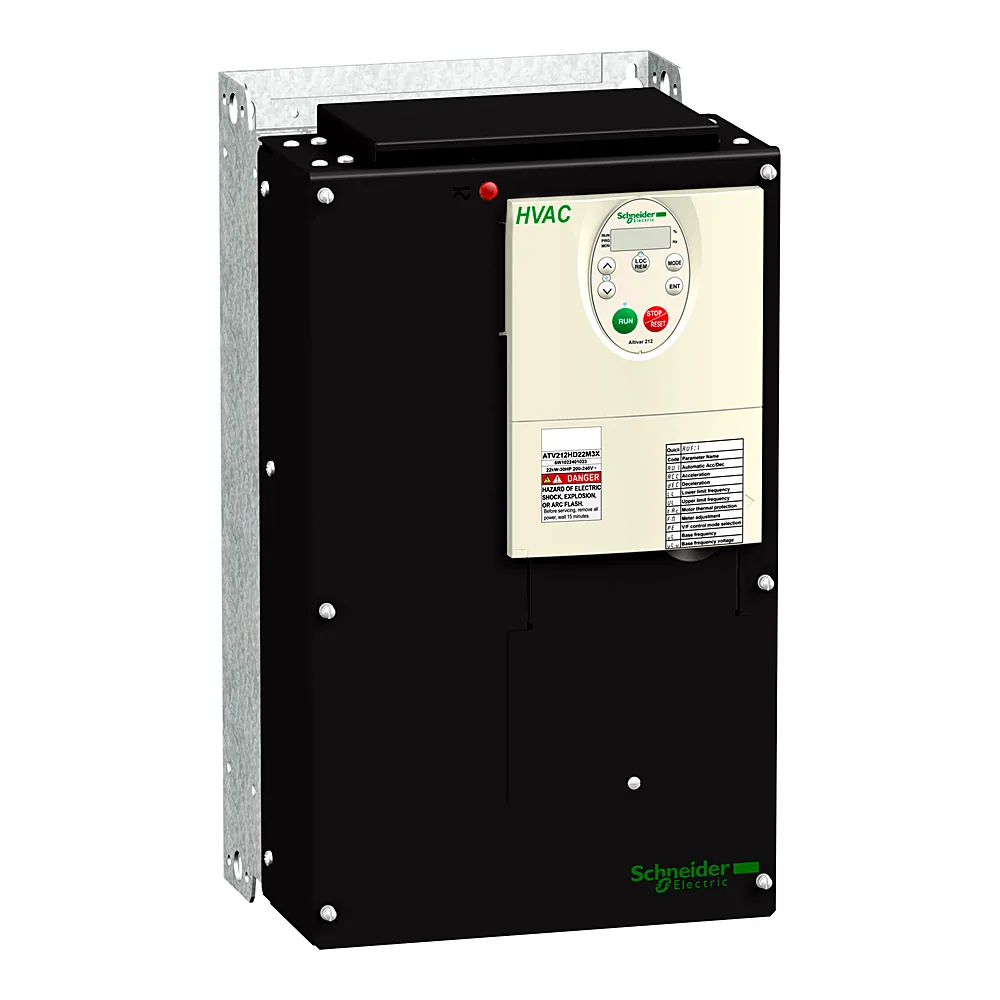

| Код | 00114687 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV212HD22N4 |
| Серія | ALTIVAR 212 |
| Висота | 420 мм |
| Висота над рівнем моря | 1000 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1,5 мм (f= 3...13 Гц); 1 gn (f= 13...200 Гц) |
| Втрати потужності | 626 Вт |
| Вхідний струм | 33,1 А при 480 В; 41,6 А при 380 В |
| Глибина | 214 мм |
| Діапазон адрес | 1-247 |
| Діапазон вихідної частоти | 0,5...200 Гц |
| Діапазон напруги живлення | 323...528 В |
| Діапазон потужності | 15...25 кВт в380-440 В 3 фази; 15...25 кВт в480-500 В 3 фази |
| Діапазон регулювання швидкості | 01.Жов |
| Діапазон робочих температур | -10...+40 °C |
| Додаткові модулі | комунікаційний модуль для LonWorks |
| Електрична міцність ізоляції | 3535 В ПОСТІЙНИЙ СТРУМ між заземленням та клемами живлення; 5092 В ПОСТІЙНИЙ СТРУМ між керуванням та клемами живлення |
| Живлення | внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 А, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення: 24 В постійний струм (21...27 В), <200 А, тип захисту: захист від перевантаження та короткого замикання |
| Закон керування асинхронним двигуном | відношення напружене/частота, 2 точки; скалярне керування (U/f) - енергозбереж, квадрат.U/f; скалярне керування (U/f), автоматична компенсація IR; векторне керування з датчиком, стандартний; відношення напружене/частота, 5 точок |
| Ізоляція | Електрична між силовою частиною та системою керування |
| Інтерфейси | 2-провідний RS 485 |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 2 |
| Кількість дискретних виходів | 2 |
| Кількість фаз | 3 фази |
| Компенсація ковзання ротора | налаштовуємий; недоступний при скалярному керуванні U/f; автоматичний при будь-якому навантаженні |
| Контур регулювання | регульований ПІ-регулятор |
| Короткочасне перевищення моменту | 120 % від номінального моменту двигуна +/- 10 % для 60 с |
| Країна виробництва | Китай |
| Логіка дискретних входів | Позитивна логіка (джерело) (F, R, RES), <= 5 В (стан 0), >= 11 В (стан 1); негативна логіка (прийомник) (F, R, RES), >= 16 В (стан 0), <= 10 В (стан 1) |
| Максимальний перехідний струм | 47,9 А для 60 с |
| Максимальний струм перемикання | 5 А при 250 В змінний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (FL, R); 5 А при 30 В постійний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (FL, R); 2 А при 250 В змінний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (FL, R); 2 А при 30 В постійний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (FL, R) |
| Максимальний струм у сталому режимі | 43,5 А при 380 В; 43,5 А при 460 В |
| Маркування | CE |
| Мінімальний струм перемикання | 3 мА |
| Місцева сигналізація | Для ланка постійного струму під напругою 1 світлодіод (червоний) |
| Момент затягування | 0,6 Н.м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES); 24 Н.м, 212 дюйм*фунт (L1/R, L2/S, L3/T) |
| Номінальна напруга | 380...480 В |
| Номінальна частота комутації | 8 кГц |
| Опір ізоляції | ≥ 1 МОм |
| Очікуваний струм короткого замикання Isc | 22 кА |
| Повітряний потік | 214 м³/год |
| Повна потужність | 33,2 кВА при 380 В |
| Поляризація лінії зв'язку | Відсутній повний опір |
| Потужність двигуна (AC-3) | 22 кВт |
| Похибка лінеаризації | VIA: +/- 0,15 % максимального значення для Вхід; VIB: +/- 0,15 % максимального значення для Вхід; FM: +/- 0,2 % для вихід |
| Протокол зв'язку | Modbus; LonWorks; APOGEE FLN; BACnet; METASYS N2 |
| Профіль обміну даними | запис 1 регістра (06); читати ідентифікацію пристрою (43); читання регістрів зберігання (03), максимум 2 слова; запис декількох регістрів (16), максимум 2 слова; налаштування простою від 0,1 до 100 с; моніторинг заборонений |
| Профіль розгону й гальмування | автоматичний на основі навантаження; лінійне регулювання окремо від 0,01...3200 с |
| Рівень шуму | 59,9 дБ відповідно до 86/188/ЄЕС |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | пульт 0,1 Гц; аналоговий вхід 0,024/50 Гц |
| Сертифікація | NOM 117; C-Tick; CSA; UL |
| Спосіб збирання | З тепловідвідним радіатором |
| Стійкість до впливів середовища | класи 3C1 відповідно до МЕК 60721-3-3; класи 3S2 відповідно до МЕК 60721-3-3 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP21 |
| Температура зберігання | -25...+70 °C |
| Тип аналогового виходу | FM конфігурована перемикачем напруга 0...10 В постійний струм, повний опір: 7620 Ом, роздільна здатність 10 біт; FM конфігурований перемикачем струм 0...20 мА, повний опір: 970 Ом, роздільна здатність 10 біт |
| Тип аналогового входу | VIA конфігурована перемикачем напруга: 0...10 В постійний струм 24 В макс, повний опір: 30000 Ом, роздільна здатність 10 біт; VIB конфігурована напруга: 0...10 В постійний струм 24 В макс, повний опір: 30000 Ом, роздільна здатність 10 біт; VIB конфігурований датчик PTC: 0...6 вимірів, повний опір: 1500 Ом; VIA конфігурований перемикачем струм: 0...20 мА, повний опір: 250 Ом, роздільна здатність 10 біт |
| Тип гальмування | Постійним струмом |
| Тип дискретного виходу | конфігурована релейна логіка: (FLA, FLC) нормально відкритий - 100000 циклів; конфігурована релейна логіка: (FLB, FLC) нормально закритий - 100000 циклів; конфігурована релейна логіка: (RY, RC) нормально відкритий - 100000 циклів |
| Тип дискретного входу | F програмований 24 В постійна напруга, з ПЛК рівня 1, повний опір: 4700 Ом; R програмований 24 В постійна напруга, з ПЛК рівня 1, повний опір: 4700 Ом; RES програмований 24 В постійна напруга, з ПЛК рівня 1, повний опір: 4700 Ом |
| Тип електричного з'єднання | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES клема 2,5 мм² / AWG 14; L1/R, L2/S, L3/T клема 50 мм² / AWG 1/0 |
| Тип кабелю | без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 90 °C / XLPE/EPR; без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 70 °C / ПВХ; з монтажним комплектом UL тип 1 3 дріт(и) UL 508 кабель при 40 °C, мідь 75 °C / ПВХ |
| Тип конектора | 1 RJ45; 1 відкритий стиль |
| Тип пускача двигуна | Перетворювач частоти |
| Точність | +/- 0,6 % (VIA) для температури 60 °C; +/- 0,6 % (VIB) для температури 60 °C; +/- 1 % (FM) для температури 60 °C |
| Точність крутного моменту | +/- 15 % |
| Точність підтримання швидкості | +/- 10 % від номінального ковзання 0,2 Тн до Тн |
| Ударостійкість | 15 gn для 11 мс |
| Фільтр ЕМС | вбудований фільтр ЕМС класу C2 |
| Формат даних | 8 біт, 1 стоп, непарний/парний, без конфігурац. парності |
| Формат кадру даних | RTU |
| Час вибірки | 2 мс +/- 0,5 мс F дискретний; 2 мс +/- 0,5 мс R дискретний; 2 мс +/- 0,5 мс RES дискретний; 3,5 мс +/- 0,5 мс VIA аналоговий; 22 мс +/- 0,5 мс VIB аналоговий |
| Час реакції | FM 2 мс, відхилення +/- 0,5 мс для аналоговий вихід(ів); FLA, FLC 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів); FLB, FLC 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів); RY, RC 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів) |
| Частота | 47,5...63 Гц |
| Швидкість передачі даних | 9600 біт/с або 19200 біт/с |
| Ширина | 240 мм |
| Вага | 26,4 кг |
| Відносна вологість | 5...95 % (без конденсації) |
