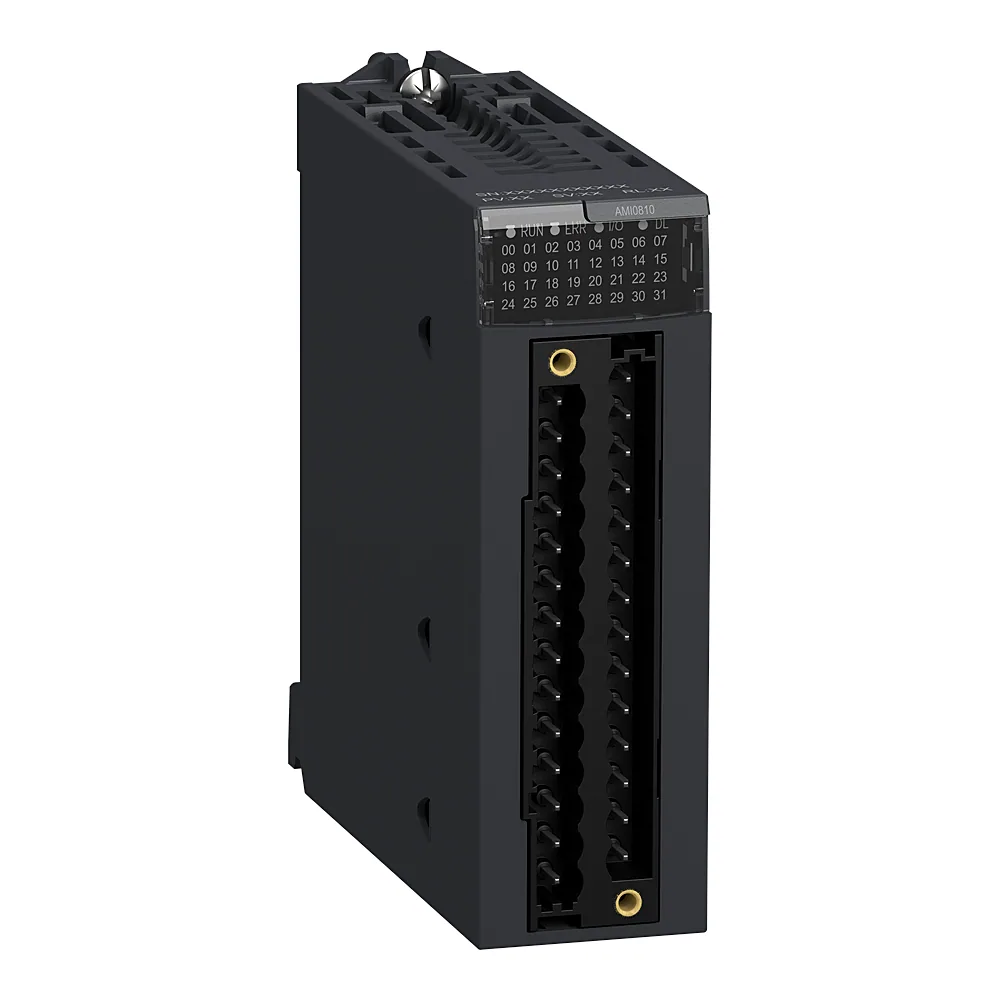

| Код | 00262107 |
| Виробник | Schneider Electric |
| Артикул виробника | BMXAMI0810 |
| Серія | MODICON M580 |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3 gn |
| Вхідний опір | 10 МОм в режимі напруги; 250 Ом + 3,6...50 Ом внутрішній захисний резистор в режимі струму |
| Гальванічна розв'язка | Ізольований |
| Діапазон робочих температур | 0...60 °C |
| Допустима перенапруга на входах | +/- 30 мА 0...20 мА; +/- 30 мА 4...20 мА; +/- 30 В +/- 10 В; +/- 30 В +/- 5 В; +/- 30 В 0...10 В; +/- 30 В 0...5 В; +/- 30 В 1...5 В; +/- 30 мА +/- 20 мА |
| Кількість аналогових входів | 8 |
| Країна виробництва | Франція |
| Максимальне значення перетворення | +/- 11,4 В +/- 10 В; +/- 11,4 В 0...10 В; +/- 11,4 В 0...5 В; +/- 11,4 В 1...5 В; 0...30 мА +/- 20 мА; 0...30 мА 0...20 мА; 0...30 мА 4...20 мА; 0...30 мА +/- 5 В |
| Мінімальне перехідне загасання | 80 дБ |
| Напруга ізоляції | 300 В ПОСТІЙНИЙ СТРУМ між каналами; 1400 В ПОСТІЙНИЙ СТРУМ між каналами та землею; 1400 В ПОСТІЙНИЙ СТРУМ між каналами та шиною |
| Придушення синфазних сигналів | 80 дБ |
| Рівень вхідного сигналу | Високий рівень |
| Роздільна здатність аналогового входу | 15 bits + знак |
| Роздільна здатність вимірювання | 0,36 мВ +/- 10 В; 0,36 мВ 0...10 В; 0,36 мВ 0...5 В; 0,36 мВ 1...5 В; 0,36 мВ +/- 5 В; 1,4 мкА +/- 20 мА; 1,4 мкА 0...20 мА; 1,4 мкА 4...20 мА |
| Розрядність АЦП | 16 біт |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) RUN; 1 світлодіод на канал (Зелений) діагностика каналу; 1 світлодіод (Червоний) ERR; 1 світлодіод (Червоний) I/O |
| Середній час безвідмовної роботи MTBF | 900000 Гн |
| Сертифікація | CE; CSA; EAC; Merchant Navy; RCM; UL |
| Споживана потужність | 1,06 В 24 В ПОСТІЙНИЙ СТРУМ типовий; 1,50 В 24 В ПОСТІЙНИЙ СТРУМ максимум; 0,32 В 3,3 В ПОСТІЙНИЙ СТРУМ типовий; 0,48 В 3,3 В ПОСТІЙНИЙ СТРУМ максимум |
| Струм споживання | 150 мА на 3,3 В постійний струм; 54 мА на 24 В постійний струм |
| Ступінь захисту | IP20 |
| Температура зберігання | -40...+85 °C |
| Температурний дрейф | 30 ppm/ °C +/- 10 В; 30 ppm/ °C +/- 5 В; 30 ppm/ °C 0...10 В; 30 ppm/ °C 0...5 В; 30 ppm/ °C 1...5 В; 50 ppm/ °C +/- 20 мА; 50 ppm/ °C 0...20 мА; 50 ppm/ °C 4...20 мА |
| Тип аналогового входу | Струм +/- 20 мА; струм 0...20 мА; струм 4...20 мА; напруга +/- 10 В; напруга +/- 5 В; напруга 0...10 В; напруга 0...5 В; напруга 1...5 В |
| Тип електричного з'єднання | 28 пінів 1 з'єднувач |
| Тип фільтрації | Цифрова фільтрація першого порядку |
| Точність внутрішнього перетворювального резистора | 0,1 % - 15 ppm/ °C |
| Тривалість циклу зчитування | 9 мс для 8 каналів |
| Тривалість циклу швидкого зчитування | 1 мс + 1 мс x кількість використовуваних каналів |
| Ударостійкість | 30 gn |
| Формат цифрового значення | - від 32768 до + 32767 у максимальній шкалі користувача; +/- 10000 за замовчуванням |
| Вага | 0,165 кг |
| Відносна вологість | 5...95 % при 55 °C (без конденсації) |
