| Код | 00155830 |
| Виробник | Schneider Electric |

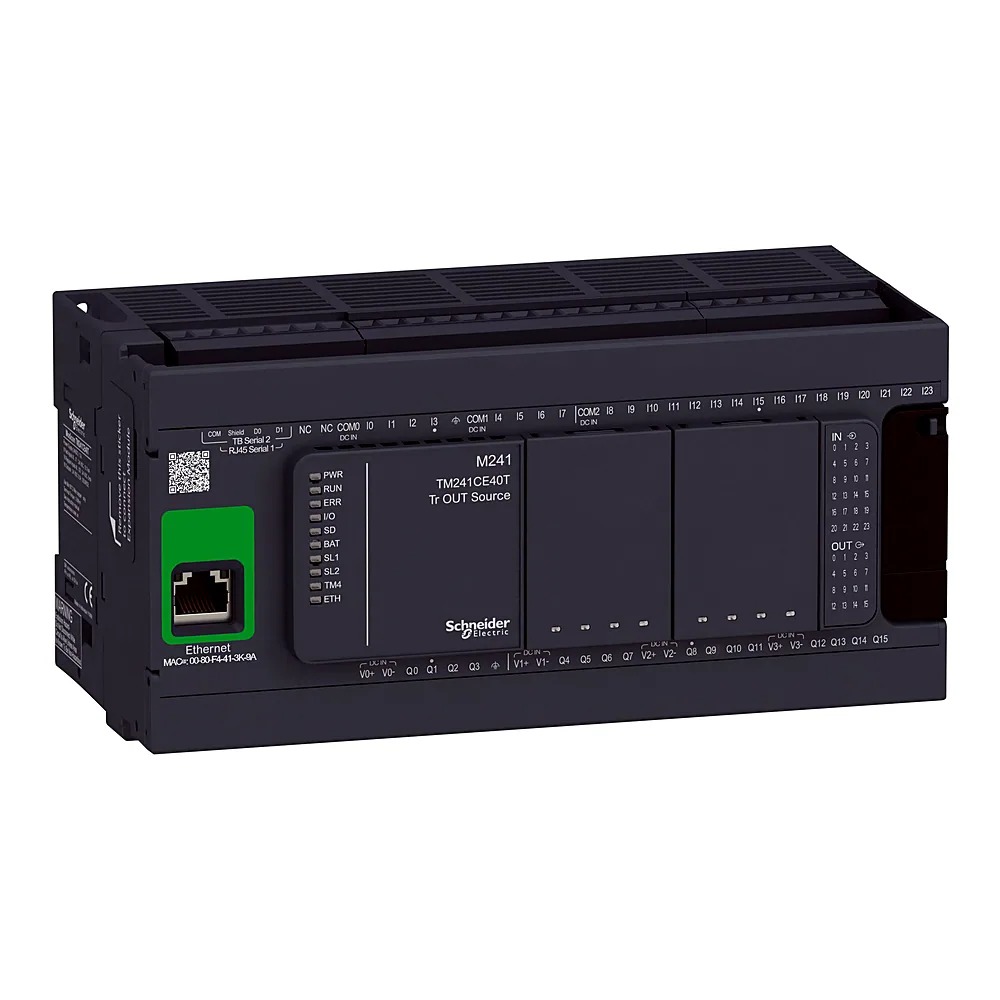

| Артикул виробника | TM241CE40T |
| Серія | M241 CONTROLLER |
| Вбудований годинник | з |
| Вбудований інтерфейс | неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс; неізольований послідовний канал серійний 2 з знімна колодка з гвинтовими клемами роз'єм та RS485 інтерфейс; Порт USB з mini B USB 2,0 роз'єм; Ethernet з RJ45 роз'єм |
| Веб-сервіси | Веб-сервер |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на симетрична рейка; 3 gn на 8,4...150 Гц на симетрична рейка; 3,5 мм на 5...8,4 Гц на монтаж панелі; 3 gn на 8,4...150 Гц на монтаж панелі |
| Вхідний опір | 4,7 кОм для Вхід; 2,81 кОм для швидкий вхід |
| Глибина | 95 мм |
| Діапазон вихідної напруги | 30 В постійний струм |
| Діапазон напруги живлення | 20,4...28,8 В |
| Діапазон робочих температур | -10...+50 °C (вертикальна установка); -10...+55 °C (горизонтальна установка) |
| Живлення | (серійний номер 1)живлення послідовної лінії: 5 В, <200 мА |
| Ізоляція | між живленням і внутрішньою логікою в 500 В змінний струм; неізольовані між живленням і землею; між входом і внутрішньою логікою в 500 В змінний струм; неізольований між входами; між швидким входом і внутрішньою логікою в 500 В змінний струм; між виходом і внутрішньою логікою в 500 В змінний струм; неізольований між виходами; між швидким виходом і внутрішньою логікою в 500 В змінний струм; між вихідними групами в 500 В змінний струм |
| Інтегральний час | 10 мс автоматичне скидання вихід; 12 с автоматичне скидання швидкий вихід |
| Карта пам'яті | <= 16 ГБ SD-карта (опціонально) |
| Кількість дискретних виходів | 16 транзистор 4 швидкий вихід |
| Кількість дискретних входів | 24 , дискретний вхід 8 швидкий вхід відповідно до МЕК 61131-2 Тип 1 |
| Кількість дискретних входів і виходів | 40 |
| Кількість лічильних входів | 4 швидкий вхід (HSC режим) на 200 кГц; 16 стандартний вхід на 1 кГц |
| Кількість підлеглих пристроїв | 64 Modbus TCP; 16 EtherNet/IP |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | Приймач або джерело |
| Логіка дискретного виходу | Позитивна логіка (джерело) |
| Максимальна висота зберігання | 0...3000 м |
| Максимальна вихідна частота | 20 кГц для швидкий вихід (PWM режим); 100 кГц для швидкий вихід (режим PLS); 1 кГц для вихід |
| Максимальна довжина кабелю між пристроями | неекранований кабель <50 м для Вхід; екранований кабель <10 м для швидкий вхід; неекранований кабель <50 м для вихід; екранований кабель <3 м для швидкий вихід |
| Максимальна кількість модулів розширення | 7 (локальний архітектура вводу/виводу); 14 (віддалений архітектура вводу/виводу) |
| Максимальна кількість підключень | 8 Modbus сервер; 8 протокол SoMachine; 10 веб-сервер; 4 FTP-сервер; 16 Ethernet/IP ціль; 8 Modbus клієнт |
| Максимальне падіння напруги | <1 В |
| Максимальний пусковий струм | 50 А |
| Максимальний струм витоку | 5 мкА для вихід |
| Максимальний струм на загальну клему виходів | 2 А |
| Маркування | CE |
| Місцева сигналізація | Для PWR 1 світлодіод (зелений); для RUN 1 світлодіод (зелений); для помилка модуля (ERR) 1 світлодіод (червоний); для Помилка вводу/виводу (I/O) 1 світлодіод (червоний); для Доступ до SD-карти (SD) 1 світлодіод (зелений); для BAT 1 світлодіод (червоний); для SL1 1 світлодіод (зелений); для SL2 1 світлодіод (зелений); для несправність шини на TM4 (TM4) 1 світлодіод (червоний); для Стан вводу/виводу 1 світлодіод на канал (зелений); для активність порту Ethernet 1 світлодіод (зелений) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; плата або панель із монтажним набором |
| Напруга дискретного виходу | 24 В постійного струму для транзисторний вихід |
| Напруга дискретного входу | 24 В |
| Напруга стану 0 дискретного входу | <= 5 В для Вхід |
| Напруга стану 1 дискретного входу | >= 15 В для Вхід |
| Номінальна напруга | 24 В |
| Обсяг пам'яті | 64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ |
| Пам'ять для резервних копій | 128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм |
| Порт Ethernet | 10BASE-T/100BASE-TX - 1 порт(и) мідний кабель |
| Протокол зв'язку | Неізольований послідовний канал: Modbus протокол головний/ведений |
| Рід струму дискретного входу | Постійна напруга |
| Сертифікація | ABS; CE; cULus; DNV-GL; LR; RCM; UKCA |
| Споживана потужність | 32,6...40,4 В (з макс кількістю модулів розширення вх/вих) |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3; 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3; 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2; 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5; 1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5; 0,5 кВ силові лінії постійного струму Диференційний режим відповідно до МЕК 61000-4-5; 1 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5; 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5; 1 кВ транзисторного виходу Звичайний режим відповідно до МЕК 61000-4-5 |
| Стійкість до кондуктивних завад | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6; 3 В 0,1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL); 10 В фіксована частота (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Стійкість до коротких перерв живлення | 10 мс |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач); 1 кВ відповідно до МЕК 61000-4-4 (Ethernet лінія); 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія); 1 кВ відповідно до МЕК 61000-4-4 (вхід); 1 кВ відповідно до МЕК 61000-4-4 (транзисторного виходу) |
| Структура задач ПЛК | 3 циклічні задачі + 1 вільна задача; 8 зовнішніх ситуаційних задач; 4 циклічні задачі; 8 ситуаційних задач |
| Струм дискретного виходу | 0,1 A для швидкий вихід (PTO mode) (Q0...Q3); 0,5 A для транзисторний вихід (Q0...Q15) |
| Струм дискретного входу | 10,7 мА для швидкий вхід; 7 мА для Вхід |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура зберігання | -25...+70 °C |
| Тип акумулятора | BR2032 літієва неперезаряджувана, час автономної роботи: 4 рік(роки) |
| Тип дискретного виходу | Транзистор |
| Тип електричного з'єднання | Знімна гвинтова клемна колодкадля входів і виходів (крок 5,08 мм); знімна гвинтова клемна колодкадля підключення живлення 24 В постійного струму (крок 5,08 мм) |
| Тип захисту | Захист від зворотної полярності для швидкий вихід; захист від короткого замикання |
| Тип сигналу керування | A/B на 100 кГц для швидкий вхід (HSC режим); імпульс/напрямок на 200 кГц для швидкий вхід (HSC режим); однофазний на 200 кГц для швидкий вхід (HSC режим) |
| Точність | +/- 0,1 % на 0,02...0,1 кГц для швидкий вихід; +/- 1 % на 0,1...1 кГц для швидкий вихід |
| Точність ходу годинника | <= 60 с/місяць на 25 °C |
| Тривалість циклу | 10 мс 16 EtherNet/IP; 64 мс 64 Modbus TCP |
| Ударостійкість | 15 gn для 11 мс |
| Функція позиціонування | ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) (частота позиціонування: 100 кГц); ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) для транзисторний вихід (частота позиціонування: 1 кГц) |
| Час виконання 1 тис. інструкцій | 0,3 мс для ситуаційна та періодична задача; 0,7 мс для інша інструкція |
| Час реакції | <= 2 мкс увімкнення, I0...I7 клема(и) для швидкий вхід; <= 2 мкс вимкнення, I0...I7 клема(и) для швидкий вхід; <= 2 мкс увімкнення, Q0...Q3 клема(и) для швидкий вихід; <= 2 мкс вимкнення, Q0...Q3 клема(и) для швидкий вихід; 50 мкс увімкнення, I0...I15 клема(и) для Вхід; 50 мкс вимкнення, I0...I15 клема(и) для Вхід; <= 34 мкс увімкнення, Q0...Q15 клема(и) для вихід; <= 250 мкс вимкнення, Q0...Q15 клема(и) для вихід |
| Час фільтрації входу | 1 µs для швидкий вхід; 12 мс для швидкий вхід; 0 мс для Вхід; 1 мс для Вхід; 4 мс для Вхід; 12 мс для Вхід |
| Швидкість передачі даних | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485; 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232; 480 Мбіт/с для шини довжиною 3 м для USB; 10/100 Мбіт/с для Ethernet |
| Ширина | 190 мм |
| Вага | 0,62 кг |
| Відносна вологість | 10...95 % (без конденсації) |
| Термін збереження даних без живлення | 2 роки на 25 °C |
