| Код | 00078677 |
| Виробник | Schneider Electric |

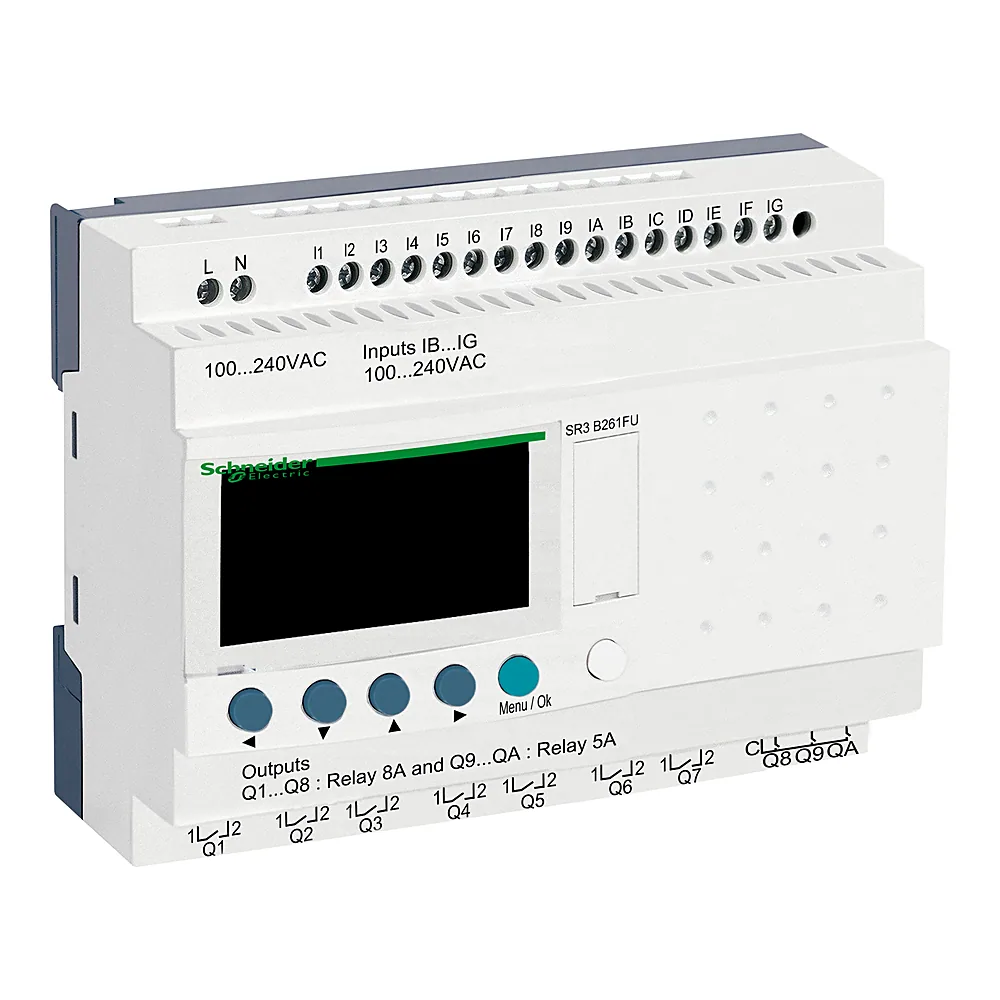

| Артикул виробника | SR3B261FU |
| Серія | ZELIO |
| Вбудований годинник | Так |
| Вхідний опір | 350 кОм для дискретний вхід |
| Дисплей | Так |
| Діапазон вихідної напруги | 5...30 В постійний струм (релейний вихід); 24...250 В Змінний струм |
| Діапазон напруги живлення | 85...264 В |
| Діапазон робочих температур | -20...+40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2; -20...+55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 |
| Електрична зносостійкість | 500 000 циклів |
| Електромагнітна емісія | клас B відповідно до EN 55022-11 група 1 |
| Імпульсна витримувальна напруга Uimp | 4 кВ |
| Категорія перенапруги | 3 |
| Кількість виходів | 10 релейний |
| Кількість дискретних входів | 16 |
| Кількість рядків програми | 0...500 з FBD програмування; 0...240 з драбина програмування |
| Країна виробництва | Франція |
| Макс. висота встановлення | 2000 м |
| Максимальна висота транспортування | 3048 м |
| Максимальний струм живлення | 100 мА на 100 В (без подовжувача); 50 мА на 240 В (без подовжувача); 60 мА на 240 В (з подовжувачами); 80 мА на 100 В (з подовжувачами) |
| Механічна зносостійкість | 10000000 циклів для релейний вихід |
| Мінімальна комутаційна здатність | >= 10 мА на 12 В (релейний вихід) |
| Момент затягування | 0,5 Н·м |
| Напруга дискретного входу | 100...240 В ЗМІННИЙ СТРУМ |
| Напруга ізоляції | 1780 В |
| Напруга стану 0 дискретного входу | <= 40 В для дискретний вхід |
| Напруга стану 1 дискретного входу | >= 79 В для дискретний вхід |
| Робоча частота перемикань | 0,1 Гц (при Ie) для релейний вихід; 10 Гц (Режим холостого ходу) для релейний вихід |
| Сертифікація | IEC 60068-2-27 Ea; IEC 60068-2-6 Fc; IEC 61000-4-11; IEC 61000-4-12; IEC 61000-4-2 рівень 3; IEC 61000-4-3; IEC 61000-4-4 рівень 3; IEC 61000-4-5; IEC 61000-4-6 рівень 3 |
| Споживана потужність | 12 В·А без подовжувача; 17 В·А з подовжувачами |
| Стійкість до впливів середовища | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-2; Директива з електромагнітної сумісності відповідно до МЕК 61000-6-3; Директива з електромагнітної сумісності відповідно до МЕК 61000-6-4; Директива з електромагнітної сумісності відповідно до МЕК 61131-2 зона B; директива про низьку напругу відповідно до МЕК 61131-2 |
| Стійкість до коротких перерв живлення | 10 мс |
| Струм дискретного входу | 0,6 мА |
| Струм стану 0 дискретного входу | <= 0,5 мА (дискретний вхід) |
| Струм стану 1 дискретного входу | >= 0,17 мА (дискретний вхід) |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (клемна колодка), IP40 (передня панель) |
| Температура зберігання | -40...+70 °C |
| Тепловий струм виходу | 5 А на 2 виходи для релейний вихід; 8 А на 8 виходів для релейний вихід |
| Тип затискачів | Гвинтовий |
| Тип захисту | Від інверсії клем (команди керування не виконуються) |
| Тип контакту та з'єднання | Нормально відкритий для релейний вихід |
| Точність ходу годинника | 12 хв/рік на 0...55 °C; 6 с/місяць на 25 °C |
| Тривалість циклу | 6...90 мс |
| Час реакції | 50 мс з драбина програмування (Від рівня 0 до рівня 1) для дискретний вхід; 50 мс з драбина програмування (зі стану 1 В стан 0) для дискретний вхід; 50...255 мс з FBD програмування (Від рівня 0 до рівня 1) для дискретний вхід; 50...255 мс з FBD програмування (зі стану 1 В стан 0) для дискретний вхід; 10 мс (Від рівня 0 до рівня 1) для релейний вихід; 5 мс (зі стану 1 В стан 0) для релейний вихід |
| Частота | 50/60 Гц |
| Частота дискретного входу | 47...53 Гц; 57...63 Гц |
| Вага | 0,4 кг |
| Відносна вологість | 95 % (без конденсації) |
| Термін збереження даних без живлення | 10 років на 25 °C |
