| Код | 00251422 |
| Виробник | Schneider Electric |

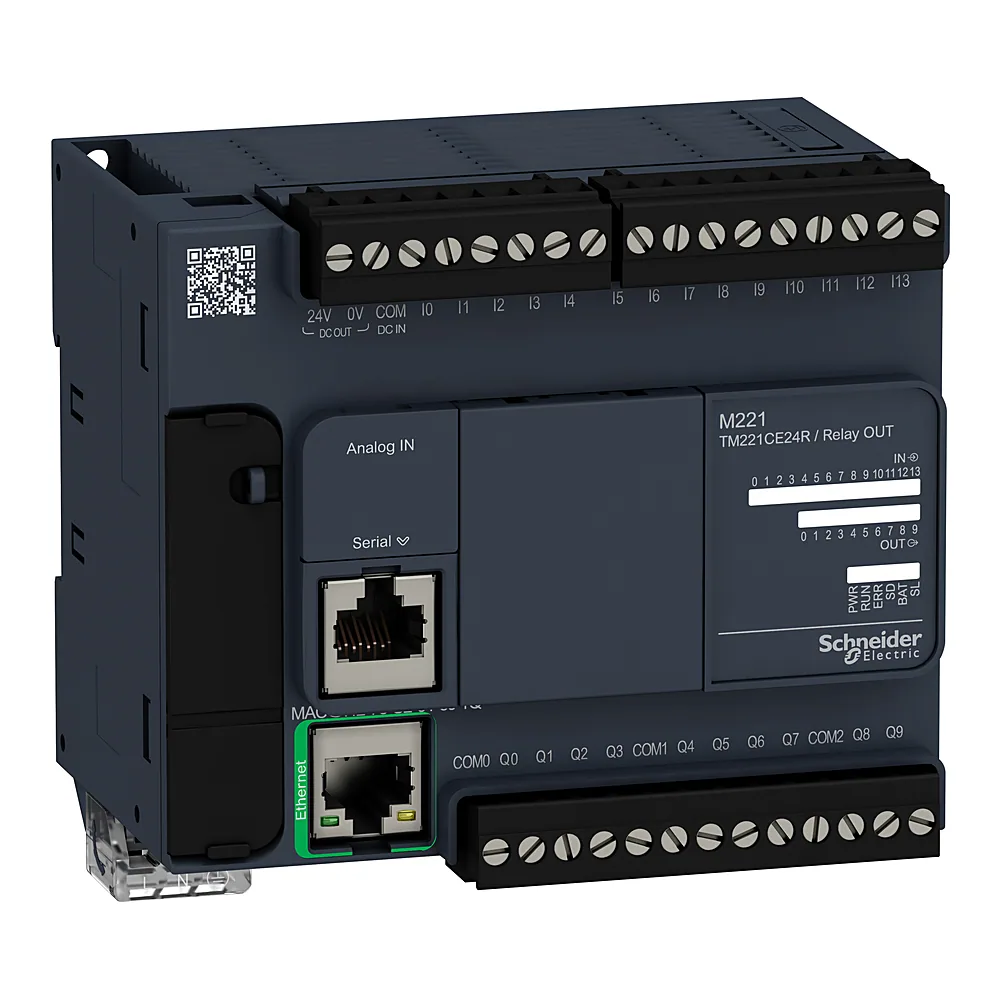

| Артикул виробника | TM221CE24R |
| Серія | M221 CONTROLLER |
| Абсолютна похибка вимірювання | +/- 1 % повної шкали для аналоговий вхід |
| Вбудований годинник | з |
| Вбудований інтерфейс | Порт USB з mini B USB 2,0 роз'єм; неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс; Ethernet з RJ45 роз'єм |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 м |
| Вихідний струм вбудованого джерела живлення | 0,52 А 5 В для шина розширення; 0,16 А 24 В для шина розширення |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на симетрична рейка; 3,5 мм на 5...8,4 Гц на монтаж панелі; 1 gn на 8,4...150 Гц на симетрична рейка; 1 gn на 8,4...150 Гц на монтаж панелі |
| Вхідний опір | 3,4 кОм для дискретний вхід; 100 кОм для Аналоговий вхід; 4,9 кОм для швидкий вхід |
| Глибина | 70 мм |
| Діапазон вихідної напруги | 125 В ПОСТІЙНИЙ СТРУМ; 277 В змінний струм |
| Діапазон напруги живлення | 85...264 В |
| Діапазон робочих температур | -10...+55 °C (горизонтальна установка); -10...+35 °C (вертикальна установка) |
| Допустима перенапруга на входах | +/- 30 В ПОСТІЙНИЙ СТРУМ для 5 хв (максимум) для Аналоговий вхід; +/- 13 В ПОСТІЙНИЙ СТРУМ (постійний) для Аналоговий вхід |
| Живлення | (послідовний)живлення послідовної лінії: 5 В, <200 мА |
| Живлення датчика | 24 В постійна напруга на 250 мА живлення від контролера |
| Інтегральний час | 1 с |
| Карта пам'яті | 2 ГБ SD-карта (опціонально) |
| Кількість аналогових входів | 2 на 0...10 В |
| Кількість дискретних виходів | 10 Реле |
| Кількість дискретних входів | 14 , дискретний вхід відповідно до МЕК 61131-2 Тип 1 |
| Кількість дискретних входів і виходів | 24 |
| Кількість лічильних входів | 4 швидкий вхід (HSC режим) на 100 кГц 32 біти |
| Контур регулювання | регульований ПІД-регулятор до 14 одночасних циклів |
| Країна виробництва | Китай |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Максимальна висота зберігання | 0...3000 м |
| Максимальна довжина кабелю між пристроями | екранований кабель <10 м для швидкий вхід; неекранований кабель <30 м для вихід; неекранований кабель <30 м для цифровий вхід; неекранований кабель <1 м для Аналоговий вхід |
| Максимальна кількість модулів розширення | 7 (локальний архітектура вводу/виводу); 14 (віддалений архітектура вводу/виводу) |
| Максимальна споживана потужність | 58 В·А на 100...240 В з макс кількістю модулів розширення вх/вих; 35 В·А на 100...240 В без модуля розширення вводу/виводу |
| Максимальний пусковий струм | 40 А |
| Максимальний розмір об'єктної області | 255 %TM таймерів; 512 %M бітів пам'яті; 8000 %MW слів пам'яті; 255 %C лічильників; 512 %KW константних слів |
| Максимальний струм на загальну клему виходів | 4 А на COM 2; 7 А на COM 0; 7 А на COM 1 |
| Маркування | CE |
| Механічна зносостійкість | 20000000 циклів для релейний вихід |
| Мінімальне навантаження | 1 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | Для PWR 1 світлодіод (зелений); для RUN 1 світлодіод (зелений); для помилка модуля (ERR) 1 світлодіод (червоний); для Доступ до SD-карти (SD) 1 світлодіод (зелений); для BAT 1 світлодіод (червоний); для Стан вводу/виводу 1 світлодіод на канал (зелений); для SL 1 світлодіод (зелений); для ACT Активність мережі Ethernet (зелений); для зв'язок (стан зв'язку) Лінія мережі Ethernet (жовтий) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; плата або панель із монтажним набором |
| Напруга дискретного виходу | 5...125 В постійного струму; 5...250 В змінного струму |
| Напруга дискретного входу | 24 В |
| Напруга стану 0 дискретного входу | <= 5 В для Вхід |
| Напруга стану 1 дискретного входу | >= 15 В для Вхід |
| Номінальна напруга | 100...240 В |
| Обсяг пам'яті | 256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій; 256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ |
| Пам'ять для резервних копій | 256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних |
| Порт Ethernet | 10BASE-T/100BASE-TX 1 порт з 100 м мідний кабель |
| Протокол зв'язку | Порт USB: USB протокол - SoMachine-Network; неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network; Ethernet протокол |
| Профіль обміну даними | Modbus TCP сервер; Modbus TCP slave пристрій; DHCP клієнт; Modbus TCP клієнт; Ethernet/IP адаптер |
| Рід струму дискретного входу | Постійна напруга |
| Роздільна здатність аналогового входу | 10 біт |
| Сертифікація | IACS E10; ANSI/ISA 12-12-01; CAN/CSA C22,2 № 213; UL 508; IEC 61131-2 |
| Стійкість до впливів середовища | Звичайне та вибухонебезпечне розташування |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3; 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3; 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2; 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до кондуктивних завад | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6; 3 В 0,1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL); 10 В фіксована частота (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Стійкість до коротких перерв живлення | 10 мс |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач); 2 кВ відповідно до МЕК 61000-4-4 (релейного виходу); 1 кВ відповідно до МЕК 61000-4-4 (I/O); 1 кВ відповідно до МЕК 61000-4-4 (Ethernet лінія); 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія) |
| Струм дискретного виходу | 2:00 AM |
| Струм дискретного входу | 7 мА для дискретний вхід; 5 мА для швидкий вхід |
| Ступінь забруднення | <= 2 |
| Ступінь захисту | IP20 |
| Температура зберігання | -25...+70 °C |
| Тип акумулятора | BR2032 чи CR2032X літієва неперезаряджувана |
| Тип дискретного виходу | Реле нормально розімкнуте |
| Тип електричного з'єднання | Знімна гвинтова клемна колодка для входів; знімна гвинтова клемна колодка для виходів; клемна колодка, 3 клема(и) для підключення живлення 24 В постійного струму; роз'єм, 4 клема(и) для аналогових входів; mini B USB 2,0 роз'єм для терміналу програмування |
| Тип захисту | Без захисту на 5 А |
| Тип сигналу керування | A/B; однофазний; імпульс/напрямок |
| Точність ходу годинника | <= 30 с/місяць на 25 °C |
| Ударостійкість | 98 м/с² для 11 мс |
| Ціна молодшого розряду | 10 мВ |
| Час виконання 1 тис. інструкцій | 0,3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0,2 мкс булевої операції |
| Час відгуку завдання події | 60 мкс час відгуку |
| Час перетворення | 1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід |
| Час реакції | 35 мкс вимкнення, I2...I5 клема(и) для Вхід; 10 мс увімкнення для вихід; 10 мс вимкнення для вихід; 5 мкс увімкнення, I0, I1, I6, I7 клема(и) для швидкий вхід; 35 мкс увімкнення, за допомогою клем клема(и) для Вхід; 5 мкс вимкнення, I0, I1, I6, I7 клема(и) для швидкий вхід; 100 мкс вимкнення, за допомогою клем клема(и) для Вхід |
| Час фільтрації входу | 0 мс для Вхід; 3 мс для Вхід; 12 мс для Вхід |
| Частота | 50/60 Гц |
| Частота комутацій (Увімк-Вимк/год) | 20 перемикань/хв з максимальним навантаженням |
| Швидкість передачі даних | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485; 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232; 480 Мбіт/с для USB |
| Ширина | 110 мм |
| Вага | 0,395 кг |
| Відносна вологість | 10...95 % (без конденсації) |
| Термін збереження даних без живлення | 1 рік на 25 °C (припиненням електропостачання) |
