| Код | 00237937 |
| Виробник | Schneider Electric |

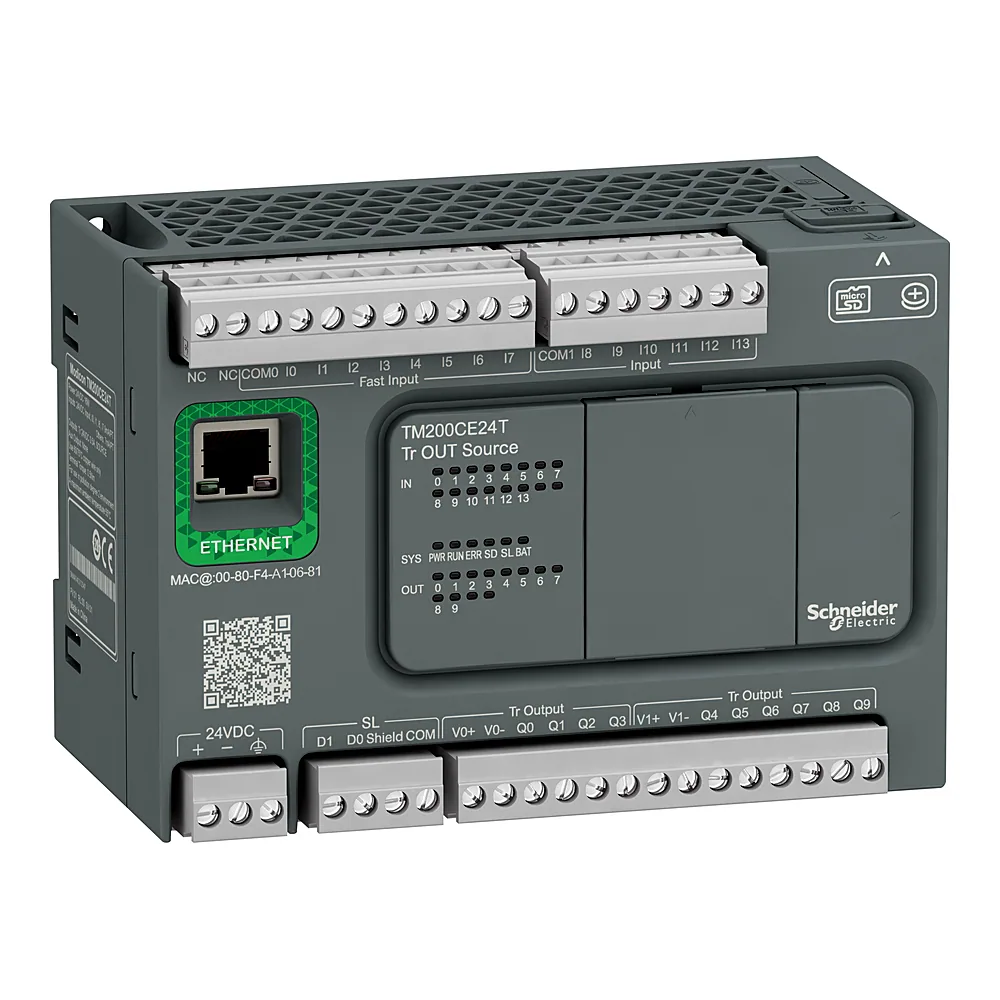

| Артикул виробника | TM200CE24T |
| Серія | M221 CONTROLLER |
| Вбудований інтерфейс | Порт USB з mini B USB 2,0 роз'єм; неізольований послідовний канал серійний номер 1 з блок контактів роз'єм та RS485 інтерфейс; неізольований послідовний канал серійний 2 з блок контактів роз'єм та RS232/RS485 інтерфейс; Ethernet Modbus TCP/IP Ethernet з RJ45 роз'єм та 1 порт Ethernet 10/100BASE-T інтерфейс; ізольоване послідовне з'єднання серійний 2 з блок контактів роз'єм та RS485 інтерфейс |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на симетрична рейка; 1 gn на 8,4...150 Гц на симетрична рейка; 3,5 мм на 5...8,7 Гц на монтаж панелі; 2 gn на 8,7...150 Гц на монтаж панелі |
| Вхідний опір | 3,3 кОм для дискретний вхід |
| Глибина | 70 мм |
| Діапазон напруги живлення | 20,4...28,8 В |
| Діапазон робочих температур | 0...55 °C |
| Ізоляція | неізольований між входами; між входом і внутрішньою логікою в 500 В змінний струм; між швидким входом і внутрішньою логікою в 500 В змінний струм; між вхідними групами в 500 В змінний струм; між виходом і внутрішньою логікою в 500 В змінний струм; між вихідними групами в 500 В змінний струм; між живленням і внутрішньою логікою в 500 В ПОСТІЙНИЙ СТРУМ |
| Інтегральний час | 1 с автоматичне скидання |
| Карта пам'яті | 32 ГБ карта пам'яті micro SD (опціонально) |
| Кількість дискретних виходів | Q0...Q1: 2 швидкий вихід (режим PLS/PWM/PTO); Q2...Q9: 8 транзисторний вихід |
| Кількість дискретних входів | I2...I5: 4 швидкий вхід; I0, I1, I6, I7: 4 високошвидкісний вхід; I8...I13: 6 постійні входи |
| Кількість дискретних входів і виходів | 24 |
| Кількість лічильних входів | 4 швидкий вхід (HSC режим) на 100 кГц 32 біти |
| Контур регулювання | регульований ПІД-регулятор до 14 одночасних циклів |
| Країна виробництва | Німеччина |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) тип 1 |
| Логіка дискретного виходу | Позитивна логіка (джерело) |
| Максимальна висота зберігання | 0...3000 м |
| Максимальна довжина кабелю між пристроями | неекранований кабель <50 м для Вхід; екранований кабель <10 м для швидкий вхід; екранований кабель <10 м для високошвидкісний вхід; неекранований кабель <150 м для вихід |
| Максимальна кількість модулів розширення | 4 з 64 дискретних виходів для релейний вихід; 4 з 138 дискретних виходів для транзисторний вихід |
| Максимальне падіння напруги | <1 В |
| Максимальний пусковий струм | 35 А |
| Максимальний струм витоку | 0,1 мА для транзисторний вихід |
| Максимальний струм на загальну клему виходів | 2 А на COM 0; 3 А на COM 1 |
| Маркування | CE |
| Місцева сигналізація | Для PWR 1 світлодіод (зелений); для RUN 1 світлодіод (зелений); для помилка модуля (ERR) 1 світлодіод (червоний); для Доступ до SD-карти (SD) 1 світлодіод (зелений); для BAT 1 світлодіод (червоний); для SL1 1 світлодіод (зелений); для Стан вводу/виводу 1 світлодіод на канал (зелений); для зв'язок (LK/ACT 10/100) 2 світлодіоди (зелений) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 плата або панель із монтажним набором відповідно до МЕК 60715 |
| Напруга дискретного виходу | 24 В постійного струму |
| Напруга дискретного входу | 24 В |
| Напруга стану 0 дискретного входу | <= 5 В для Вхід |
| Напруга стану 1 дискретного входу | >= 15 В для Вхід |
| Номінальна напруга | 24 В |
| Обсяг пам'яті | 512 байт внутрішній флеш-пам'ять пам'яті для резервне копіювання програм |
| Протокол зв'язку | Порт USB: USB протокол - SoMachine-Network; неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network; Ethernet Modbus TCP/IP: Modbus TCP/IP протокол клієнт/сервер |
| Рід струму дискретного входу | Постійна напруга |
| Сертифікація | IEC 61010-2-201; IEC 61131-2 |
| Споживана потужність | 16 В на 24 В ПОСТІЙНИЙ СТРУМ (з максимальним вводом/виводом) |
| Стійкість до коротких перерв живлення | 2 мс |
| Струм дискретного виходу | 0,5 A |
| Струм дискретного входу | 7 мА для Вхід |
| Ступінь забруднення | <= 2 |
| Ступінь захисту | IP20 |
| Температура зберігання | -25...+70 °C |
| Тип акумулятора | BR2032 Li-CFx (Літій-вуглецевий монофторид), час автономної роботи: 5 рік(роки) |
| Тип дискретного виходу | Транзистор |
| Тип електричного з'єднання | Mini B USB 2,0 роз'ємдля терміналу програмування; RJ45 роз'ємдля підключення мережі Ethernet; знімний гвинтова клемна колодкадля входів; знімний гвинтова клемна колодкадля виходів; знімний гвинтова клемна колодка, 3 клема(и) для підключення живлення 24 В постійного струму; знімний гвинтова клемна колодка, 4 клема(и) для підключення послідовного каналу1 |
| Тип захисту | Захист від перевантаження та короткого замикання на 2 А |
| Тип сигналу керування | квадратура (x1, x2, x4) на 100 кГц для швидкий вхід (HSC режим); імпульс/напрямок на 100 кГц для швидкий вхід (HSC режим); однофазний на 100 кГц для швидкий вхід (HSC режим); CW/CCW на 100 кГц для швидкий вхід (HSC режим) |
| Точність ходу годинника | <= 90 с/місяць на 25 °C |
| Ударостійкість | 15 gn для 11 мс; 30 gn для 6 мс |
| Функція позиціонування | PWM/PLS 2 канал(и) на 100 кГц |
| Час виконання 1 тис. інструкцій | 0,3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0,2 мкс булевої операції |
| Час відгуку завдання події | 60 мкс час відгуку |
| Час реакції | 1 мс увімкнення, Q0...Q9 клема(и) для вихід; 1 мс вимкнення, Q0...Q9 клема(и) для вихід; 5 мкс вимкнення, I0, I1, I6, I7 клема(и) для високошвидкісний вхід; 5 мкс увімкнення, I0, I1, I6, I7 клема(и) для високошвидкісний вхід; 100 мкс вимкнення, I2...I5 клема(и) для швидкий вхід; 35 мкс увімкнення, I2...I5 клема(и) для швидкий вхід; 100 мкс вимкнення, I8...I13 клема(и) для постійні входи; 35 мкс увімкнення, I8...I13 клема(и) для постійні входи |
| Час фільтрації входу | 0 мс для Вхід; 3 мс для Вхід; 12 мс для Вхід |
| Частота імпульсного виходу | 100 кГц для швидкий вихіл (режим PWM/PLS) на Q0...Q1 канал |
| Швидкість передачі даних | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485; 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232; 12 Мбіт/с для USB; 10/100 Мбіт/с для шини довжиною 100 м для Ethernet Modbus TCP/IP |
| Ширина | 130 мм |
| Вага | 0,424 кг |
| Відносна вологість | 10...95 % (без конденсації) |
| Термін збереження даних без живлення | 3 роки на 25 °C (припиненням електропостачання) |
