| Код | 00250952 |
| Виробник | Schneider Electric |

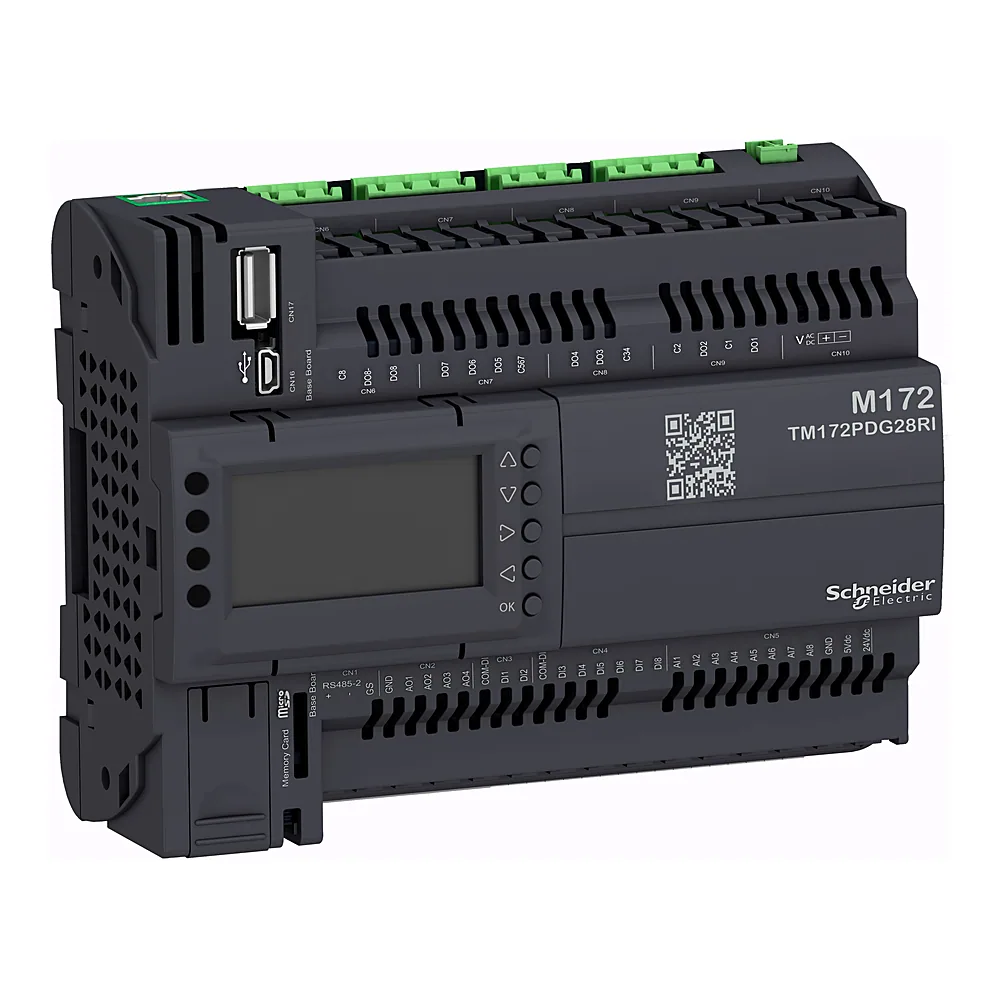

| Артикул виробника | TM172PDG28RI |
| Серія | M221 CONTROLLER |
| Вбудований годинник | Так |
| Висота | 110 мм |
| Вхідний опір | 20 кОм |
| Глибина | 60,5 мм |
| Діапазон робочих температур | -20...+65 °C відповідно до UL 60730-1; -20...+60 °C горизонтальний відповідно до UL 60730-1 |
| Живлення датчика | 5 В постійна напруга на 50 мА живлення від контролера; 24 В постійна напруга на 150 мА живлення від контролера |
| Категорія перенапруги | 2 |
| Кількість аналогових виходів | 2 напруга, діапазон: 0...10 В; 2 напруга/струм, діапазон: 4...20 мА або 0...10 В або ШІМ (2 кГц) |
| Кількість аналогових входів | 8 конфігурується парою |
| Кількість входів/виходів | 28; 8 цифровий вхід (и); 8 аналоговий вхід (и); 4 аналоговий вихід (и); 8 цифровий вихід (и) |
| Кількість дискретних виходів | 1 для релейні виходи SPDT з незалежним загальним; 3 для релейні виходи SPST з одним загальним; 2 для релейні виходи SPST з одним загальним; 2 для релейні виходи SPST з незалежним загальним |
| Кількість дискретних входів | 8 |
| Кількість портів | 1 CAN порт - блок гвинтових контактів; 1 USB тип A - USB тип A гніздо; 1 USB тип mini B - Порт USB-пристрою Mini-B; 2 RS485 - блок гвинтових контактів (Послідовний зв'язок Modbus або BACnet MS/TP); 1 Ethernet - RJ45 (Modbus TCP і BACnet IP з веб-сервером) |
| Країна виробництва | Німеччина |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Макс. висота встановлення | 2000 м |
| Місцева сигналізація | Для програмований 1 світлодіод (червоний); для програмований 1 світлодіод (жовтий); для програмований 1 світлодіод (зелений); для живлення 1 світлодіод (зелений) |
| Монтажна опора | кріплення на панель з аксесуаром; DIN-рейка |
| Напруга дискретного входу | 24 В Змінний/постійний струм |
| Номінальна напруга | 24 В AC, 20...38 В DC |
| Сертифікація | CE; CSA; cURus; EAC; RCM |
| Споживана потужність | 12 Вт на 24 В Змінний/постійний струм |
| Струм дискретного виходу | 3 A для Реле SPDT; 3 A для Реле SPST |
| Струм дискретного входу | 2,5 мА |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура зберігання | -30...+70 °C |
| Тип аналогового входу | повний опір 0...1500 hOhm - роздільна здатність 1 hOhm на 10 кОм; повний опір 0...300 daOhm - роздільна здатність 1 daOhm на 2 кОм; NTC 103AT-2 Beta 3435 датчик температури - 50...110 °C - роздільна здатність 0,1 °C на 10 кОм; напруга 0...10 В - роздільна здатність 1 цифра на > 10 кОм; NTC NK103 Beta 3977 датчик температури - 40...137 °C - роздільна здатність 0,1 °C на 10 кОм (розширений); струм 0...20 мA/4...20 мA - роздільна здатність 1 цифра на < 150 Ом; PTC датчик температури - 55...150 °C - роздільна здатність 0,1 °C на 2 кОм; напруга 0...5 В - роздільна здатність 1 цифра на > 20 кОм (абсолютний або ратіометричний); Pt 1000 датчик температури - 200...850 °C - роздільна здатність 0,1 °C на 2 кОм; пряме введення на > 10 кОм |
| Тип дисплея | Підсвічування LCD - 128×64 пікселів |
| Точність | NTC NK103 Beta 3977 - 40...+110 °C +/- 1 °C; NTC NK103 Beta 3977 110...137 °C +/- 1,9 °C; NTC 103AT-2 Beta 3435 - 50...110 °C +/- 1 °C; PTC - 55...155 °C +/- 1,1 °C; Pt 1000 - 200...-100 °C +/- 10 °C; Pt 1000 - 100...-50 °C +/- 2,5 °C; Pt 1000 - 50...100 °C +/- 1,5 °C; Pt 1000 100...400 °C +/- 2,4 °C; Pt 1000 400...850 °C +/- 10 °C; 0...20 мА 0...4 мА +/- 2 % від повної шкали +/- 1 цифра; 0...20 мА 4...20 мА +/- 1 % від повної шкали +/- 1 розряд; 4...20 мА +/- 1 % від повної шкали +/- 1 розряд; 0...10 В +/- 1 % від повної шкали +/- 1 розряд; 0...5 В +/- 1 % від повної шкали +/- 1 розряд; Ом 0...1500 hOhm +/- 8,5 гОм; даОм 0...300 даОм +/- 2,5 даОм |
| Ширина | 144 мм |
| Вага | 0,3 кг |
| Відносна вологість | 5...95 % (без конденсації) |
