| Код | 00261357 |
| Виробник | Schneider Electric |

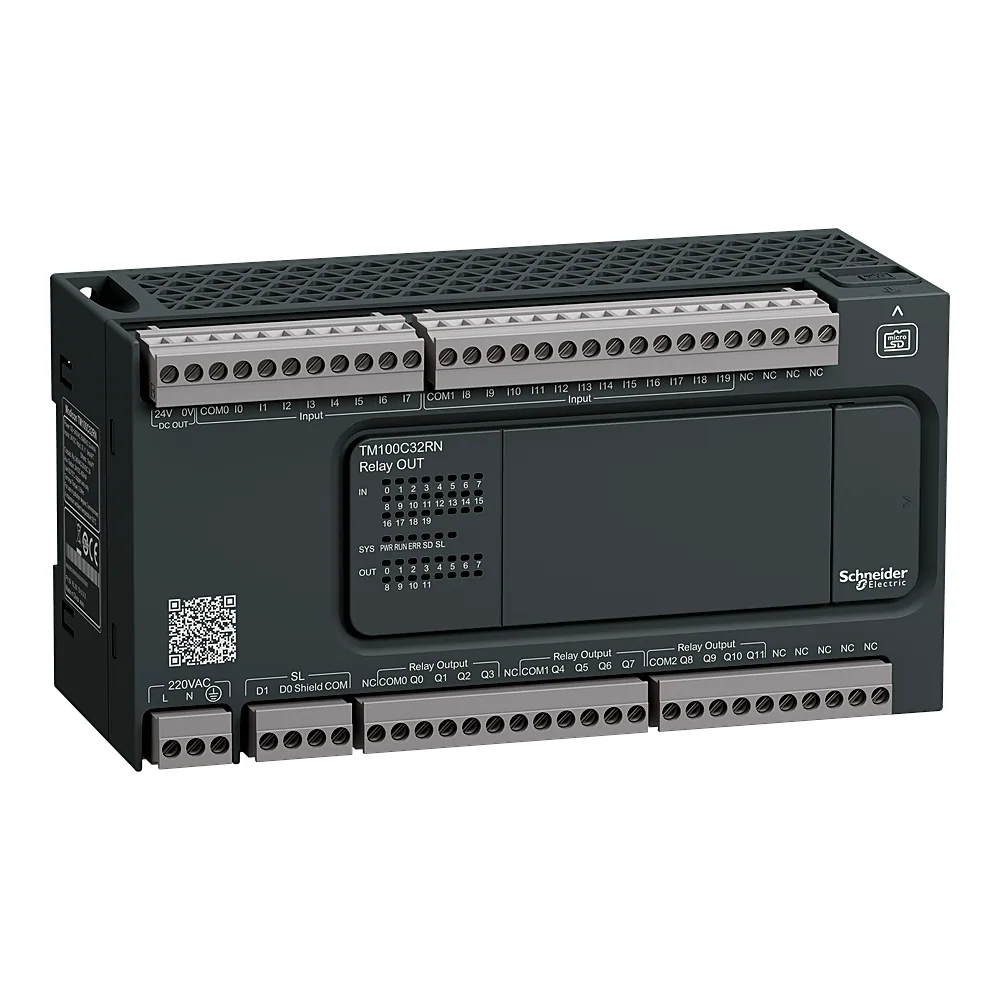

| Артикул виробника | TM100C32RN |
| Серія | M221 CONTROLLER |
| Вбудований інтерфейс | Порт USB з mini B USB 2,0 роз'єм; неізольований послідовний канал серійний номер 1 з блок контактів роз'єм та RS485 інтерфейс; неізольований послідовний канал серійний 2 з блок контактів роз'єм та RS232/RS485 інтерфейс |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на симетрична рейка; 1 gn на 8,4...150 Гц на симетрична рейка; 3,5 мм на 5...8,4 Гц на монтаж панелі; 3 gn на 8,4...150 Гц на монтаж панелі |
| Вхідний опір | 3,3 кОм для постійні входи; 3,3 кОм для швидкий вхід; 2,81 кОм для високошвидкісний вхід |
| Глибина | 70 мм |
| Діапазон вихідної напруги | 30 В ПОСТІЙНИЙ СТРУМ; 250 В змінний струм |
| Діапазон напруги живлення | 85...264 В |
| Діапазон робочих температур | 0...55 °C |
| Електрична зносостійкість | 100 000 циклів |
| Живлення датчика | 24 В постійна напруга |
| Ізоляція | між входом і внутрішньою логікою в 560 В змінний струм; між швидким входом і внутрішньою логікою в 560 В змінний струм; між вхідними групами в 560 В змінний струм; неізольований між входами; між виходом і внутрішньою логікою в 1780 В змінний струм; між вихідними групами в 1780 В змінний струм; між живленням і внутрішньою логікою в 1780 В змінний струм |
| Карта пам'яті | 32 ГБ карта пам'яті micro SD (опціонально) |
| Кількість дискретних виходів | 12 реле |
| Кількість дискретних входів | I2...I5: 4 швидкий вхід; I0...I1: 2 високошвидкісний вхід; I6...I19: 14 постійні входи |
| Кількість дискретних входів і виходів | 32 |
| Кількість лічильних входів | 2 швидкий вхід (HSC режим) на 60 кГц 32 біти |
| Контур регулювання | регульований ПІД-регулятор до 14 одночасних циклів |
| Країна виробництва | Німеччина |
| Максимальна висота зберігання | 0...3000 м |
| Максимальна довжина кабелю між пристроями | екранований кабель <10 м для швидкий вхід; екранований кабель <10 м для високошвидкісний вхід; неекранований кабель <150 м для вихід; неекранований кабель <50 м для постійні входи |
| Максимальний пусковий струм | 50 А |
| Максимальний струм на загальну клему виходів | 4 А на COM 0; 4 А на COM 1; 4 А на COM 2 |
| Механічна зносостійкість | 20000000 циклів для релейний вихід |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | Для PWR 1 світлодіод (зелений); для RUN 1 світлодіод (зелений); для помилка модуля (ERR) 1 світлодіод (червоний); для Доступ до SD-карти (SD) 1 світлодіод (зелений); для SL1 1 світлодіод (зелений); для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 плата або панель із монтажним набором відповідно до МЕК 60715 |
| Напруга дискретного виходу | 24 В постійного струму; 220 В змінного струму |
| Напруга дискретного входу | 24 В |
| Напруга стану 0 дискретного входу | <= 5 В для Вхід |
| Напруга стану 1 дискретного входу | >= 15 В для Вхід |
| Номінальна напруга | 100...240 В |
| Обсяг пам'яті | 1024 кБ внутрішній флеш-пам'ять пам'яті з 10000 інструкцій для резервне копіювання програм |
| Протокол зв'язку | Порт USB: USB протокол - SoMachine-Network; неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network |
| Рід струму дискретного входу | Постійна напруга |
| Сертифікація | CE |
| Споживана потужність | 32...44 В·А на 100...240 В змінний струм (з максимальним вводом/виводом) |
| Стійкість до коротких перерв живлення | 10 мс |
| Струм дискретного виходу | 2:00 AM |
| Струм дискретного входу | 7 мА для постійні входи; 7 мА для швидкий вхід; 9 мА для високошвидкісний вхід |
| Ступінь забруднення | <= 2 |
| Ступінь захисту | IP20 |
| Температура зберігання | -25...+70 °C |
| Тип дискретного виходу | Реле нормально розімкнуте |
| Тип електричного з'єднання | Знімний гвинтова клемна колодкадля входів; знімний гвинтова клемна колодкадля виходів; знімний гвинтова клемна колодка, 4 клема(и) для підключення послідовного каналу1; mini B USB 2,0 роз'ємдля терміналу програмування; знімний гвинтова клемна колодка, 3 клема(и) для підключення живлення 100...240 В змінного струму |
| Тип сигналу керування | квадратура (x1, x2, x4) на 60 кГц для швидкий вхід (HSC режим); імпульс/напрямок на 60 кГц для швидкий вхід (HSC режим); однофазний на 60 кГц для швидкий вхід (HSC режим); CW/CCW на 60 кГц для швидкий вхід (HSC режим) |
| Ударостійкість | 15 gn для 11 мс; 30 gn для 6 мс |
| Час виконання 1 тис. інструкцій | 0,3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0,2 мкс булевої операції |
| Час відгуку завдання події | 60 мкс час відгуку |
| Час фільтрації входу | 0 мс для Вхід; 3 мс для Вхід; 12 мс для Вхід |
| Частота | 50/60 Гц |
| Частота комутацій (Увімк-Вимк/год) | 0,1 Гц з максимальним навантаженням; 5 Гц без максимального навантаження |
| Швидкість передачі даних | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485; 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232; 12 Мбіт/с для USB |
| Ширина | 175 мм |
| Вага | 0,435 кг |
| Відносна вологість | 10...95 % (без конденсації) |
