| Код | 00147357 |
| Виробник | Schneider Electric |

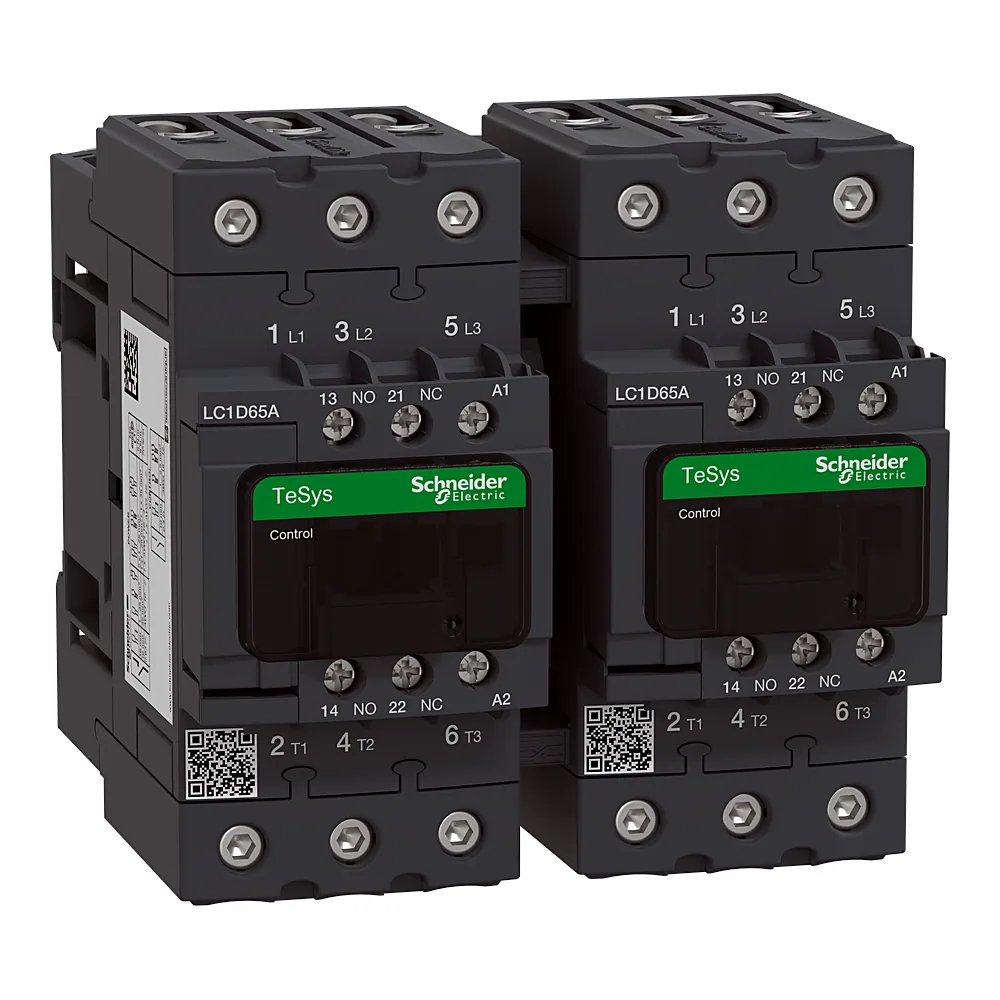

| Артикул виробника | LC2D65AM7 |
| Серія | TESYS DECA |
| Випробування розжареним дротом | 850 °C |
| Висота | 122 мм |
| Вібро- та ударостійкість | Вібрації контактор розімкнено: 2 Гн, 5...300 Гц; вібрації контактор замкнутий: 4 Гн, 5...300 Гц; удари контактор розімкнено: 10 Гн протягом 11 мс; удари контактор замкнутий: 15 Гн за 11 мс |
| Втрати потужності | 4...5 Вт |
| Глибина | 120 мм |
| Діапазон потужності | 15...25 кВт в200-240 В 3 фази; 30...50 кВт в380-440 В 3 фази; 30...50 кВт в480-500 В 3 фази |
| Діапазон робочих температур | -40...+60 °C |
| Електрична зносостійкість | 1 450 000 циклів |
| Захисна кришка | Так |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Категорія застосування | AC-1, AC-3, AC-3e |
| Категорія перенапруги | 3 |
| Кількість полюсів | 3P |
| Кількість та вид додаткових контактів | 1NO+1NC |
| Кількість та вид контактів | 3NO |
| Кліматична стійкість | відповідно до IACS E10; відповідно до МЕК 60947-1 додаток Q категорія D |
| Країна виробництва | Франція |
| Макс. висота встановлення | 3000 м |
| Максимальна частота операцій | 3600 цикл/год на < 60 °C |
| Межі напруги кола керування | 0,8...1,1 Uc |
| Механічна зносостійкість | 6 000 000 циклів |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм; ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2; коло подачі живлення: 8 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 25...35 мм² шестигранна головка гвинта 4 мм; коло подачі живлення: 5 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 1...25 мм² шестигранна головка гвинта 4 мм; ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2; коло подачі живлення: 2,5 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 220 В AC |
| Номінальна вмикаюча здатність | 1000 А |
| Номінальна здатність відключення | 1 кА |
| Номінальна робоча напруга Ue | ≤ 690 В AC, ≤ 300 В DC |
| Номінальний короткочасно витримуваний струм I cw | 900 А |
| Номінальний робочий струм | 65 А |
| Номінальний струм запобіжника | 125 А gG |
| Опір ізоляції | > 10 МОм |
| Показники надійності | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Потужність втягування котушки керування | 160 В·А |
| Потужність двигуна (AC-3) | 30 кВт |
| Потужність утримання котушки керування | 15 В·А |
| Рід струму кола керування | Змінний струм на 50/60 Гц |
| Розсіювана потужність на полюс | 6,3 Вт |
| Середній імпеданс | 1,5 мОм |
| Сертифікація | BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Сумісність | M2 |
| Температура зберігання | -60...+80 °C |
| Технологія котушки | Без вбудованого модуля придушення |
| Тип блокування | Механічні |
| Тип затискачів | ланцюг управління Гвинтовий затискач 1 кабель(і) 1...4 мм²гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 2 кабель(і) 1...4 мм²гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 1 кабель(і) 1...4 мм²гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 2 кабель(і) 1...2,5 мм²гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 1 кабель(і) 1...4 мм²Твердий; ланцюг управління Гвинтовий затискач 2 кабель(і) 1...4 мм²Твердий; коло подачі живлення Гвинтові з'єднувачі EverLink BTR 1 кабель(і) 1...35 мм²гнучкий без кабельного наконечника; коло подачі живлення Гвинтові з'єднувачі EverLink BTR 2 кабель(і) 1...25 мм²гнучкий без кабельного наконечника; коло подачі живлення Гвинтові з'єднувачі EverLink BTR 1 кабель(і) 1...35 мм²гнучкий з кабельним наконечником; коло подачі живлення Гвинтові з'єднувачі EverLink BTR 2 кабель(і) 1...25 мм²гнучкий з кабельним наконечником; коло подачі живлення Гвинтові з'єднувачі EverLink BTR 1 кабель(і) 1...35 мм²Твердий; коло подачі живлення Гвинтові з'єднувачі EverLink BTR 2 кабель(і) 1...25 мм²Твердий |
| Тип монтажу | Рейка; пластина |
| Тип пускача двигуна | Реверсивний контактор |
| Умовний тепловий струм у відкритому виконанні | 80 А |
| Час замикання і розмикання | 4...19 мс відкриття; 12...26 мс закриття |
| Час неперекриття контактів | 1,5 мс |
| Частота кола сигналізації | 25...400 Гц |
| Ширина | 119 мм |
| Вага | 1,89 кг |
