Контактор TeSys D 3P 38 А 1NO+1NC 220 В 50 Гц Schneider Electric LC1D38M7

Name: Контактор TeSys D 3P 38 А 1NO+1NC 220 В 50 Гц Schneider Electric LC1D38M7
Brand: Schneider Electric
SKU: 00079546
Price: 5602.28 UAH
Availability: PreOrder

Код товару:

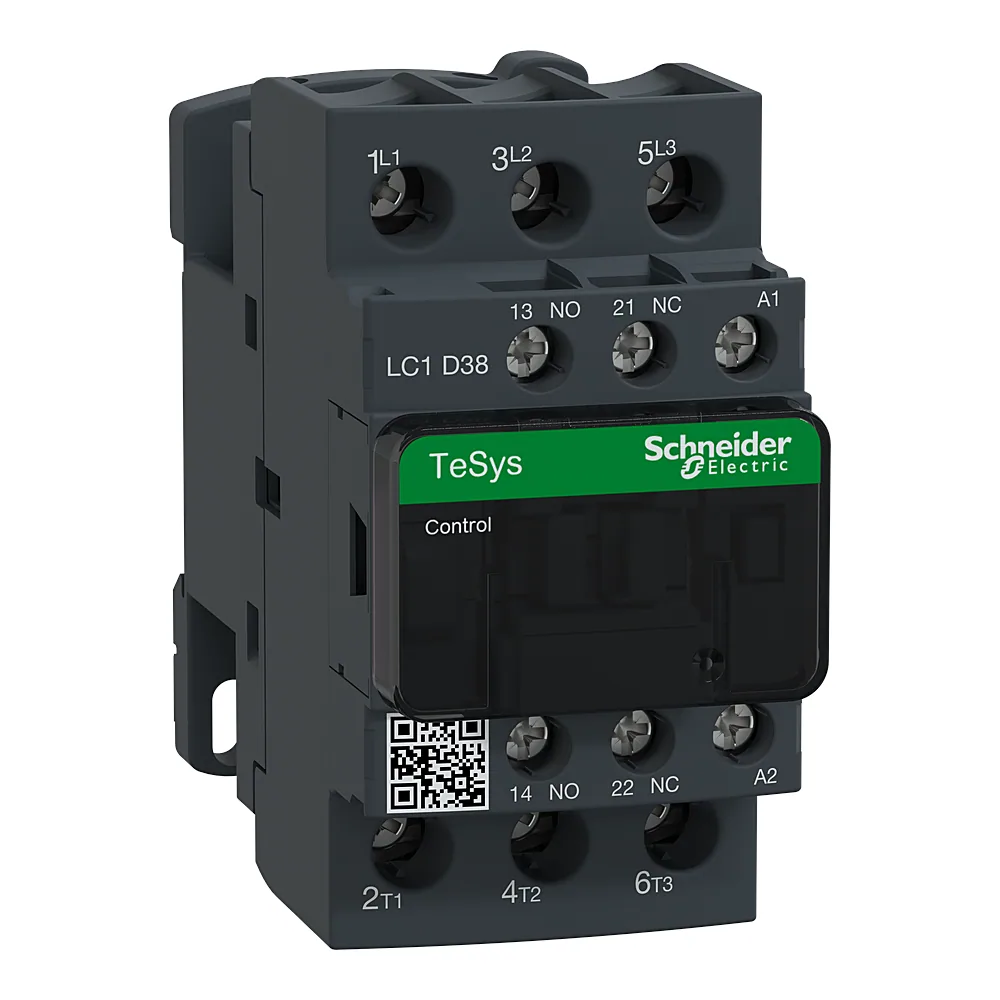

Фото ілюстративне — вигляд товару може відрізнятися.

5 602²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 51,1 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 79546
Виробник: Schneider Electric
Артикул: LC1D38M7
Тип виробу: Контактор
Серія: TESYS DECA
Кількість полюсів: 3P
3P(108)
4P(15)
Номінальний робочий струм: 38 А
9 А(3)
12 А(3)
18 А(3)
25 А
32 А(2)
38 А
40 А
50 А
65 А(2)
Ступінь захисту: IP20
Кількість та вид додаткових контактів: 1NO+1NC
1NO+1NC(120)
4NO
Кількість та вид контактів: 3NO
2NO+2NC(4)
3NO(108)
4NO(11)
Напруга схеми керування: 220 В AC
24 В AC
24 В DC
48 В AC
110 В AC
220 В AC
220 В DC
230 В AC
Номінальна робоча напруга Ue: ≤ 690 В AC, ≤ 300 В DC

Усі характеристики

Код	00079546
Виробник	Schneider Electric
Артикул виробника	LC1D38M7
Серія	TESYS DECA
Випробування розжареним дротом	850 °C
Висота	85 мм
Вібро- та ударостійкість	Вібрації контактор розімкнено (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц); удари контактор замкнутий (15 Гн за 11 мс); удари контактор розімкнено (8 Гн за 11 мс)
Втрати потужності	2...3 Вт
Глибина	92 мм
Діапазон робочих температур	-40...+60 °C
Електрична зносостійкість	1 400 000 циклів
Захисна кришка	Так
Захисна обробка	TH відповідно до МЕК 60068-2-30
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-1, AC-3, AC-3e, AC-4
Категорія перенапруги	3
Кількість полюсів	3P
Кількість та вид додаткових контактів	1NO+1NC
Кількість та вид контактів	3NO
Кліматична стійкість	відповідно до IACS E10 вплив вологого тепла; відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла
Країна виробництва	Франція
Макс. висота встановлення	3000 м
Максимальна частота операцій	3600 цикл/год на < 60 °C
Межі напруги кола керування	0,8...1,1 Uc
Механічна зносостійкість	15 000 000 циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА
Момент затягування	2,5 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	220 В AC
Номінальна вмикаюча здатність	550 А
Номінальна здатність відключення	550 А
Номінальна робоча напруга Ue	≤ 690 В AC, ≤ 300 В DC
Номінальний короткочасно витримуваний струм I cw	430 А
Номінальний робочий струм	38 А
Номінальний струм запобіжника	63 А gG
Опір ізоляції	> 10 МОм
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Потужність втягування котушки керування	70 В·А
Потужність двигуна (AC-3)	18,5 кВт на 500 В змінний струм 50/60 Гц (AC-3); 18,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3); 7,5 кВт на 400 В змінний струм 50/60 Гц (AC-4); 18,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3); 9 кВт на 220...230 В змінний струм 50/60 Гц (AC-3); 18,5 кВт на 415...440 В змінний струм 50/60 Гц (AC-3); 18,5 кВт на 500 В змінний струм 50/60 Гц (AC-3e); 18,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e); 18,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e); 9 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e); 18,5 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e)
Потужність утримання котушки керування	7 В·А
Рід струму кола керування	Змінний струм на 50/60 Гц
Розсіювана потужність на полюс	3 Вт
Середній імпеданс	2 мОм
Сертифікація	BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UL
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	M2
Технологія котушки	Без вбудованого модуля придушення
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 2,5...10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 2 2,5...10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 1...10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 2 1,5...6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 1,5...10 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 2 2,5...10 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Тип монтажу	Рейка; пластина
Умовний тепловий струм у відкритому виконанні	50 А
Час замикання і розмикання	4...19 мс відкриття; 12...22 мс закриття
Час неперекриття контактів	1,5 мс
Частота кола сигналізації	25...400 Гц
Ширина	45 мм
Вага	0,38 кг

Опис

Контактор Schneider Electric TeSys D LC1D38M7 - це триполюсний нереверсивний модульний контактор на номінальний струм 38 А з котушкою на 220 В змінного струму. Він призначений для комутації силових навантажень і дистанційного керування електродвигунами, освітленням та іншими споживачами. Завдяки корпусному виконанню та монтажу на DIN-рейку або пластину підходить для будь-якого розподільного щита.

Переваги

Надійна комутація до 38 А - контактор розрахований на робочий струм 38 А в категорії AC-3 при напрузі до 440 В, що дозволяє керувати двигунами потужністю до 18,5 кВт за 380 В.
Вбудовані допоміжні контакти - має один нормально відкритий і один нормально закритий контакт (1НО+1НЗ) для сигналізації або блокування.
Високий комутаційний ресурс - електрична зносостійкість становить 1,4 млн циклів при номінальному струмі AC-3, механічна - 15 млн циклів.
Широкий діапазон робочих температур - від -40 до +140 °C, що дозволяє використовувати контактор у неопалюваних приміщеннях.
Компактні розміри - займає всього 2,5 модулі по 17,5 мм (ширина 45 мм), що економить місце в щитку.

Де застосовується

Керування трифазними електродвигунами в промисловому обладнанні, насосах, вентиляторах, компресорах.
Комутація освітлювальних мереж, систем опалення та кондиціонування в адміністративних і житлових будівлях.

Технічні особливості

Контактор виконаний за стандартами IEC 60947-4-1 та EN 60947-4-1, має ступінь захисту IP20 та категорію перенапруги III. Монтаж - на DIN-рейку або монтажну пластину. Момент затягування гвинтових затискачів ланцюга управління - 1,7 Нм (викрутка з плоским жалом 6 мм). Для силових кіл рекомендований переріз провідників - до 50 мм² (залежно від струму). Контактор сумісний з усією серією TeSys D: додатковими контактними блоками, тепловими реле (хоча в даній моделі реле відсутнє) та механічними блоками блокування. Робочий час відкриття - 4…19 мс, закриття - 12…22 мс. Розсіювана потужність на полюс: 5 Вт (AC-1), 3 Вт (AC-3, AC-3e). Виробництво - Франція.
