| Код | 00256075 |
| Виробник | Schneider Electric |

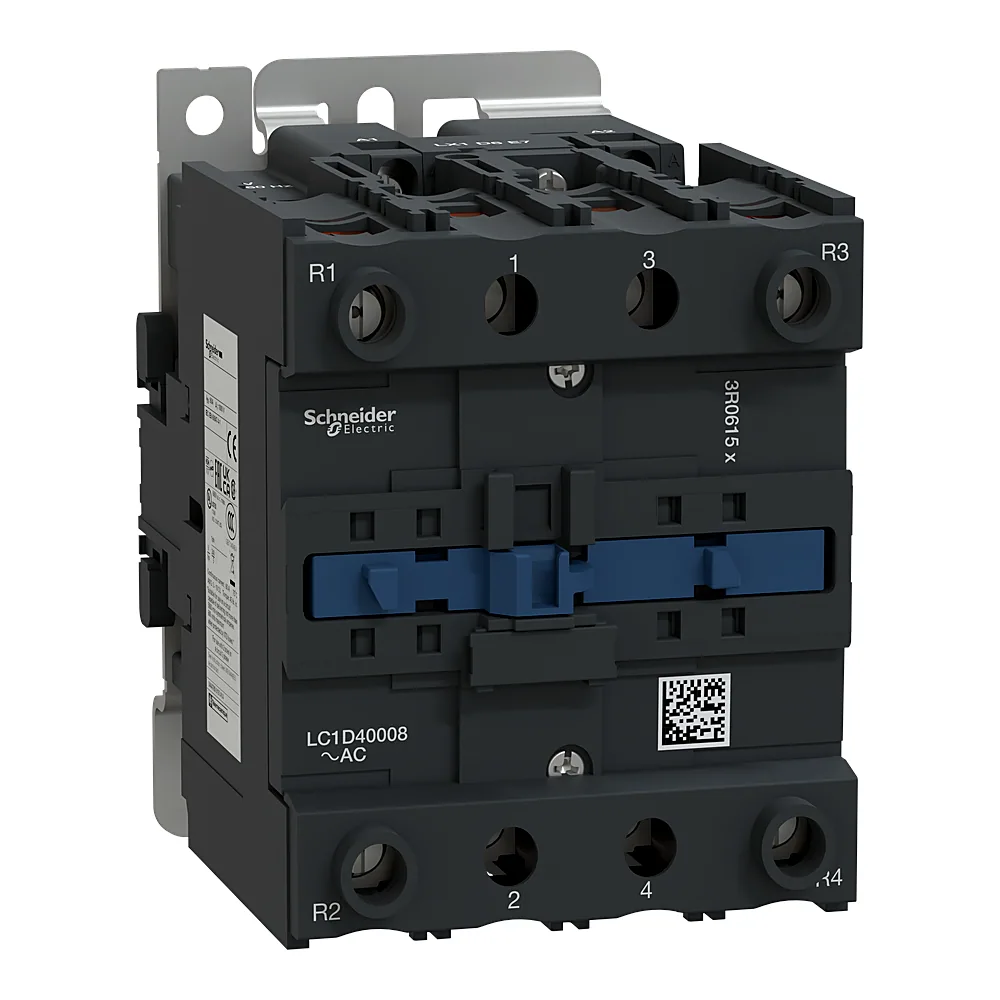

| Артикул виробника | LC1D40008E7 |
| Серія | TESYS DECA |
| Випробування розжареним дротом | 850 °C |
| Висота | 127 мм |
| Висота над рівнем моря | 3000 м |
| Вібро- та ударостійкість | Удари контактор розімкнено (8 Гн за 11 мс); удари контактор замкнутий (10 Гн протягом 11 мс); вібрації контактор розімкнений (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц) |
| Втрати потужності | 4...5 Вт |
| Глибина | 125 мм |
| Допустима температура навколишнього середовища | -40...+60 °C |
| Електрична зносостійкість | 1 400 000 циклів |
| Захисна кришка | Відсутній |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Категорія застосування | AC-1 |
| Категорія перенапруги | 3 |
| Кількість та вид контактів | 2 NO + 2 NC |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла |
| Країна виробництва | Чеська Республіка |
| Максимальна частота операцій | 3600 цикл/год на < 60 °C |
| Межі напруги кола керування | 0,8...1,1 Uc |
| Механічна зносостійкість | 6 мільйонів циклів |
| Момент затягування | ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм; ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2; коло подачі живлення: 8 Н.м - на Гвинтовий затискач - кабель 25...35 мм² шестигранна головка гвинта 4 мм; коло подачі живлення: 5 Н.м - на Гвинтовий затискач - кабель 1...25 мм² шестигранна головка гвинта 4 мм; ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | Рейка; пластина |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 48 В AC |
| Номінальна вмикаюча здатність | 800 А |
| Номінальна здатність відключення | 800 А |
| Номінальна робоча напруга Ue | ≤ 690 В AC, ≤ 300 В DC |
| Номінальний короткочасно витримуваний струм I cw | 720 А |
| Номінальний робочий струм | 60 А |
| Номінальний струм запобіжника | 80 А gG |
| Опис полюсів | 4P |
| Показники надійності | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Потужність втягування котушки керування | 160 В·А |
| Потужність утримання котушки керування | 15 В·А |
| Рід струму кола керування | Змінний струм на 50/60 Гц |
| Розсіювана потужність на полюс | 5,4 Вт |
| Середній імпеданс | 1,5 мОм |
| Сертифікація | BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UL |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Сумісність | M1 |
| Технологія котушки | Без вбудованого модуля придушення |
| Умовний тепловий струм у відкритому виконанні | 60 А |
| Час замикання і розмикання | 4...19 мс відкриття; 12...26 мс закриття |
| Ширина | 85 мм |
| Вага | 1,44 кг |
