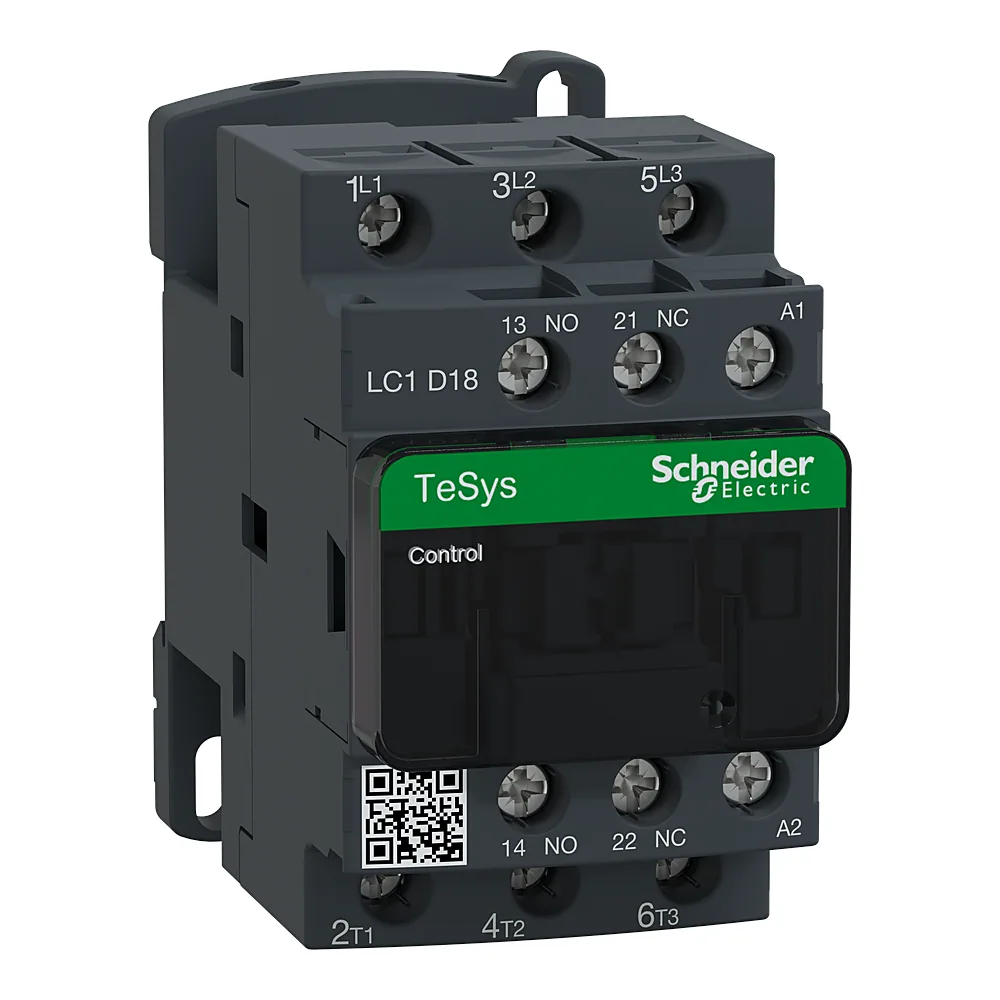

Name: Контактор TeSys D 18 А 7,5 кВт 220 В AC 400 В Schneider Electric LC1D18M7
Brand: Schneider Electric
SKU: 00079412
Price: 2841.08 UAH
Availability: InStock

Контактор TeSys D 18 А 7,5 кВт 220 В AC 400 В Schneider Electric LC1D18M7

2 841⁰⁸ ₴шт

Купити

Порівняти

Під замовлення 34 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 51,1 МБ

Основні характеристики

Код товару: 79412
Виробник: Schneider Electric
Артикул: LC1D18M7
Тип виробу: Контактор
Серія: TESYS DECA
Кількість полюсів: 3P
3P(108)
4P(15)
Номінальний робочий струм: 18 А
9 А(3)
12 А(3)
18 А(3)
25 А
32 А(2)
38 А
40 А
50 А
65 А(2)
Ступінь захисту: IP20
Кількість та вид додаткових контактів: 1NO+1NC
1NO+1NC(120)
4NO
Кількість та вид контактів: 3NO
2NO+2NC(4)
3NO(108)
4NO(11)
Напруга схеми керування: 220 В AC
24 В AC(2)
24 В DC(3)
42 В AC
110 В AC
110 В DC
220 В AC(3)
220 В DC
230 В AC
380 В AC
415 В AC
Номінальна робоча напруга Ue: ≤ 690 В AC, ≤ 300 В DC

Усі характеристики

Код	00079412
Виробник	Schneider Electric
Артикул виробника	LC1D18M7
Серія	TESYS DECA
Випробування розжареним дротом	850 °C
Висота	77 мм
Вібро- та ударостійкість	Вібрації контактор розімкнено (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц); удари контактор розімкнено (10 Гн протягом 11 мс); удари контактор замкнутий (15 Гн за 11 мс)
Втрати потужності	2...3 Вт
Глибина	86 мм
Діапазон робочих температур	-40...+60 °C
Електрична зносостійкість	1 650 000 циклів
Захисна кришка	Так
Захисна обробка	TH відповідно до МЕК 60068-2-30
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-1, AC-3, AC-3e, AC-4
Категорія перенапруги	3
Кількість полюсів	3P
Кількість та вид додаткових контактів	1NO+1NC
Кількість та вид контактів	3NO
Кліматична стійкість	відповідно до IACS E10 вплив вологого тепла; відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла
Країна виробництва	Франція
Макс. висота встановлення	3000 м
Максимальна частота операцій	3600 цикл/год на < 60 °C
Межі напруги кола керування	0,8...1,1 Uc
Механічна зносостійкість	15 000 000 циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА
Момент затягування	1,7 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	220 В AC
Номінальна вмикаюча здатність	300 А
Номінальна здатність відключення	300 А
Номінальна робоча напруга Ue	≤ 690 В AC, ≤ 300 В DC
Номінальний короткочасно витримуваний струм I cw	240 А
Номінальний робочий струм	18 А
Номінальний струм запобіжника	10 А gG для схема сигналізації відповідно до МЕК 60947-5-1; 50 А gG на <= 690 В координація тип 1 для коло подачі живлення; 35 А gG на <= 690 В координація тип 2 для коло подачі живлення
Опір ізоляції	> 10 МОм
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Потужність втягування котушки керування	70 В·А
Потужність двигуна (AC-3)	4 кВт на 220...230 В змінний струм 50/60 Гц (AC-3); 7,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3); 9 кВт на 415...440 В змінний струм 50/60 Гц (AC-3); 10 кВт на 500 В змінний струм 50/60 Гц (AC-3); 10 кВт на 660...690 В змінний струм 50/60 Гц (AC-3); 4 кВт на 400 В змінний струм 50/60 Гц (AC-4); 4 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e); 7,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e); 9 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e); 10 кВт на 500 В змінний струм 50/60 Гц (AC-3e); 10 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)
Потужність утримання котушки керування	7 В·А
Рід струму кола керування	Змінний струм на 50/60 Гц стандартний
Розсіювана потужність на полюс	0,8 Вт
Середній імпеданс	2,5 мОм
Сертифікація	BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	M2
Технологія котушки	Без вбудованого модуля придушення
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип затискачів	ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 1,5...6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 2 1,5...6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 1...6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 1,5...6 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 2 1,5...6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Тип монтажу	Рейка; пластина
Умовний тепловий струм у відкритому виконанні	32 А
Час замикання і розмикання	12...22 мс закриття; 4...19 мс відкриття
Час неперекриття контактів	1,5 мс
Частота кола сигналізації	25...400 Гц
Ширина	45 мм
Вага	0,33 кг

Опис

Контактор Schneider Electric TeSys D LC1D18M7 призначений для комутації електричних кіл змінного струму напругою до 230 В. Він забезпечує надійне керування двигунами потужністю до 4 кВт і розрахований на номінальний струм 18 А. Завдяки компактним розмірам (ширина 45 мм, 2,5 модульні відстані) він легко монтується в стандартний щиток.

Ключові переваги

Номінальний струм 18 А та потужність двигуна 3 або 4 кВт – підходить для більшості побутових і промислових механізмів.
Додаткові контакти 1НВ і 1НЗ дозволяють реалізувати сигналізацію або блокування без додаткових реле.
Широкий діапазон робочих температур від -40 до +140 °C – працює в неопалюваних приміщеннях та на вулиці.
Французьке виробництво та бренд Schneider Electric – гарантія якості та оригінальності.
Гарантія 18 місяців – додатковий захист вашої інвестиції.

Де застосовується

У побуті: керування насосами, вентиляцією, компресорами в гаражі чи майстерні.
На об'єктах: автоматизація ліній, конвеєрів, систем опалення та водопостачання.

Технічні особливості

Контактор має корпусне виконання (без додаткової оболонки) і монтується на DIN-рейку. Основні контакти – 3НВ, додаткові – 1НВ та 1НЗ. Котушка управління розрахована на змінну напругу 230 В. Кількість полюсів – 3. Тип – нереверсивний. Габарити: висота 55,4 мм, ширина 45 мм, глибина 86 мм. Серія TeSys Deca забезпечує сумісність з іншими компонентами лінійки.
