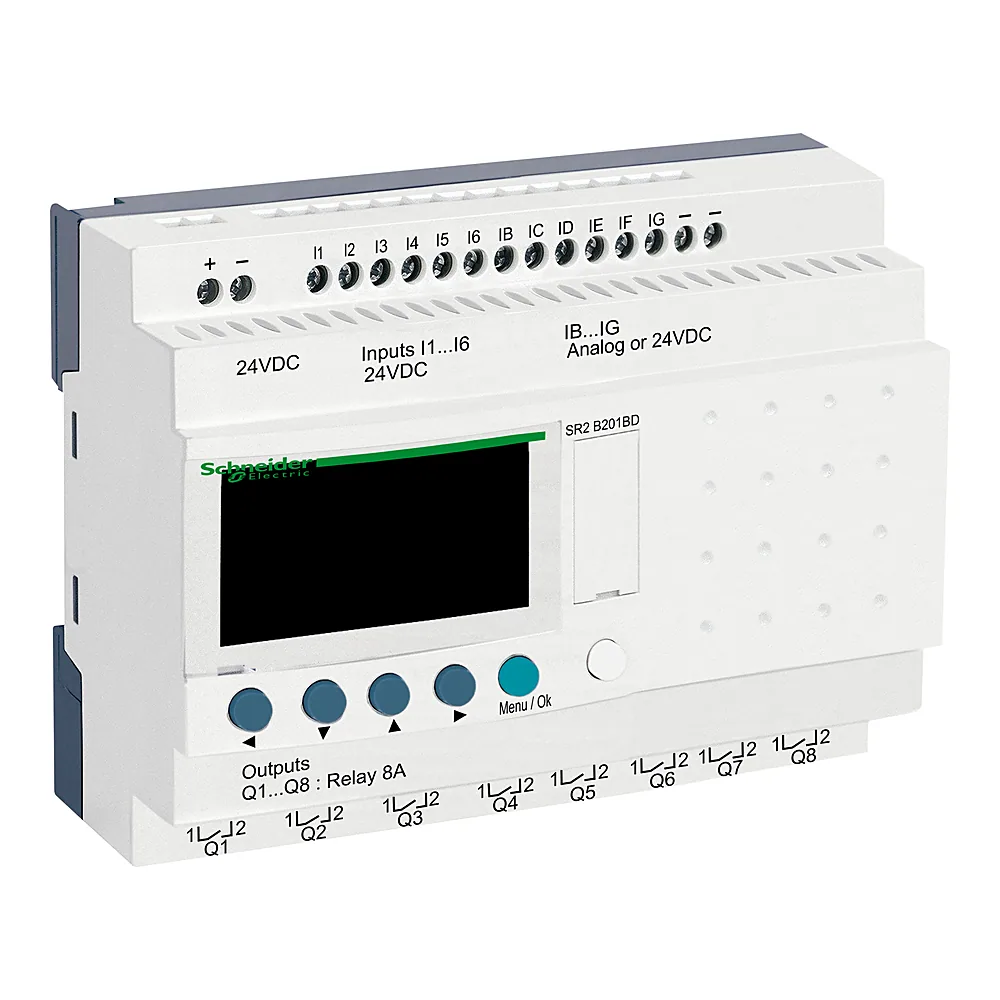

| Код | 00208034 |
| Виробник | Schneider Electric |
| Артикул виробника | SR2B201BD |
| Серія | ZELIO |
| Вбудований годинник | з |
| Висота над рівнем моря | 2000 м |
| Втрати потужності | 6 Вт |
| Вхідний опір | 12 кОм для IB...IG використовується як аналоговий вхідний ланцюг; 12 кОм для IB...IG використовується як дискретний вхідний ланцюг; 7,4 кОм для I1...IA та IH...IR дискретні вхідні ланцюги |
| Дисплей | з |
| Діапазон аналогового входу | 0...24 В; 0...10 В |
| Діапазон вихідної напруги | 24...250 В Змінний струм (релейний вихід); 5...30 В постійний струм (релейний вихід) |
| Діапазон напруги живлення | 19,2...30 В |
| Діапазон робочих температур | -20...+40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2; -20...+55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 |
| Електрична зносостійкість | 500 000 циклів |
| Електромагнітна емісія | клас B відповідно до EN 55022-11 група 1 |
| Захист від зворотної полярності | з |
| Імпульсна витримувальна напруга Uimp | 4 кВ |
| Категорія перенапруги | 3 |
| Кількість аналогових входів | 6 |
| Кількість виходів | 8 релейний |
| Кількість дискретних входів | 12 відповідно до МЕК 61131-2 Тип 1 |
| Кількість рядків програми | 0...240 з драбина програмування; 0...500 з FBD програмування |
| Країна виробництва | Франція |
| Максимальна висота транспортування | 3048 м |
| Максимальна довжина лінії | 10 м between stations, with screened cable (sensor not isolated) для ланцюг аналогового входу |
| Максимальна допустима напруга | 30 В для ланцюг аналогового входу |
| Максимальний струм живлення | 100 мА (без подовжувача) |
| Механічна зносостійкість | 10000000 циклів для релейний вихід |
| Мінімальна комутаційна здатність | >= 10 мА на 12 В (релейний вихід) |
| Момент затягування | 0,5 Н·м |
| Напруга дискретного входу | 24 В постійна напруга |
| Напруга стану 0 дискретного входу | <= 5 В для I1...IA та IH...IR дискретні вхідні ланцюги; <= 5 В для IB...IG використовується як дискретний вхідний ланцюг |
| Напруга стану 1 дискретного входу | >= 15 В для I1...IA та IH...IR дискретні вхідні ланцюги; >= 15 В для IB...IG використовується як дискретний вхідний ланцюг |
| Номінальна напруга | 24 В |
| Повторюваність | +/- 2 % на 55 °C для ланцюг аналогового входу |
| Похибка перетворення | +/- 5 % на 25 °C для ланцюг аналогового входу; +/- 6,2 % на 55 °C для ланцюг аналогового входу |
| Робоча частота перемикань | 0,1 Гц (при Ie) для релейний вихід; 10 Гц (Режим холостого ходу) для релейний вихід |
| Роздільна здатність аналогового входу | 8 біт |
| Сертифікація | IEC 60068-2-27 Ea; IEC 60068-2-6 Fc; IEC 61000-4-11; IEC 61000-4-12; IEC 61000-4-2 рівень 3; IEC 61000-4-3; IEC 61000-4-4 рівень 3; IEC 61000-4-5; IEC 61000-4-6 рівень 3 |
| Стійкість до впливів середовища | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-2; Директива з електромагнітної сумісності відповідно до МЕК 61000-6-3; Директива з електромагнітної сумісності відповідно до МЕК 61000-6-4; Директива з електромагнітної сумісності відповідно до МЕК 61131-2 зона B; директива про низьку напругу відповідно до МЕК 61131-2 |
| Стійкість до коротких перерв живлення | 10 мс |
| Струм дискретного входу | 4 мА |
| Струм стану 0 дискретного входу | <= 0,75 мА (I1...IA та IH...IR дискретні вхідні ланцюги); <= 0,75 мА (IB...IG використовується як дискретний вхідний ланцюг) |
| Струм стану 1 дискретного входу | >= 1,2 мА (IB...IG використовується як дискретний вхідний ланцюг); >= 2,2 мА (I1...IA та IH...IR дискретні вхідні ланцюги) |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (клемна колодка), IP40 (передня панель) |
| Сумісність входів | 3-провідні датчики наближення PNP для дискретний вхід |
| Температура зберігання | -40...+70 °C |
| Тепловий струм виходу | 8 А на всі 8 виходів для релейний вихід |
| Тип аналогового входу | Режим синфазного сигналу |
| Тип датчика | NTC 10k на 25 °C; NTC 1000k на 25 °C; KTY81 210/220/221/222/250; Pt 500 |
| Тип дискретного входу | Резистивний |
| Тип затискачів | Гвинтовий |
| Тип контакту та з'єднання | Нормально відкритий для релейний вихід |
| Точність ходу годинника | 12 хв/рік на 0...55 °C; 6 с/місяць на 25 °C |
| Тривалість циклу | 6...90 мс |
| Ціна молодшого розряду | 39 мВ для ланцюг аналогового входу |
| Час перетворення | Час циклу інтелектуального реле для ланцюг аналогового входу |
| Час реакції | 10 мс (Від рівня 0 до рівня 1) для релейний вихід; 5 мс (зі стану 1 В стан 0) для релейний вихід |
| Частота лічильного входу | 1 кГц для дискретний вхід |
| Вага | 0,38 кг |
| Відносна вологість | 95 % (без конденсації) |
| Термін збереження даних без живлення | 10 років на 25 °C |
