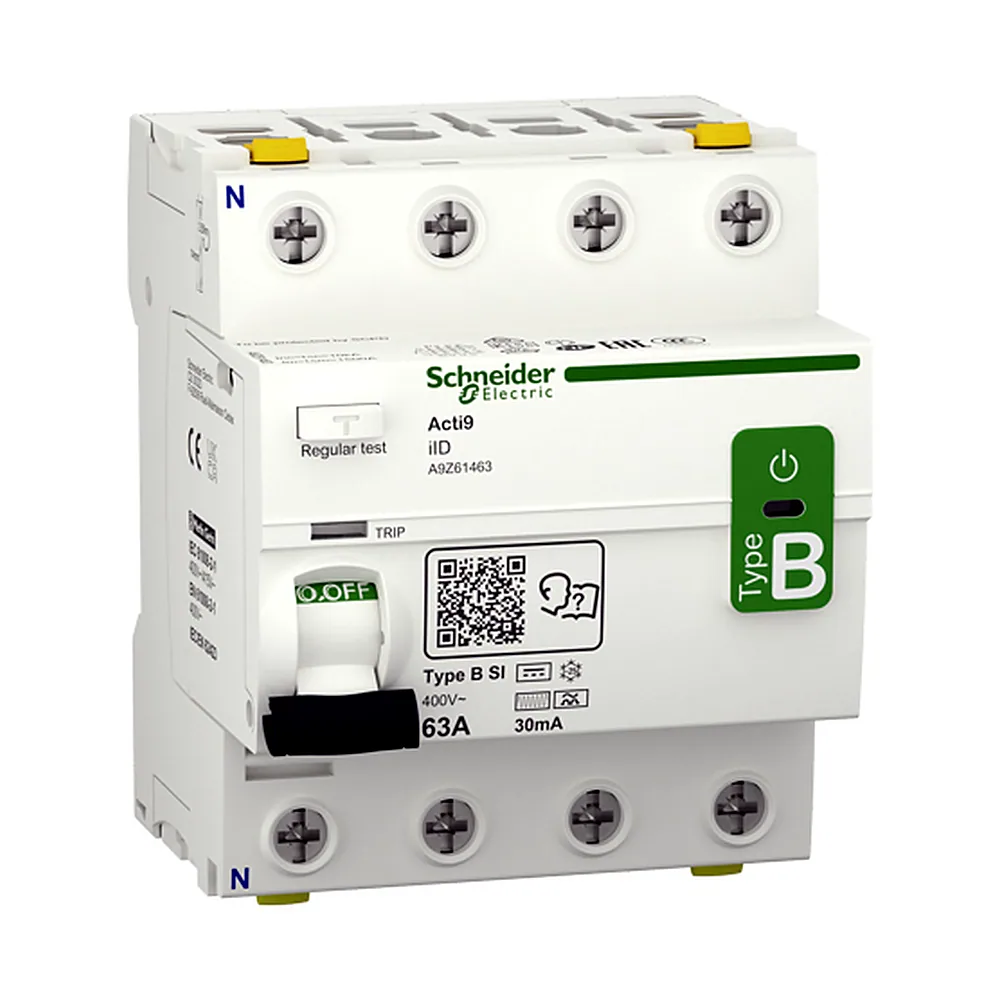

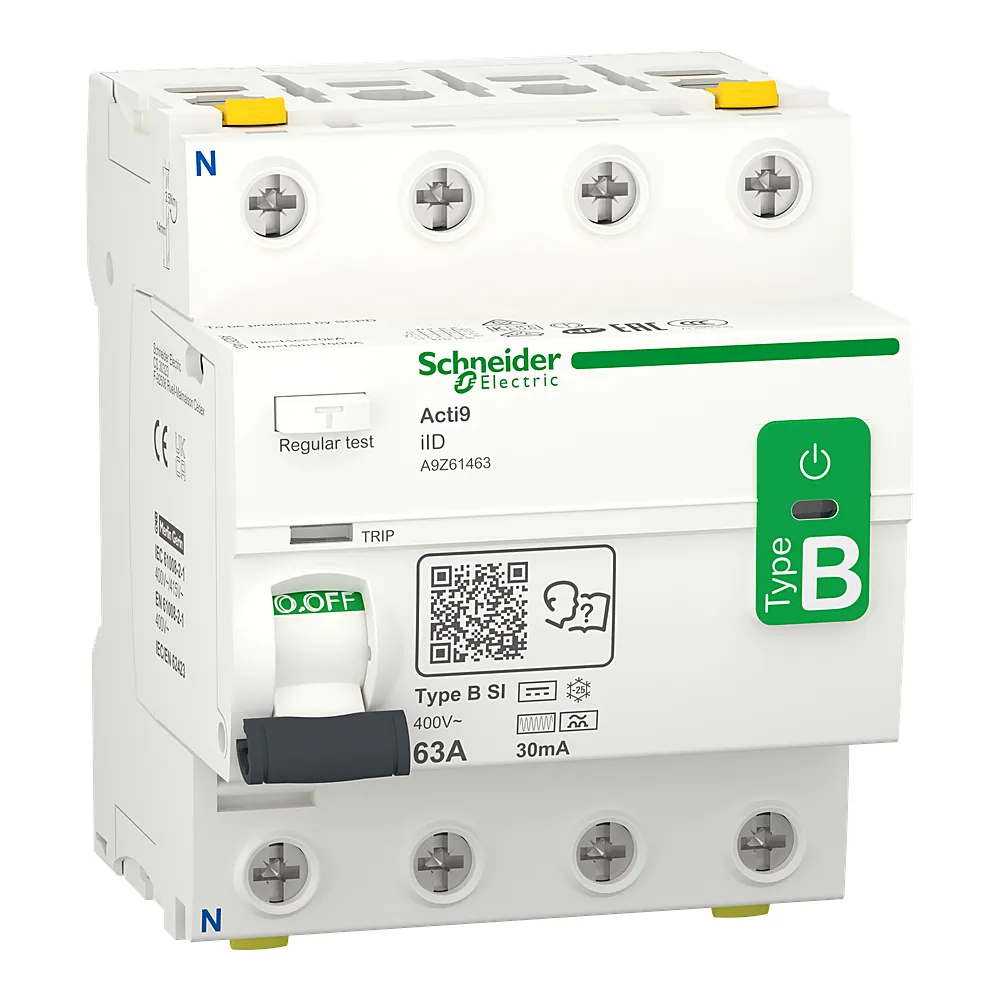

Пристрій захисного відключення iID 4P 63 А 30 мА B-SI Schneider Electric A9Z61463

Name: Пристрій захисного відключення iID 4P 63 А 30 мА B-SI Schneider Electric A9Z61463
Brand: Schneider Electric
SKU: 00249098
Price: 35216.07 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

35 216⁰⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249098
Виробник: Schneider Electric
Артикул: A9Z61463
Тип виробу: Пристрій захисного відключення
Диференційний автоматичний вимикач(2)
Пристрій захисного відключення(158)
Серія: Acti9
Кількість полюсів: 4P
2P
4P
Номінальний струм: 63 А
25 А
40 А
63 А
80 А
Тип струму: AC
Ступінь захисту: IP20, IP40 (модульний щит)
Номінальний струм витоку I Δn: 30 мА
10 мА(7)
30 мА(69)
100 мА(14)
300 мА(55)
500 мА(15)
Тип за струмом витоку: B-SI
Тип А(2)
A-SI
AC
B-EV
B-SI

Усі характеристики

Код	00249098
Виробник	Schneider Electric
Артикул виробника	A9Z61463
Серія	Acti9
Висота	88 мм
Втрати потужності	13,2 Вт
Глибина	79 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	15 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 3 кА відповідно до МЕК 61008-1
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний; груповий вхід
Місцева сигналізація	Індикатор УВІМК/ВИМК; для наявність напруги світлодіод (зелений); індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна вмикаюча і відключаюча здатність	1500 А
Номінальна напруга	400 В AC
Номінальний струм	63 А
Номінальний струм витоку I Δn	30 мА
Номінальний умовний струм короткого замикання	10 кА
Положення нейтралі	Зліва
Розсіювана потужність на полюс	4,4 Вт
Сертифікація	IMQ; KEMA; NF; VDE
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Ступінь захисту IK	IK05
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	B-SI
Тип затискачів	Подвійна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	72 мм
Вага	415 г

Опис

Диференційний вимикач (ПЗВ) iID 4P 63A 30mA B-SI від Schneider Electric серії Acti9 - це модульний пристрій захисного відключення, який реагує на струми витоку змінної, пульсуючої та постійної форми. Номінал 63 А і чутливість 30 мА роблять його універсальним рішенням для групових ліній у житлових та комерційних об'єктах.

Переваги

Тип B за струмом витоку - спрацьовує на змінний, пульсуючий та постійний струми. Це критично, якщо в мережі є частотні перетворювачі або імпульсні блоки живлення: звичайне ПЗВ типу AC може не помітити постійну складову.
Висока зносостійкість - електрична 15 000 циклів, механічна 20 000 циклів. Пристрій розрахований на інтенсивну експлуатацію без втрати характеристик.
Широкий діапазон температур - від -25 до +60 °C. Дозволяє встановлювати в щитках на неопалюваних верандах, у під'їздах або виробничих приміщеннях.
Ступінь захисту IP40 - корпус захищений від проникнення інструменту та дротів діаметром понад 1 мм. Підходить для стандартних електрощитів.

Де застосовується

У квартирних щитках для захисту розеткових груп, ліній освітлення, кухонного обладнання.
В офісах, магазинах, малих виробництвах - там, де є навантаження з імпульсними джерелами живлення (комп'ютери, сервери, світлодіодне освітлення).

Технічні особливості

Автомат встановлюється на DIN-рейку, займає 8 модулів при ширині 4 модульні відстані. Робоча напруга - 400 В, ізоляція витримує 500 В, імпульсна напруга - 6 кВ. Номінальний струм витоку 30 мА - стандартний поріг для захисту людей. Серія Acti9 забезпечує сумісність з іншими модульними пристроями Schneider Electric: автоматичними вимикачами, контакторами, обмежувачами перенапруг. Під час монтажу зверніть увагу на момент затяжки гвинтів - для перерізу жили до 35 мм² він має бути 3,5 Н·м. Типова помилка: не плутати цей ПЗВ з автоматом диференціального струму - тут немає вбудованого захисту від короткого замикання, тому потрібен послідовний автоматичний вимикач.
