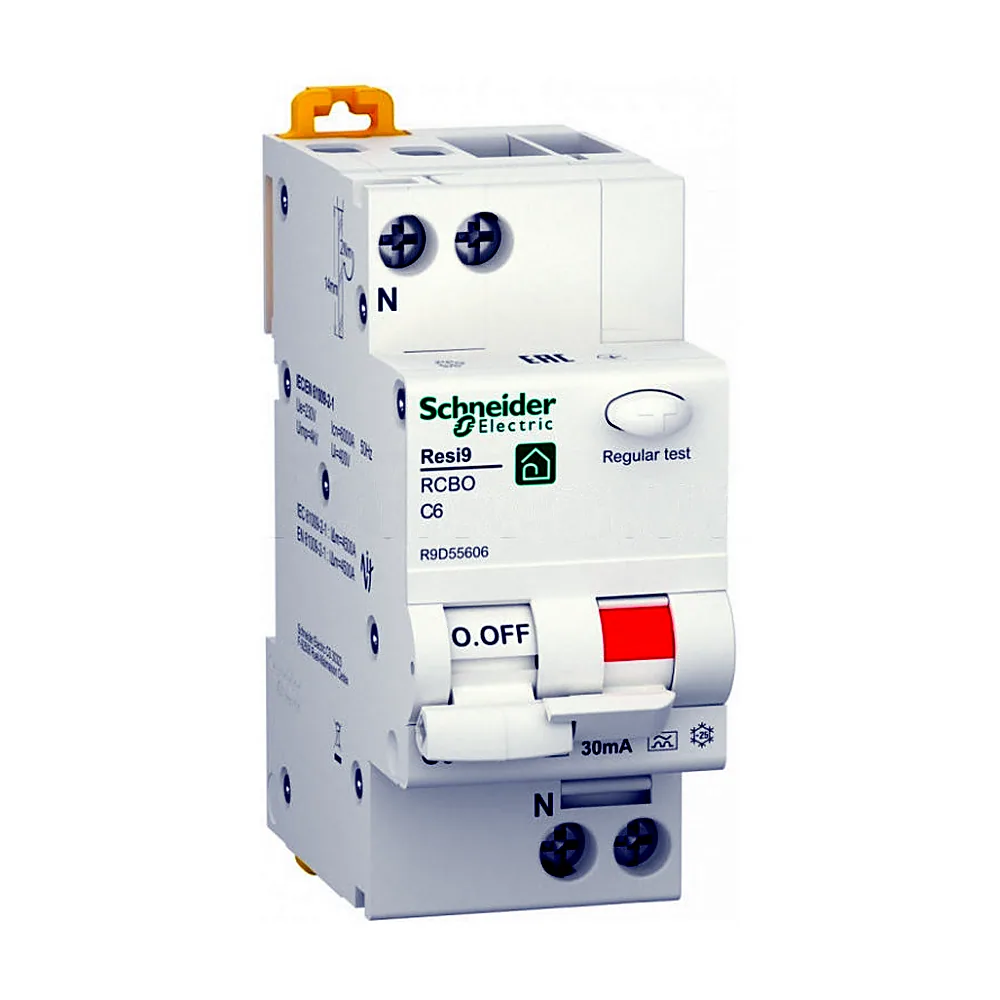

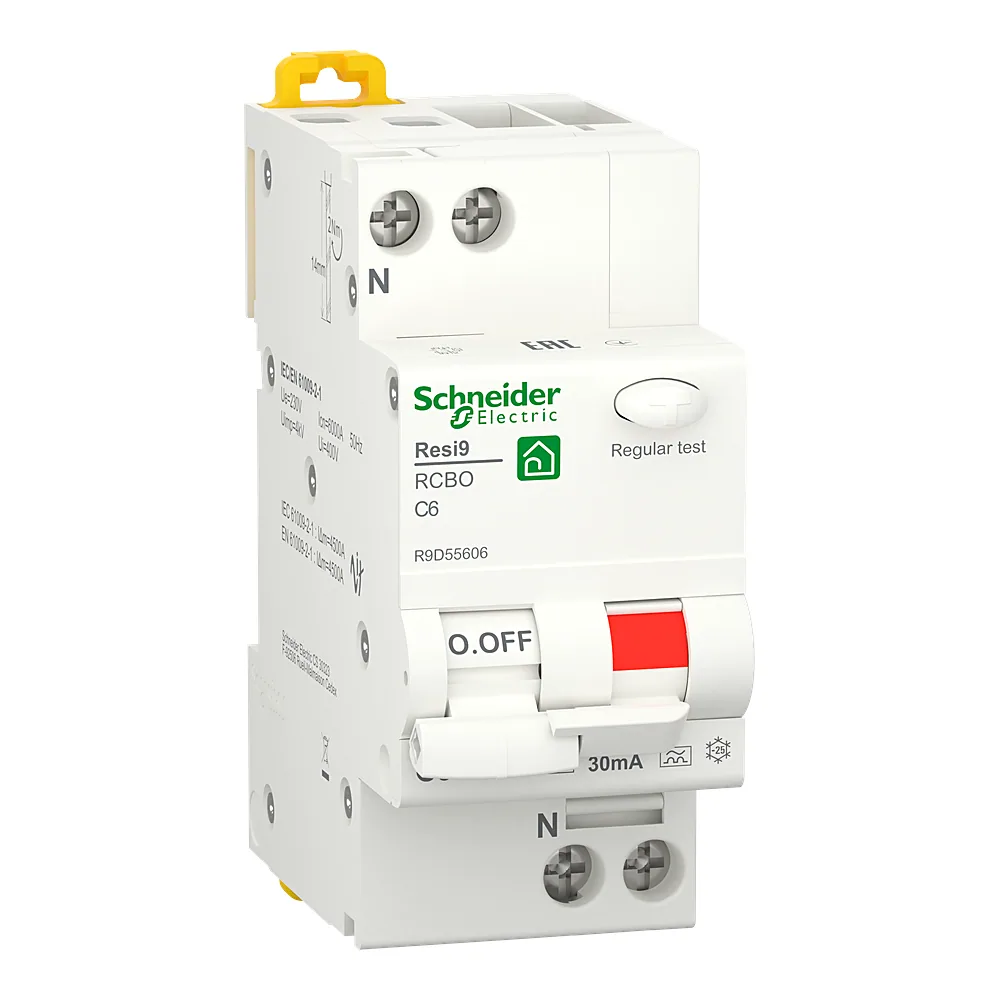

Диференційний автоматичний вимикач RESI9 6kA 1P+N 6A, характеристика C 30mA тип A - це комбінований пристрій, який поєднує функції автоматичного вимикача та пристрою захисного відключення (ПЗВ). Він захищає лінію від коротких замикань, перевантажень і витоків струму на землю. Це рішення для одного модуля шириною 36 мм, що економить місце в щитку.
Переваги
- Захист від трьох типів аварій - тепломагнітний розчіплювач реагує на перевантаження та коротке замикання, а диференційний блок зі струмом витоку 30 мА відключає мережу при небезпечному витоку.
- Характеристика C - автомат розрахований на пускові струми освітлення, розеткових груп і побутових приладів. Вимикаюча здатність 6 кА достатня для типових квартирних мереж.
- Компактний двомодульний корпус - ширина 36 мм, монтаж на DIN-рейку 35 мм. Займає всього два модулі, що важливо при обмеженому просторі в щитку.
- Електромеханічний механізм - не залежить від напруги для виявлення витоку, спрацьовує навіть при обриві нуля. Механічна зносостійкість 20000 циклів, електрична - 7500 циклів.
Де застосовується
- У квартирних щитках для захисту кінцевих ліній - розетки, освітлення, окремі споживачі (бойлер, пральна машина).
- У невеликих адміністративних і комерційних об’єктах для груп з номінальним струмом до 6 А.
Технічні особливості
Пристрій відповідає стандартам МЕК 61009-2-1 та МЕК 61009-1. Номінальна робоча напруга - 230 В AC 50 Гц, напруга ізоляції 400 В, імпульсна витримувана напруга 4 кВ. Кількість полюсів - 2 (1P+N), комутований нейтральний провідник. Монтаж на DIN-рейку, крок підключення 9 мм між фазою та нейтраллю. Перетин приєднуваних проводів: однодротяний 1-16 мм², гнучкий 1-10 мм². Довжина зачистки ізоляції - 13 мм. Момент затягування затискачів - 2-2 Нм (зверху або знизу). Ступінь захисту IP20. Робочий діапазон температур від -25 до +60 °C. Наявний індикатор положення УВІМК/ВИМК. Тип по струму витоку - A, що реагує на змінний синусоїдальний та пульсуючий постійний струми витоку.
Нюанс, який варто врахувати: через те, що в автоматі комутований нуль, при монтажі важливо не переплутати фазний і нейтральний провідники - на корпусі є маркування. Якщо підключити навпаки, захист від витоку не працюватиме.
Комплектація
Вимикач постачається в індивідуальній упаковці, 1 шт. Разом з виробом - інструкція з монтажу та експлуатації.
