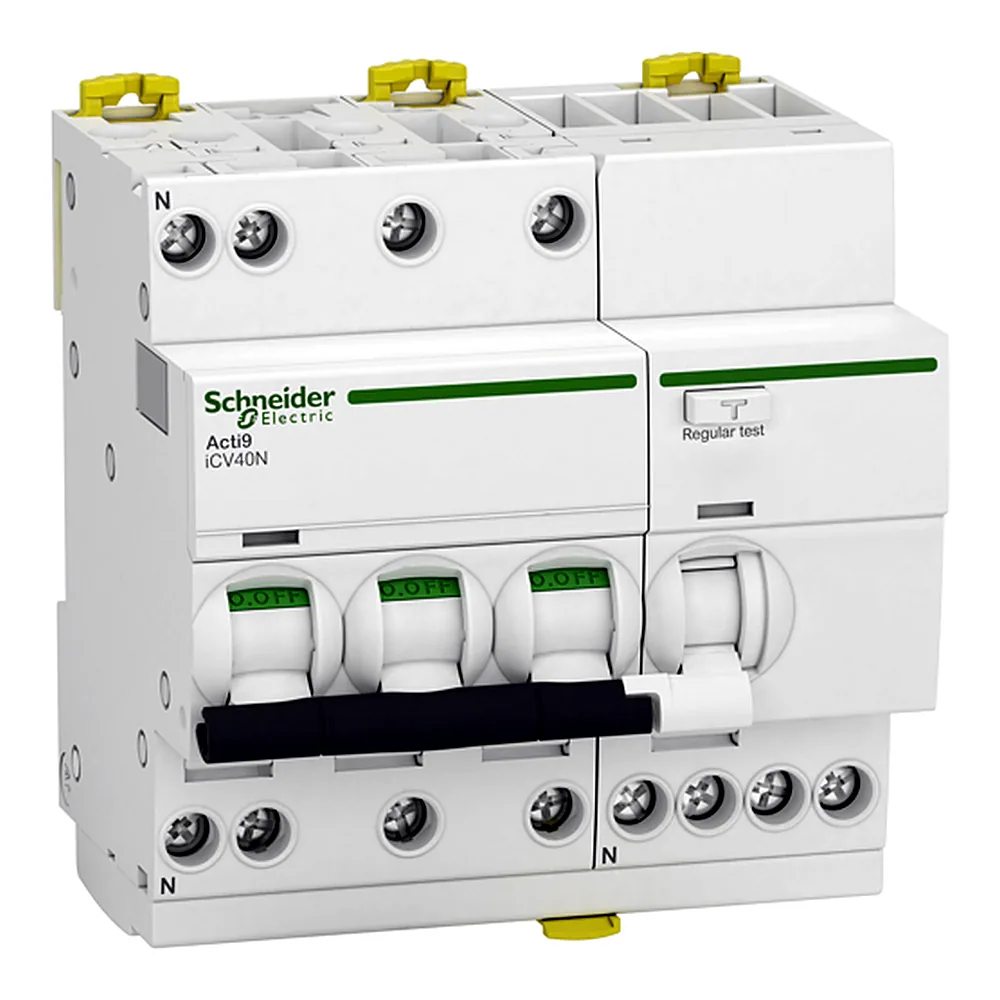

Диференційний автоматичний вимикач iCV40 3P+N 6 А B 6 кА 30 мА AC Schneider Electric A9DH3706

Name: Диференційний автоматичний вимикач iCV40 3P+N 6 А B 6 кА 30 мА AC Schneider Electric A9DH3706
Brand: Schneider Electric
SKU: 00249266
Price: 7575.36 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 575³⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249266
Виробник: Schneider Electric
Артикул: A9DH3706
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 3P+N
1P+N(7)
3P+N(6)
Характеристика спрацьовування: B
B
C
Номінальний струм: 6 А
6 А
10 А
16 А
20 А
25 А
32 А
Номінальна напруга: 400 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
10 мА(7)
30 мА(186)
100 мА(9)
300 мА(35)
Сумісність: iCV40N
Тип за струмом витоку: AC
Тип А(5)
AC(13)

Усі характеристики

Код	00249266
Виробник	Schneider Electric
Артикул виробника	A9DH3706
Серія	Acti9
Висота	93 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	3
Кількість модулів Ш = 9 мм	10
Кількість полюсів	3P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазами; 9 мм між фазою та нейтраллю
Макс. висота встановлення	2000 м
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	Індикатор УВІМК/ВИМК; індикація несправності
Момент затягування	2 Н·м
Напруга ізоляції	440 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	3000 А
Номінальна напруга	400 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	6 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iCV40N
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків; опечатується
Тип за струмом витоку	AC
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Характеристика спрацьовування	B
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	90 мм
Вага	500 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач iCV40 3P+N 6A B 6кА 30мА AC від Schneider Electric - це модульний пристрій, який поєднує функції автоматичного вимикача та пристрою захисного відключення. Він призначений для захисту трифазних мереж зі змінним струмом від струмів короткого замикання, перевантаження та витоку на землю. Артикул A9DH3706.

Переваги

Комбінований захист - один пристрій замінює автомат і ПЗВ, заощаджуючи місце в щиті. Номінал 6 А, характеристика B, струм витоку 30 мА.
Висока комутаційна здатність - 6 кА при короткому замиканні забезпечує надійне відключення в аварійних режимах.
Зносостійкість - механічна та електрична витривалість по 20000 циклів, що гарантує тривалий ресурс роботи.
Стійкість до умов експлуатації - робочий діапазон температур від -5 до +60 °C, ступінь захисту IP40, категорія перенапруги 3.

Де застосовується

У квартирних та будинкових щитах для захисту трифазних ліній (електроплити, кондиціонери, теплові насоси).
На об'єктах комерційної нерухомості: офіси, невеликі виробничі приміщення, де потрібен компактний диференціальний захист.

Технічні особливості

Виконано в корпусі на 10 модулів (ширина 90 мм), кріпиться на DIN-рейку. Серія Acti9 відповідає вимогам ДСТУ IEC 61009. Номінальна напруга 400 В, напруга ізоляції 440 В, імпульсна напруга 4 кВ. Тип струму - змінний (AC). Характеристика спрацьовування B - для активних навантажень з невеликими пусковими струмами. Ступінь забруднення 3 - придатний для звичайних умов експлуатації. При монтажі зверніть увагу на переріз кабелю: для 6 А зазвичай достатньо 1,5-2,5 мм², але завжди перевіряйте за таблицями.
