| Код | 00257188 |
| Виробник | Schneider Electric |

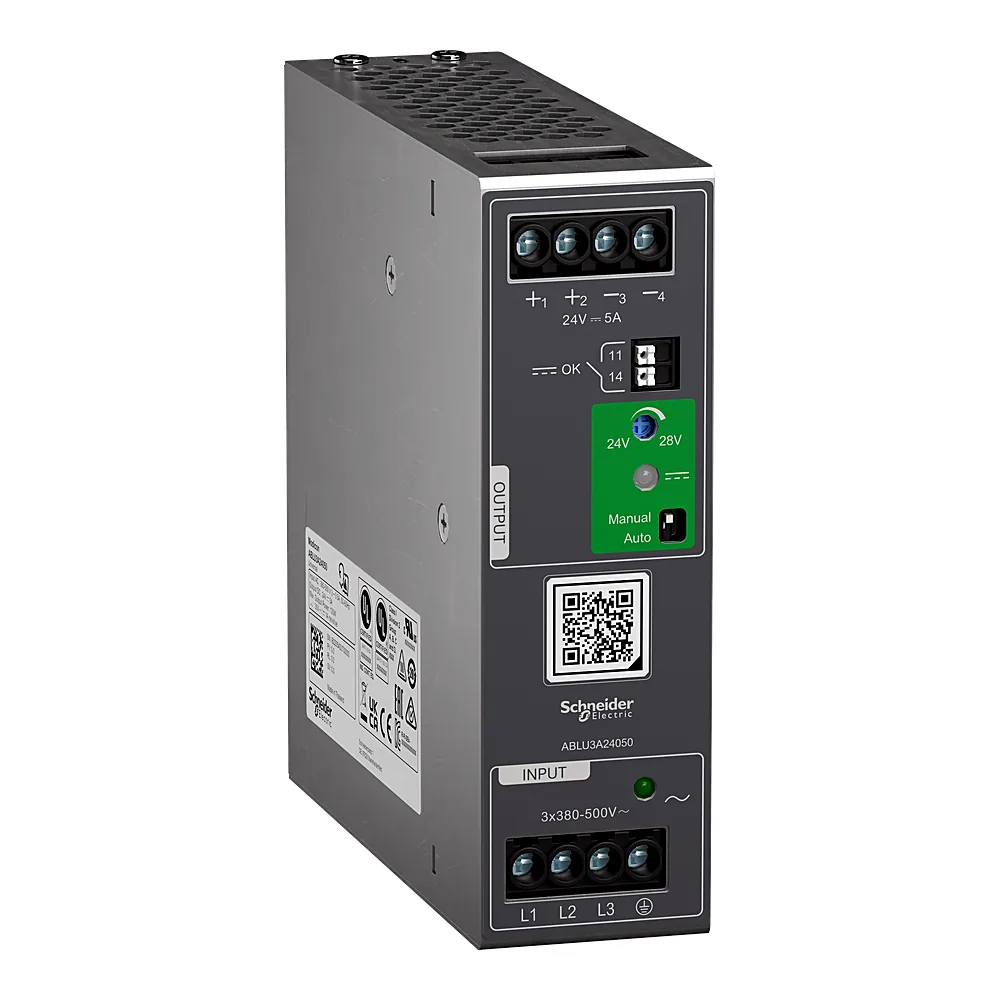

| Артикул виробника | ABLU3A24050 |
| Серія | Modicon Power Supply |
| Виконання EMC | стійкість до електростатичних розрядів - test level: 8 кВ (контактний розряд) conforming to МЕК 61000-4-2; стійкість до електростатичних розрядів - test level: 15 кВ (вихлоп) conforming to МЕК 61000-4-2; стійкість до радіочастотних завад - test level: 15 В/м (80 МГц...2 ГГц) conforming to МЕК 61000-4-3; стійкість до радіочастотних завад - test level: 5 В/м (2...2,7 ГГц) conforming to МЕК 61000-4-3; стійкість до радіочастотних завад - test level: 5 В/м (2,7...6 GHz) conforming to МЕК 61000-4-3; стійкість до швидких перехідних процесів - test level: 4 кВ (на вхід-вихід) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 4 кВ (між джерелом живлення та заземленням) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 3 кВ (між фазами) conforming to МЕК 61000-4-5; стійкість до радіочастотних завад - test level: 15 В (0,15...80 MГц) conforming to МЕК 61000-4-6; Стійкість до магнітних полів - test level: 30 А/м (50...60 Гц) conforming to МЕК 61000-4-8; стійкість до перепадів напруги conforming to МЕК 61000-4-11; випромінювання збурюючого поля conforming to EN 55016-2-3; обмеження емісії гармонійних струмів conforming to EN 61000-3-2; conforming to EN 55016-1-2; conforming to EN 55016-2-1 |
| Висота | 124 мм |
| Вихідна напруга | 24 В постійний струм |
| Вихідний струм | 5 А |
| Вібростійкість | 3,5 мм (f= 3...11,9 Гц); 20 м/с² (f= 11,9...150 Гц) |
| Втрати потужності | 18,5 Вт |
| Вхідна напруга | 380...500 В AC трифазний |
| Глибина | 125,3 мм |
| Діапазон вихідної напруги | 24...28 В |
| Діапазон робочих температур | -25...+55 °C |
| Допустиме тимчасове перевищення струму | 1,5 x In (протягом 5 секунд) |
| Електрична міцність ізоляції | 4000 В змінний струм з від входу до виходу ізоляція; 2000 В змінний струм з input to ground ізоляція; 1500 В змінний струм з output to ground ізоляція; 4000 В змінний струм з input to diagnostic relay ізоляція; 500 В змінний струм з output to diagnostic relay ізоляція; 1500 В змінний струм з diagnostic relay to ground ізоляція; з shutdown input not isolated from output ізоляція |
| Електромагнітна емісія | наведені перешкоди відповідно до EN 61000-6-3; випромінювані перешкоди відповідно до EN 61000-6-4 |
| Живлення | безпечна низьковольтна напруга відповідно до МЕК 60950-1; безпечна низьковольтна напруга відповідно до МЕК 60204-1; безпечна низьковольтна напруга відповідно до МЕК 60364-4-41 |
| Залишкова пульсація | < 100 мВ |
| Категорія перенапруги | ІІІ; II |
| ККД | 86,5 % на 380 В AC; 86,5 % на 500 В AC |
| Клас електричної ізоляції | Клас I |
| Коефіцієнт потужності | 0,40 на 380 В змінний струм; 0,40 на 500 В змінний струм |
| Країна виробництва | Німеччина |
| Макс. висота встановлення | < 5000 м категорія перенапруги III; категорія перенапруги II |
| Максимальне ємнісне навантаження | 200000 мкФ |
| Максимальний пусковий струм | 25 А на 380 В; 25 А на 500 В |
| Максимальний струм витоку | 2 мА 500 В ЗМІННИЙ СТРУМ |
| Матеріал корпусу | Метал |
| Межі вхідної напруги | 320...575 В змінний струм 3 фази |
| Номінальна вихідна потужність | 120 Вт |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений та червоний) стан виробу; 1 світлодіод (Зелений) вхідна напруга |
| Середній час безвідмовної роботи MTBF | 2168900 год на 25 °C, повне навантаження відповідно до SR 332; 816200 год на 55 °C, 80 % навантаження відповідно до SR 332 |
| Сертифікація | CE; UKCA; CSA C22,2 № 107,1; CSA C22,2 № 62368-1; EN 61000-3-2; EN 61000-3-3; EN 61000-6-1; EN 61000-6-2; EN 61000-6-3; EN 61000-6-4; IEC 61204-3; EN 62368-1; IEC 62368-1; UL 62368-1 |
| Система заземлення | TN; TT; ІТ |
| Стабільність вихідної напруги | < 0,17 % на 100 % load in line на 25 °C; < 0,6 % +/- 0,5 % на 150 % load на 25 °C |
| Струм споживання | < 0,5 A 380 В ЗМІННИЙ СТРУМ; < 0,4 A 500 В ЗМІННИЙ СТРУМ |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Термін служби | 10 років(роки) 40 °C 80 % навантаження |
| Тип джерела живлення | Регульований режим перемикання |
| Тип затискачів | Гвинтове з'єднання: 0,75…6 мм², (AWG 18...AWG 10) без наконечника дроту для вихід; Гвинтове з'єднання: 0,75...4 мм², (AWG 18...AWG 12) з наконечником для дроту для вихід; Гвинтове з'єднання: 0,75…6 мм², (AWG 18...AWG 10) без наконечника дроту для Вхід; Гвинтове з'єднання: 0,75...4 мм², (AWG 18...AWG 12) з наконечником для дроту для Вхід; клітковий затискач: 0,2...1,5 мм², (AWG 22...AWG 16) без наконечника дроту для діагностичне реле; клітковий затискач: 0,2...0,75 мм², (AWG 22...AWG 18) з наконечником для дроту для діагностичне реле; клітковий затискач: 0,2...0,75 мм², (AWG 22...AWG 18) з наконечником для дроту для shut down input |
| Тип захисту виходу | Від перевантаження і коротких замикань, технологія захисту: manual or automatic reset by switch; від перегріву, технологія захисту: автоматичне скидання; від перенапруги, технологія захисту: ручне скидання |
| Тип захисту входу | вбудований запобіжник (не взаємозамінний) 3,15 А; зовнішній захист (рекомендується) |
| Тип монтажу | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; двопрофільна DIN рейка |
| Тип Реле | Електромагнітне |
| Ударостійкість | 150 м/с² для 11 мс |
| Час витримки | > 20 мс 380 В змінний струм; > 40 мс 500 В змінний струм |
| Час реакції | < 1 с |
| Частота | 50...60 Гц |
| Ширина | 38 мм |
| Вага | 0,6 кг |
