| Код | 00218361 |
| Виробник | Schneider Electric |

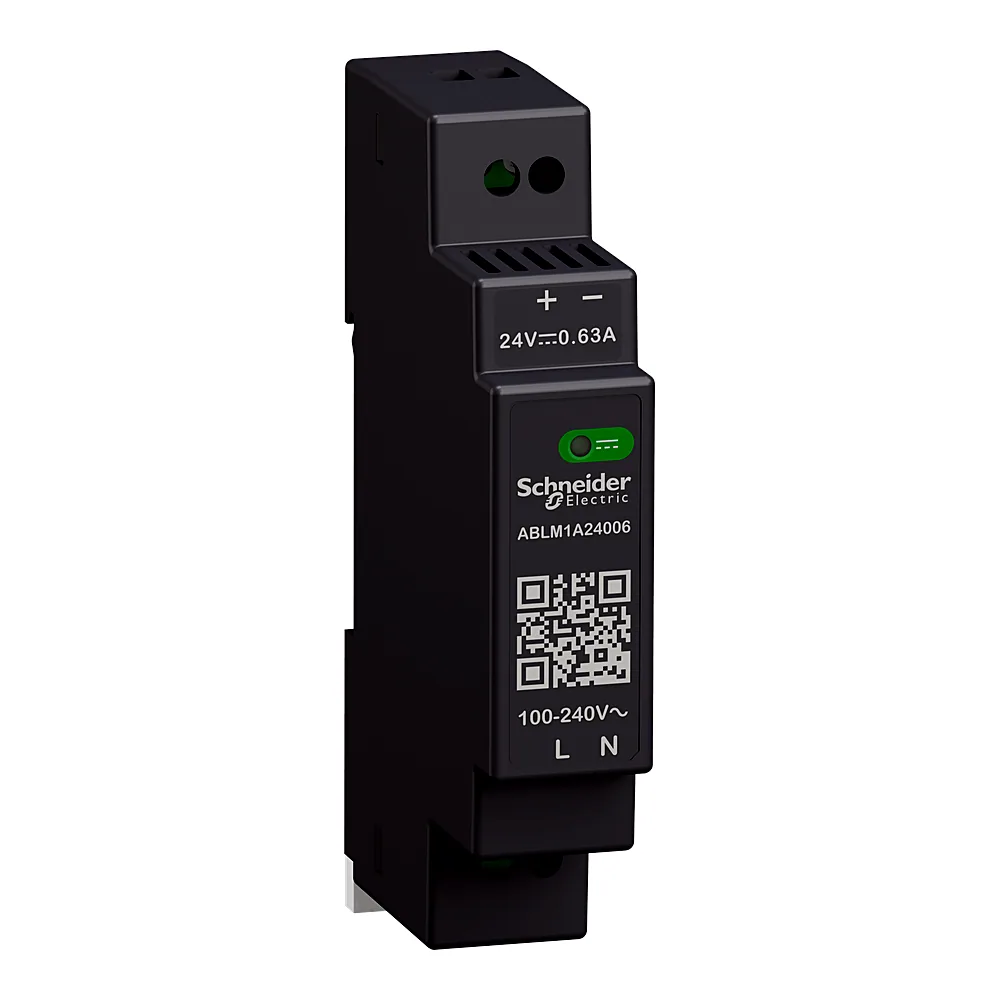

| Артикул виробника | ABLM1A24006 |
| Серія | MODICON |
| Виконання EMC | стійкість до електростатичних розрядів - test level: 8 кВ (контактний розряд) conforming to МЕК 61000-4-2; стійкість до електростатичних розрядів - test level: 15 кВ (вихлоп) conforming to МЕК 61000-4-2; тест на стійкість до електромагнітного поля - test level: 15 В/м (80 МГц...2 ГГц) conforming to МЕК 61000-4-3; тест на стійкість до електромагнітного поля - test level: 5 В/м (2...2,7 ГГц) conforming to МЕК 61000-4-3; тест на стійкість до електромагнітного поля - test level: 5 В/м (2,7...6 GHz) conforming to МЕК 61000-4-3; стійкість до швидких перехідних процесів - test level: 4 кВ (на вхід-вихід) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 4 кВ (між джерелом живлення та заземленням) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 3 кВ (між фазами) conforming to МЕК 61000-4-5; стійкість до наведених збурень - test level: 15 В (0,15...80 MГц) conforming to МЕК 61000-4-6; Стійкість до магнітних полів - test level: 30 А/м (50...60 Гц) conforming to МЕК 61000-4-8; стійкість до перепадів напруги - test level: 100 % (1 цикл) conforming to МЕК 61000-4-11; стійкість до перепадів напруги - test level: 60 % (10 циклів) conforming to МЕК 61000-4-11; стійкість до перепадів напруги - test level: 30 % (25 циклів) conforming to МЕК 61000-4-11; випромінювання збурюючого поля conforming to EN 55016-2-3; обмеження емісії гармонійних струмів conforming to МЕК 61000-3-2; conforming to EN 55016-1-2; conforming to EN 55016-2-1 |
| Висота | 91 мм |
| Вихідна напруга | 24 В постійний струм |
| Вихідний струм | 0,625 А |
| Вібростійкість | 3 мм (f= 2...9 Гц); 10 м/с² (f= 9...200 Гц) |
| Втрати потужності | 3,5 Вт |
| Вхідна напруга | 100...240 В AC однофазний; 100...240 В AC фаза на фазу |
| Глибина | 55,6 мм |
| Діапазон робочих температур | -25...+55 °C |
| Електрична міцність ізоляції | 3000 В змінний струм вхід /вихід |
| Електромагнітна емісія | наведені перешкоди відповідно до МЕК 61000-6-3; випромінювані перешкоди відповідно до МЕК 61000-6-4 |
| Живлення | безпечна низьковольтна напруга відповідно до МЕК 60950-1; безпечна низьковольтна напруга відповідно до МЕК 60204-1; безпечна низьковольтна напруга відповідно до МЕК 60364-4-41 |
| З'єднання виходів | Послідовний |
| Залишкова пульсація | < 100 мВ |
| Категорія перенапруги | 2 |
| ККД | 81 % на 115 В AC; 81 % на 230 В AC |
| Клас електричної ізоляції | Клас II без заземлення |
| Коефіцієнт потужності | 0,51 на 115 В змінний струм; 0,40 на 230 В змінний струм |
| Країна виробництва | Німеччина |
| Макс. висота встановлення | < 2000 м категорія перенапруги III; 2000 м ... 5000 м категорія перенапруги II |
| Максимальне ємнісне навантаження | 3000 мкФ |
| Максимальний пусковий струм | 15 А на 115 В; 30 А на 230 В |
| Максимальний струм витоку | 0,25 мА 240 В ЗМІННИЙ СТРУМ |
| Матеріал корпусу | Пластик |
| Межі вхідної напруги | 90...264 В змінний струм |
| Номінальна вихідна потужність | 15 Вт |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) вихідна напруга |
| Середній час безвідмовної роботи MTBF | 3000000 год на 25 °C, повне навантаження; 1000000 год на 55 °C, 80 % навантаження |
| Сертифікація | CSA C22,2 № 61010-1; CSA C22,2 № 61010-2-201; CSA C22,2 № 62368-1; IEC 61000-3-2; EN 61000-3-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61010-1; UL 61010-1; EN 61010-2-201; UL 61010-2-201; IEC 61204-3; IEC 62368-1; UL 62368-1 |
| Система заземлення | TN; TT; ІТ |
| Стабільність вихідної напруги | < 0,5 % на на лінії; < 1 % на Від 0 до 100% навантаження |
| Струм споживання | < 0,4 A 115 В ЗМІННИЙ СТРУМ; < 0,25 A 230 В ЗМІННИЙ СТРУМ |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Термін служби | 10 років(роки) |
| Тип джерела живлення | Регульований режим перемикання |
| Тип затискачів | Гвинтовий |
| Тип захисту виходу | Від перевантаження і коротких замикань, технологія захисту: автоматичне скидання; від перегріву, технологія захисту: ручне скидання; від перенапруги, технологія захисту: ручне скидання |
| Тип захисту входу | вбудований запобіжник (не взаємозамінний) 3,15 А; зовнішній захист (рекомендується) 20 А Крива B; зовнішній захист (рекомендується) 20 А Крива C; зовнішній захист (рекомендується) 2 А Крива B; зовнішній захист (рекомендується) 2 А Крива C |
| Тип монтажу | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; двопрофільна DIN рейка; монтаж панелі |
| Ударостійкість | 150 м/с² для 11 мс |
| Час витримки | > 10 мс 115 В змінний струм; > 60 мс 230 В змінний струм |
| Час реакції | < 2 с |
| Частота | 50...60 Гц |
| Ширина | 18 мм |
| Вага | 0,101 кг |
