| Код | 00236698 |
| Виробник | Schneider Electric |

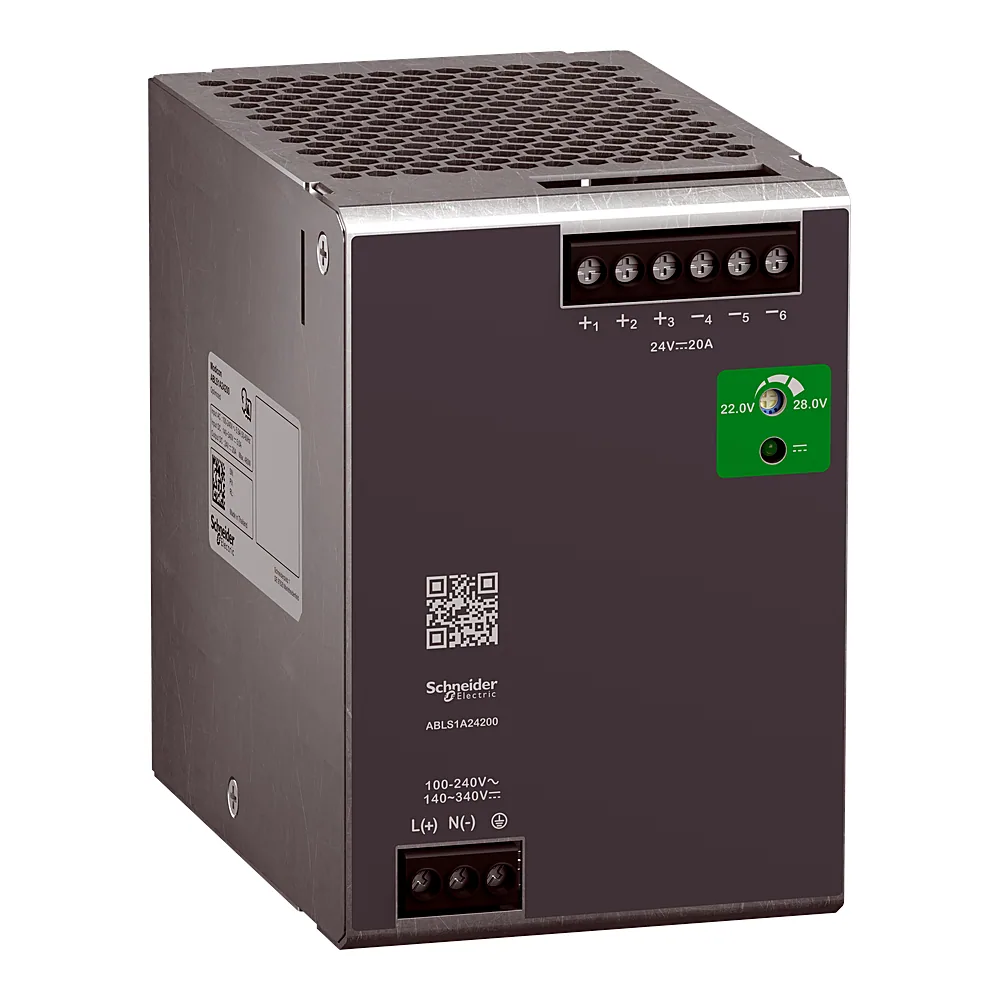

| Артикул виробника | ABLS1A24200 |
| Серія | MODICON |
| Висота | 123,6 мм |
| Висота над рівнем моря | 5000 м |
| Вихідна напруга | 24 В постійний струм |
| Вихідний струм | 20 А |
| Вібростійкість | 3 мм (f= 2...9 Гц); 10 м/с² (f= 9...200 Гц) |
| Втрати потужності | 60 Вт |
| Вхідна напруга | 100...240 В AC однофазний; 100...240 В AC фаза на фазу; 140...340 В постійний струм |
| Глибина | 128,5 мм |
| Діапазон вихідної напруги | 22...28 В |
| Діапазон робочих температур | -20...+40 °C без зниження номінальних характеристик монтажне положення A 115 В змінного струму < 2000 м; -20...+50 °C без зниження номінальних характеристик монтажне положення A 230 В змінного струму < 2000 м; 40...70 °C зі зниженням струму на 1,67 % на °C монтажне положення A 115 В змінного струму < 2000 м; 50...70 °C зі зниженням струму на 2,5 % на °C монтажне положення A 230 В змінного струму < 2000 м |
| Електрична міцність ізоляції | 3000 В змінний струм з від входу до виходу ізоляція |
| Електромагнітна емісія | наведені перешкоди відповідно до МЕК 61000-6-3; випромінювані перешкоди відповідно до МЕК 61000-6-4 |
| Живлення | безпечна низьковольтна напруга відповідно до МЕК 60950-1; безпечна низьковольтна напруга відповідно до МЕК 60204-1; безпечна низьковольтна напруга відповідно до МЕК 60364-4-41 |
| З'єднання виходів | Паралельне; послідовний |
| Залишкова пульсація | < 120 мВ |
| Категорія перенапруги | 2 |
| ККД | 85 % на 115 В AC; 88 % на 230 В AC |
| Клас електричної ізоляції | Клас I |
| Коефіцієнт потужності | 0,95 на 115 В змінний струм; 0,95 на 230 В змінний струм |
| Країна виробництва | Німеччина |
| Максимальне ємнісне навантаження | 8000 мкФ |
| Максимальний пусковий струм | 45,0 А на 115 В; 90,0 А на 230 В |
| Максимальний струм витоку | 1 мА 240 В ЗМІННИЙ СТРУМ |
| Матеріал корпусу | Алюміній |
| Межі частоти мережі | 50...60 Гц |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; двопрофільна DIN рейка |
| Номінальна потужність | 480 В |
| Предел входного напряжения | 85...264 В змінний струм без зниження температури; 120...375 В ПОСТІЙНИЙ СТРУМ без зниження температури |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) вихідна напруга |
| Середній час безвідмовної роботи MTBF | 700000 год на 25 °C, повне навантаження відповідно до SR 332 |
| Сертифікація | CSA C22,2 № 61010-1; CSA C22,2 № 61010-2-201; CSA C22,2 № 62368-1; IEC 61000-3-2; EN 61000-3-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61010-1; UL 61010-1; EN 61010-2-201; UL 61010-2-201; IEC 61204-3; IEC 62368-1; UL 62368-1 |
| Система заземлення | TN; TT; ІТ |
| Стабільність вихідної напруги | < 0,5 % на Від 0 до 100% навантаження на 25 °C; < 1 % на повний діапазон напруги в лінії на 25 °C |
| Струм споживання | < 5,4 A 115 В ЗМІННИЙ СТРУМ; < 2,7 A 230 В ЗМІННИЙ СТРУМ; < 5 A 140 В DC |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Термін служби | 10 років(роки) |
| Тип джерела живлення | Регульований режим перемикання |
| Тип затискачів | Гвинтовий |
| Тип захисту виходу | Від перевантаження і коротких замикань, технологія захисту: автоматичне скидання; від перегріву, технологія захисту: ручне скидання; від перенапруги, технологія захисту: ручне скидання |
| Тип захисту входу | вбудований запобіжник (не взаємозамінний) 10 А; зовнішній захист (рекомендується) 20 А Крива C; зовнішній захист (рекомендується) 16 А Крива B; зовнішній захист (рекомендується) 13 А Крива C |
| Ударостійкість | 150 м/с² для 11 мс |
| Час витримки | > 20 мс 115 В змінний струм; > 20 мс 230 В змінний струм |
| Час реакції | < 1,5 с |
| Ширина | 85,5 мм |
| Вага | 1,25 кг |
