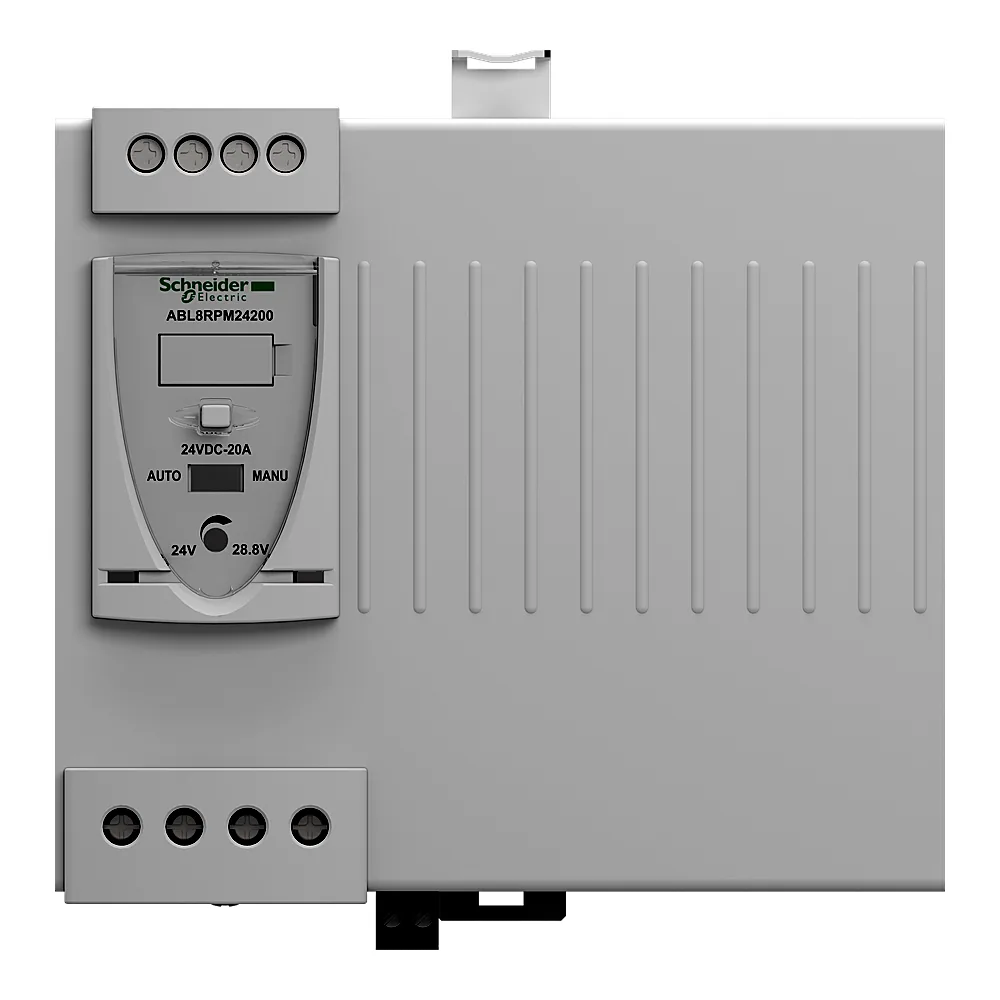

| Код | 00257170 |
| Виробник | Schneider Electric |
| Артикул виробника | ABL8RPM24200 |
| Серія | MODICON |
| Висота | 125 мм |
| Вихідна напруга | 24 В постійний струм |
| Вихідний струм | 20 А |
| Втрати потужності | 57,6 Вт |
| Вхідна напруга | 100...120 В AC однофазний, клема(и): N-L1; 200...240 В AC фаза на фазу, клема(и): L1-L2 |
| Глибина | 145 мм |
| Діапазон вихідної напруги | 24...28,8 В регульований |
| Діапазон робочих температур | -25...+50 °C |
| Допустиме тимчасове перевищення струму | 1,5 x In (протягом 4 с) |
| Електрична міцність ізоляції | 2500 В з між входом і землею ізоляція; 3000 В з між входом і виходом ізоляція; 500 В з між виходом і землею ізоляція |
| Живлення | безпечна низьковольтна напруга відповідно до МЕК 60950-1; безпечна низьковольтна напруга відповідно до МЕК 60204-1; безпечна низьковольтна напруга відповідно до МЕК 60364-4-41 |
| З'єднання виходів | Паралельне; послідовний |
| ККД | 88% |
| Коефіцієнт потужності | 0,68 на 240 В змінний струм; 0,69 на 120 В змінний струм |
| Країна виробництва | Китай |
| Макс. висота встановлення | 2000 м |
| Максимальний пусковий струм | 30 А |
| Межі вхідної напруги | 85...132 В змінний струм; 170...264 В змінний струм |
| Номінальна вихідна потужність | 480 Вт |
| Робоче положення | Вертикальний |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений та червоний) вихідна напруга; 1 світлодіод (зелений, червоний і помаранчевий) вихідний струм |
| Сертифікація | CE; CSA C22,2 № 60950-1; UL 508; IEC 62368-1 |
| Стійкість до впливів середовища | ЕМС відповідно до МЕК 61000-6-1; ЕМС відповідно до МЕК 61000-6-3; ЕМС відповідно до EN 55024; ЕМС відповідно до МЕК 61000-6-4; ЕМС відповідно до МЕК 61204-3; безпека відповідно до МЕК 60950-1; безпека відповідно до МЕК 61204-3 |
| Ступінь захисту | IP20, IP10 |
| Сумісність | ABL8R |
| Тип джерела живлення | Регульований режим перемикання |
| Тип затискачів | Гвинтовий |
| Тип захисту виходу | від перевантаження, технологія захисту: ручне або автоматичне скидання; від перенапруги, технологія захисту: 30...32 В, ручне скидання; від короткого замикання, технологія захисту: ручне або автоматичне скидання; від зниженої напруги, технологія захисту: відключення при U < 21,6 В; тепловий, технологія захисту: автоматичне скидання |
| Тип монтажу | Симетрична DIN-рейка 35×7,5 мм; Симетрична DIN-рейка 35×15 мм |
| Фільтр гармонік | Низькочастотні гармонійні струми |
| Ширина | 146 мм |
| Вага | 1,6 кг |
