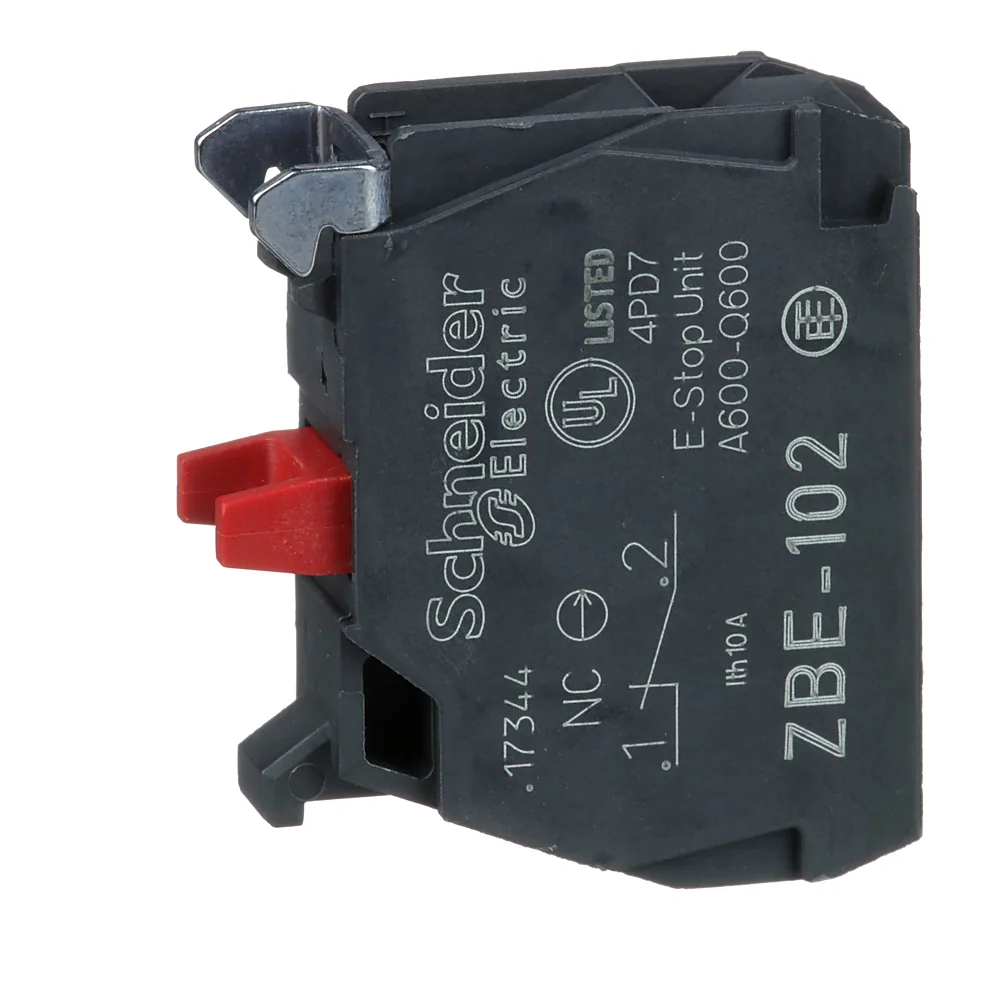

| Код | 00102998 |
| Виробник | Schneider Electric |
| Артикул виробника | ZBE102 |
| Серія | DIAMETER 22 |
| Вібростійкість | 5 gn (f= 2...500 Гц) |
| Діапазон робочих температур | -40...+70 °C |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Захисна обробка | TH |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до МЕК 60947-5-1 |
| Зусилля спрацювання | 2 Н NC зі зміною електричного стану |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Кількість та вид контактів | 1NC |
| Країна виробництва | Франція |
| Матеріал контактів | AgNi |
| Механічна зносостійкість | 10 000 000 циклів |
| Момент затягування | 0,8...1,2 Н·м |
| Монтаж контактного блоку | Фронтальне кріплення |
| Напруга ізоляції | 600 В |
| Номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1 |
| Призначення контактів | Стандартні контакти |
| Примусове розмикання контактів | з відповідно до МЕК 60947-5-1 додаток K |
| Робота контактів | Повільне розмикання |
| Робочий хід | 1,5 мм (NC зі зміною електричного стану); 4,3 мм (загальний хід) |
| Сертифікація | BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); UL |
| Ступінь захисту | IP20 |
| Сумісність | ZBE |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип контактного блоку | Одинарний |
| Тип шліца | хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення |
| Умовний тепловий струм у відкритому виконанні | 10 А |
| Вага | 0,011 кг |
| Групова упаковка | 5 шт |
