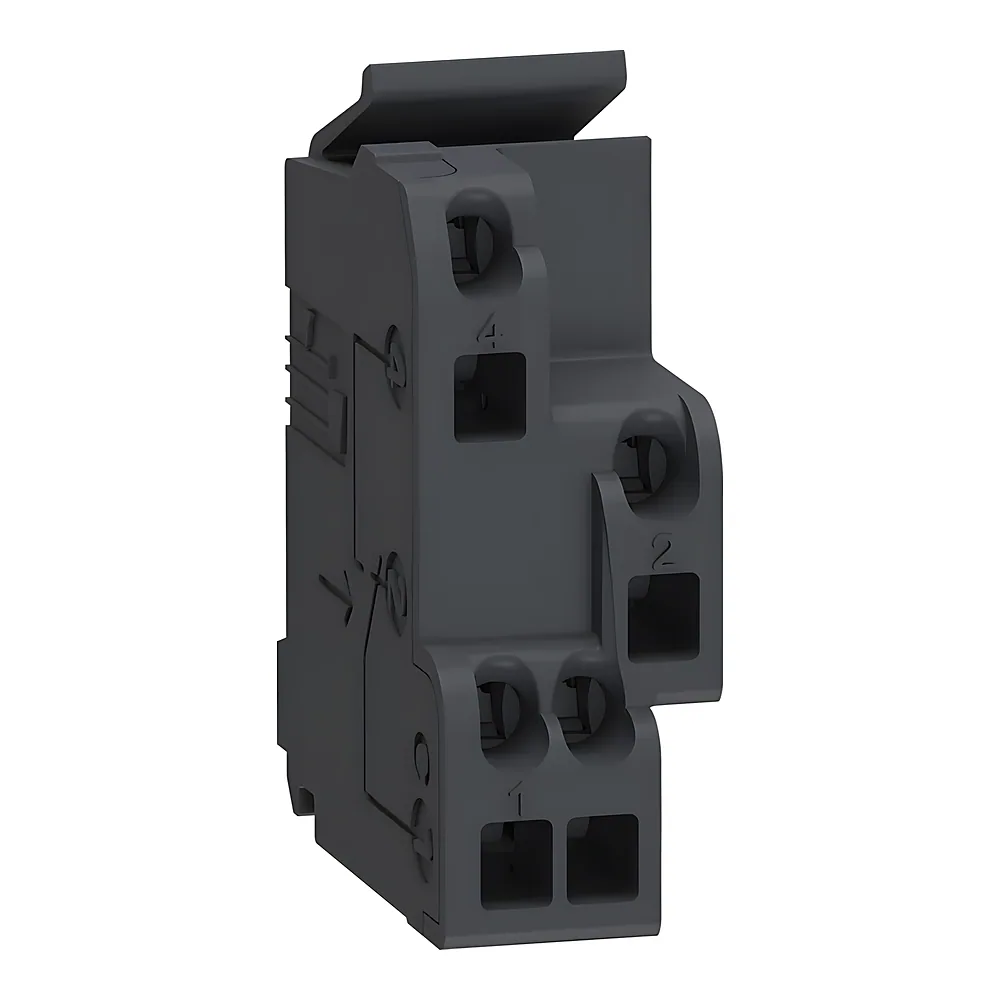

Допоміжний контакт OF/SD/E/SDV NS80/630 Schneider Electric 29450

Name: Допоміжний контакт OF/SD/E/SDV NS80/630 Schneider Electric 29450
Brand: Schneider Electric
SKU: 00075237
Price: 714.48 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

714⁴⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 75237
Виробник: Schneider Electric
Артикул: 29450
Тип виробу: Допоміжний контакт
Блок затримки
Допоміжний контакт(28)
Навісне блокування
Незалежний розчіплювач(11)
Розчіплювач(2)
Розчіплювач мінімальної напруги(7)
Фальшмодуль
Кількість та вид контактів: 1CO
1CO
1NC(2)
1NO+1NC(4)
Сумісність: ComPact (ComPacT INS), ComPact (Compact INV), ComPact (ComPacT NSX DC), ComPact NS1600b...3200, ComPact NS630b...1600, ComPact NSX, EasyPact CVS, PowerPact Multistandard

Усі характеристики

Код	00075237
Виробник	Schneider Electric
Артикул виробника	29450
Кількість та вид контактів	1CO
Клеми для допоміжних кіл	клема з пружинним затискачем 0,5...1,5 мм² (AWG 20...AWG 16)
Країна виробництва	Китай
Мінімальне навантаження	100 мА на 24 В ПОСТІЙНИЙ СТРУМ
Місцева сигналізація	Для розмикання/замикання індикатор УВІМК/ВИМК; для індикатор відключення реле Індикатор спрацювання; для електрична несправність Відключення
Сигнальні контакти	1 нормально відкритий/нормально закритий контакт
Спосіб кріплення	Затисканням
Сумісність	ComPact (ComPacT INS), ComPact (Compact INV), ComPact (ComPacT NSX DC), ComPact NS1600b...3200, ComPact NS630b...1600, ComPact NSX, EasyPact CVS, PowerPact Multistandard
Тип аксесуара	Запасна частина для Compact NS630b...1600; Запасна частина для Compact NS1600b...3200
Тип допоміжних контактів	Стандартний
Умовний тепловий струм у відкритому виконанні	5 А

Опис

Допоміжний контакт OF/SD/E/SDV NS80/630 Schneider Electric 29450 передає на щит керування стан автоматичного вимикача: увімкнено, вимкнено, спрацювання або електрична несправність. Це один контакт НВ/НЗ на 6 А, і він виводить сигнал на лампу, реле чи диспетчерську систему. Артикул виробника - 29450.

Переваги

Чотири види сигналізації - індикатор УВІМК/ВИМК при розмиканні й замиканні, індикатор спрацювання реле та сигнал відключення при електричній несправності.
6 А в колах AC-12 - значення однакове для всіх напруг від 24 до 660/690 В змінного струму 50/60 Гц, а на 24 В постійного струму в колі DC-12 також 6 А.
Клема з пружинним затискачем - приймає провід перерізом 0,5...1,5 мм² (AWG 20...AWG 16), кріплення блока здійснюється затисканням.
Широка сумісність - ComPact NSX, NS630b...1600, NS1600b...3200, INS, INV, NSX DC, а також EasyPact CVS і PowerPact Multistandard.

Де застосовується

У щитку приватного об'єкта з автоматом ComPact NSX: виведіть стан апарата на сигнальну лампу, щоб не відкривати щит для перевірки.
На промисловому об'єкті, де автомати ComPact NS630b...1600 або NS1600b...3200 працюють у складі системи контролю, а контакт слугує запасною частиною або доукомплектуванням.

Технічні особливості

Тип контактів стандартний, умовний тепловий струм у відкритому виконанні - 5 А. Мінімальне навантаження - 100 мА на 24 В постійного струму. У категорії AC-15 струм залежить від напруги: 4 А на 220/240 В, 2 А на 380/440 В, 1,5 А на 480 В і лише 0,1 А на 660/690 В. У колах постійного струму DC-12 це 2,5 А на 48 В, 0,6 А на 110 В і 0,3 А на 250 В, а в DC-14 - 1 А на 24 В та 0,03 А на 250 В.

Типова помилка при виборі - дивитися на цифру 6 А з AC-12 і підключати до контакту котушку контактора чи реле. Для таких навантажень діє категорія AC-15, і на 660/690 В запас становить всього 0,1 А. Друга помилка - сигнальний вхід із струмом нижче 100 мА на 24 В: це менше за мінімальне навантаження контакту.

Чому в ЛІНА

Ми постачаємо офіційну продукцію виробника і готуємо документи для юридичних осіб. Замовлення відправляємо швидко, тож контакт швидко опиниться у вашому щиті.

Розгорнути описЗгорнути
