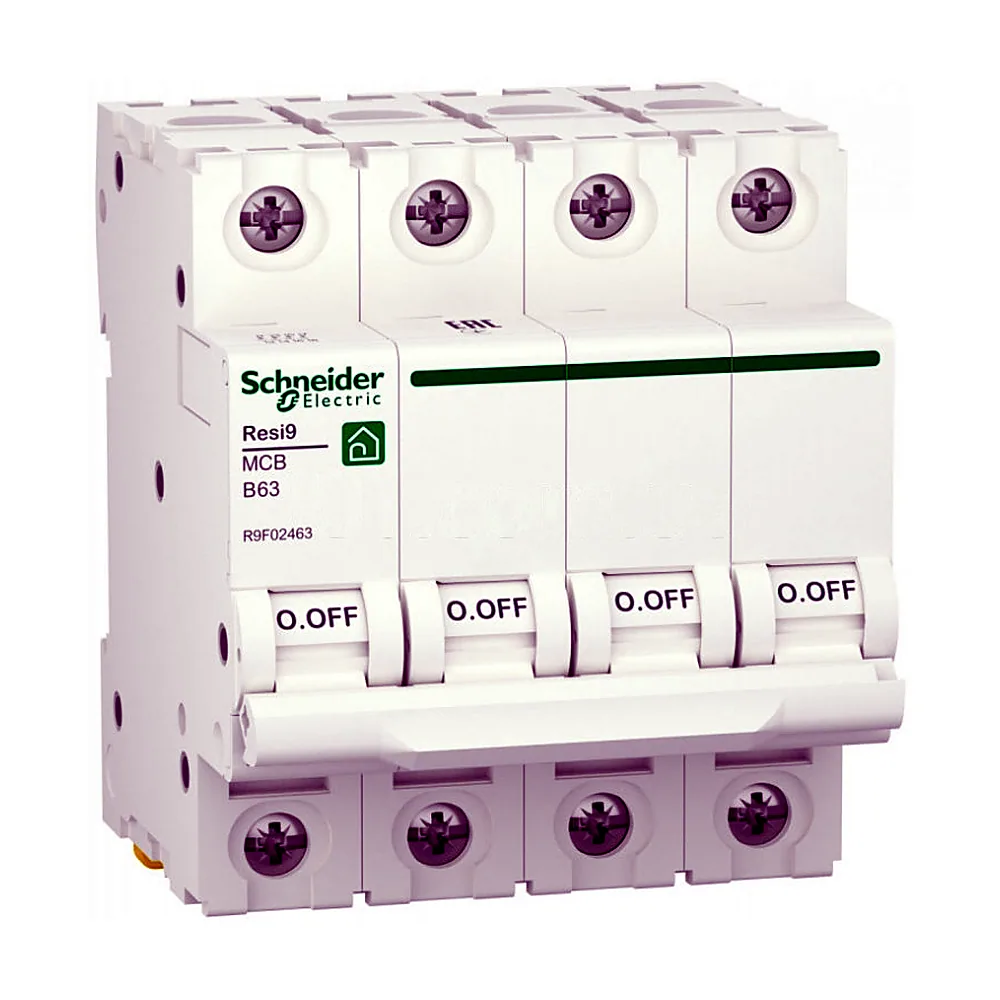

Автоматичний вимикач RESI9 6kA 4P 63A характеристика B Schneider Electric - це модульний автомат для трифазних мереж. Він захищає лінії від короткого замикання та перевантажень, вимикаюча здатність 6 кА. Артикул R9F02463.
Переваги
- Тепломагнітний розчіплювач - поєднує біметал для захисту від перевантажень та електромагнітний соленоїд для миттєвого відключення при КЗ. Характеристика B спрацьовує при струмі 3-5 In, що оптимально для активних навантажень.
- Чотири полюси з комутованим нейтральним провідником - усі полюси захищені, нейтраль не відключається. Це дає змогу використовувати автомат у трифазних щитах зі спільною нейтраллю без ризику її обриву.
- Вимикаюча здатність 6 кА - достатня для більшості житлових та комерційних об'єктів. Відповідає стандарту IEC 60898-1.
- Компактний корпус на 4 модулі (72 мм) - займає стандартне місце на DIN-рейці, глибина встановлення 44 мм, що полегшує монтаж у щитах малої глибини.
- Робочий діапазон температур від -25 до +60 °C - підходить для неопалюваних приміщень та вуличних шаф.
Де застосовується
- Квартирні та будинкові розподільчі щити: захист групових ліній розеток, освітлення, кондиціонерів.
- Комерційні об'єкти: офіси, магазини, невеликі виробництва - для трифазних споживачів до 63 А.
Технічні особливості
Автомат монтується на DIN-рейку (глибина 44 мм). Переріз проводів, що підключаються - від 1 до 25 мм² (однодротяний до 35 мм²). Зачистка жили - 14 мм. Момент затягування клем - 3,5 Нм. Номінальна напруга ізоляції - 440 В, імпульсна витримувана напруга - 4 кВ. Механічна зносостійкість - 20 000 циклів, електрична - 10 000 циклів. Ступінь захисту IP20, категорія перенапруги 3, клас обмеження енергії 3.
Важливо: при виборі автомата з характеристикою B слід враховувати, що пускові струми двигунів можуть перевищувати 5 In - для них потрібна характеристика C. Для чисто активних навантажень (ТЕНи, лампи розжарювання) B є правильною.
Комплектація
Автоматичний вимикач поставляється в одиничній упаковці, без додаткових аксесуарів. За потреби можна докупити обладнання серії RESI9 (наприклад, сигнальні контакти).
