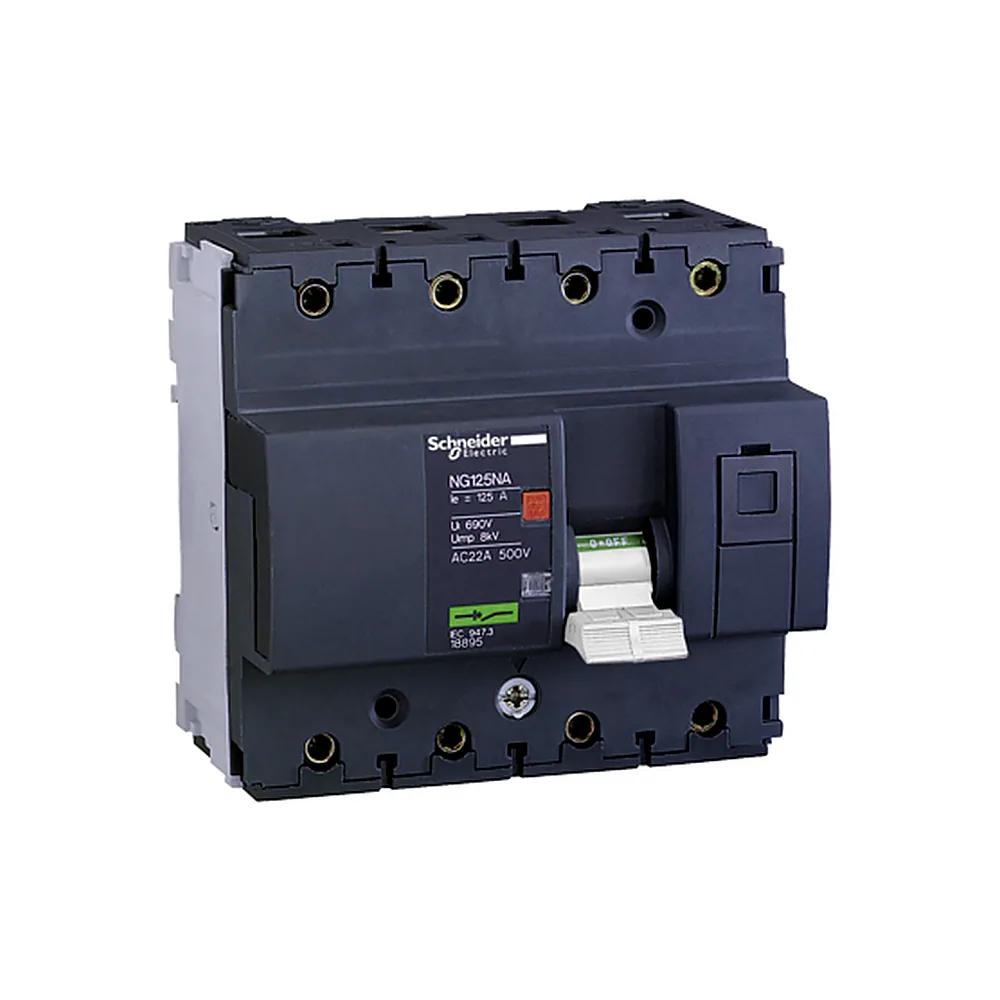

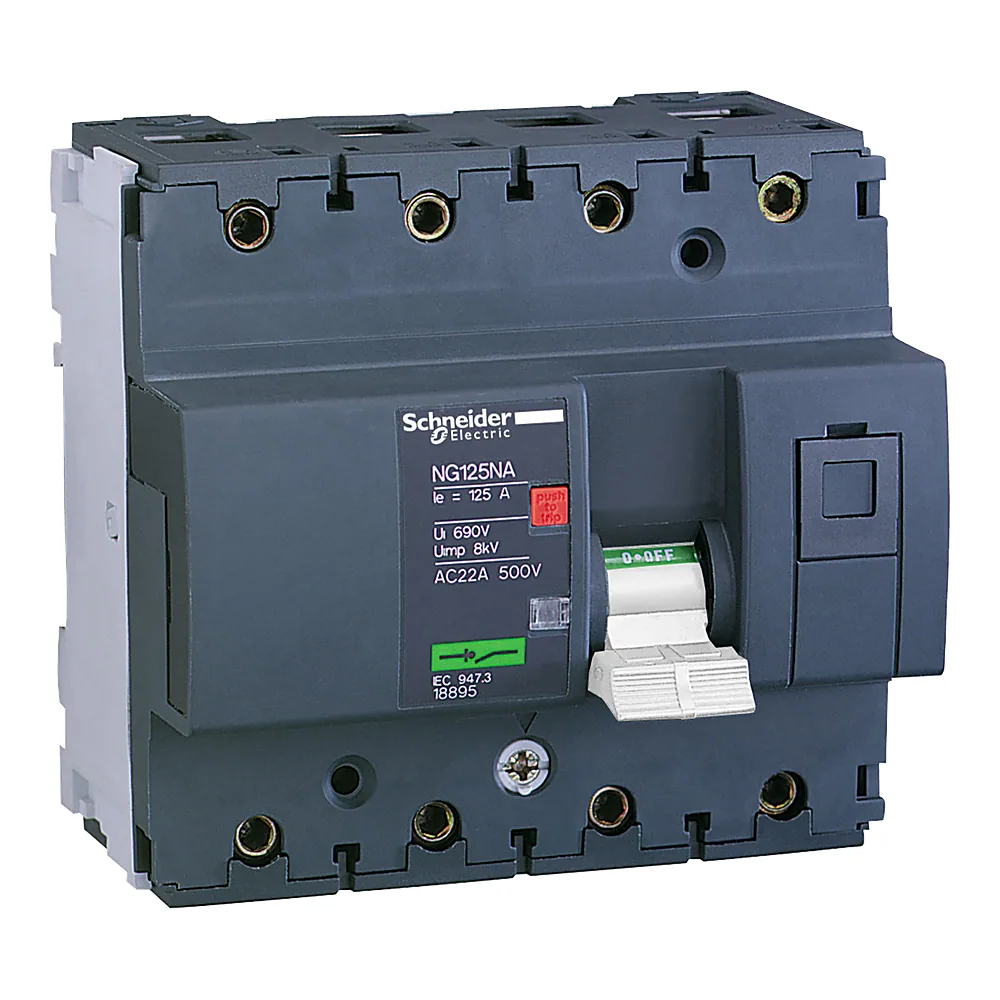

Автоматичний вимикач NG125NA 3P+N 80 А Schneider Electric 18894

Name: Автоматичний вимикач NG125NA 3P+N 80 А Schneider Electric 18894
Brand: Schneider Electric
SKU: 00248784
Price: 24948.77 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

24 948⁷⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція · 394 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248784
Виробник: Schneider Electric
Артикул: 18894
Тип виробу: Автоматичний вимикач
Кількість полюсів: 4P
3P
4P
Номінальний струм: 80 А
63 А
80 А
100 А
125 А
Ступінь захисту: IP20, IP40
Колір: Чорний
Сумісність: NG125

Усі характеристики

Код	00248784
Виробник	Schneider Electric
Артикул виробника	18894
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-10...+60 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	1500 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	AC-22A, AC-22B, AC-23B
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Колір	Чорний
Країна виробництва	Франція
Крок	27 мм між фазами
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна вмикаюча здатність Icm	2 кА тільки вимикач-роз'єднувач
Номінальна робоча напруга Ue	500 В AC
Номінальний короткочасно витримуваний струм I cw	1,5 кА впродовж 50 мс відповідно до МЕК 60947-3
Номінальний струм	80 А
Положення нейтралі	Зліва
Сертифікація	VDE
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20, IP40
Ступінь захисту IK	IK05
Сумісність	NG125
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тропічне виконання	2 відповідно до МЕК 60068-1
Ширина	108 мм
Вага	0,96 кг

Опис

Автоматичний вимикач NG125NA 3П+Н 80A від Schneider Electric - це комутаційний апарат для трифазних мереж, який виконує функції захисту та комутації. Він розрахований на роботу зі змінним струмом і має чотири полюси, що дозволяє одночасно розривати всі три фази та нейтраль. Це рішення для об'єктів, де потрібна надійна комутація навантаження до 80 А.

Переваги

Двократний ресурс - механічна та електрична зносостійкість становлять по 20000 циклів, що забезпечує тривалий термін служби.
Розширений температурний діапазон - від -10 до +60 °C, тому апарат працює в неопалюваних приміщеннях та шафах з підвищеним нагрівом.
Висока напруга ізоляції - 690 В, що дає запас для мереж з підвищеними вимогами до ізоляції.
Компактні розміри - ширина 4 модулі (12 модулів загалом), що економить місце в розподільчому щиті.

Де застосовується

Комерційні об'єкти: магазини, офіси, складські приміщення, де потрібна комутація трифазного обладнання.
Промислові об'єкти: верстати, насосні станції, компресорне обладнання, де потрібен вимикач-роз'єднувач для безпечного обслуговування.

Технічні особливості

Це вимикач-роз'єднувач, а не автоматичний вимикач із тепловим та електромагнітним розчеплювачем. Він призначений для комутації струмів до 80 А при напрузі до 500 В, але не забезпечує захист від короткого замикання та перевантаження. Монтаж здійснюється на DIN-рейку, що стандартно для серії Acti9. Ступінь захисту IP40 означає, що апарат захищений від твердих часток діаметром понад 1 мм, але не від вологи. Номінальна імпульсна напруга 8 кВ дозволяє використовувати його в мережах з комутаційними перенапругами. При виборі зверніть увагу: цей апарат не замінює автомат захисту, тому в щиті обов'язково має бути встановлений автоматичний вимикач або запобіжник перед ним. Габаритні розміри 108×103×81 мм, вага 0,96 кг.
