Автоматичний вимикач NG125N 4P C 100 А Schneider Electric 18660

Name: Автоматичний вимикач NG125N 4P C 100 А Schneider Electric 18660
Brand: Schneider Electric
SKU: 00248754
Price: 17994.29 UAH
Availability: PreOrder

Код товару:

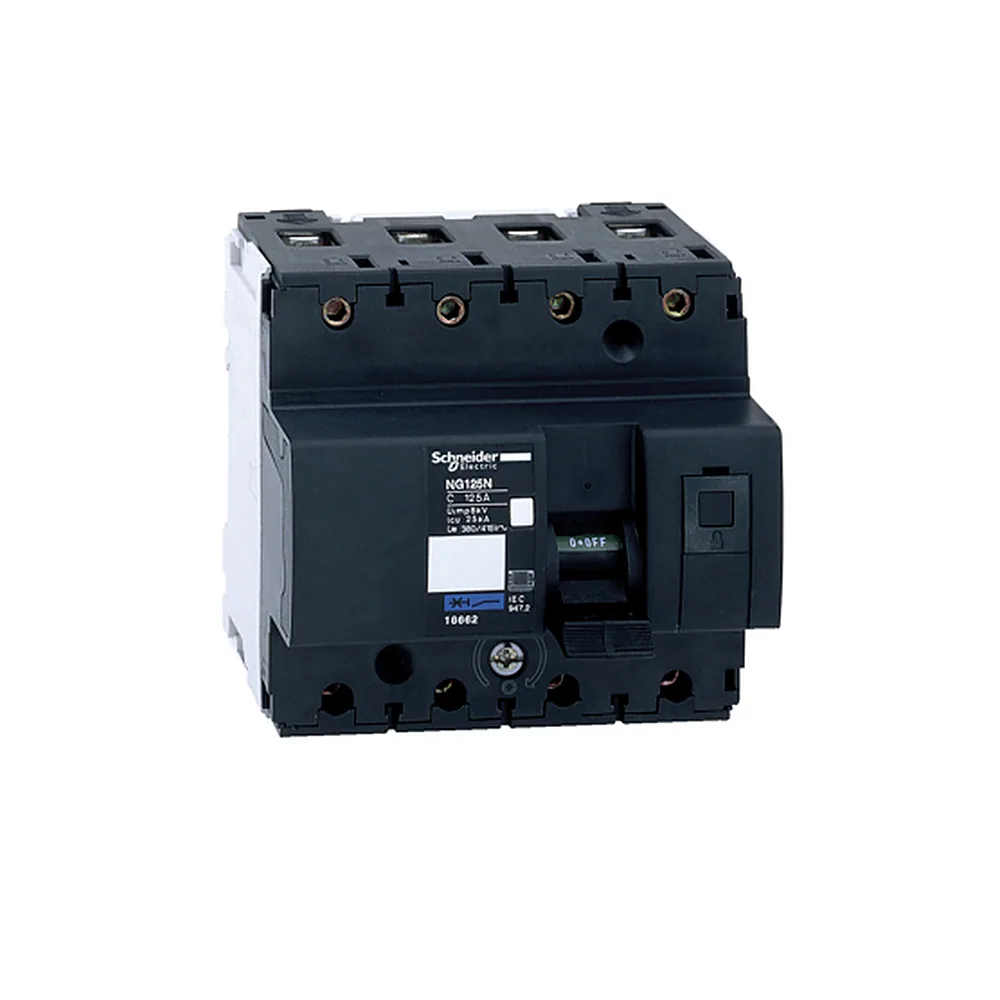

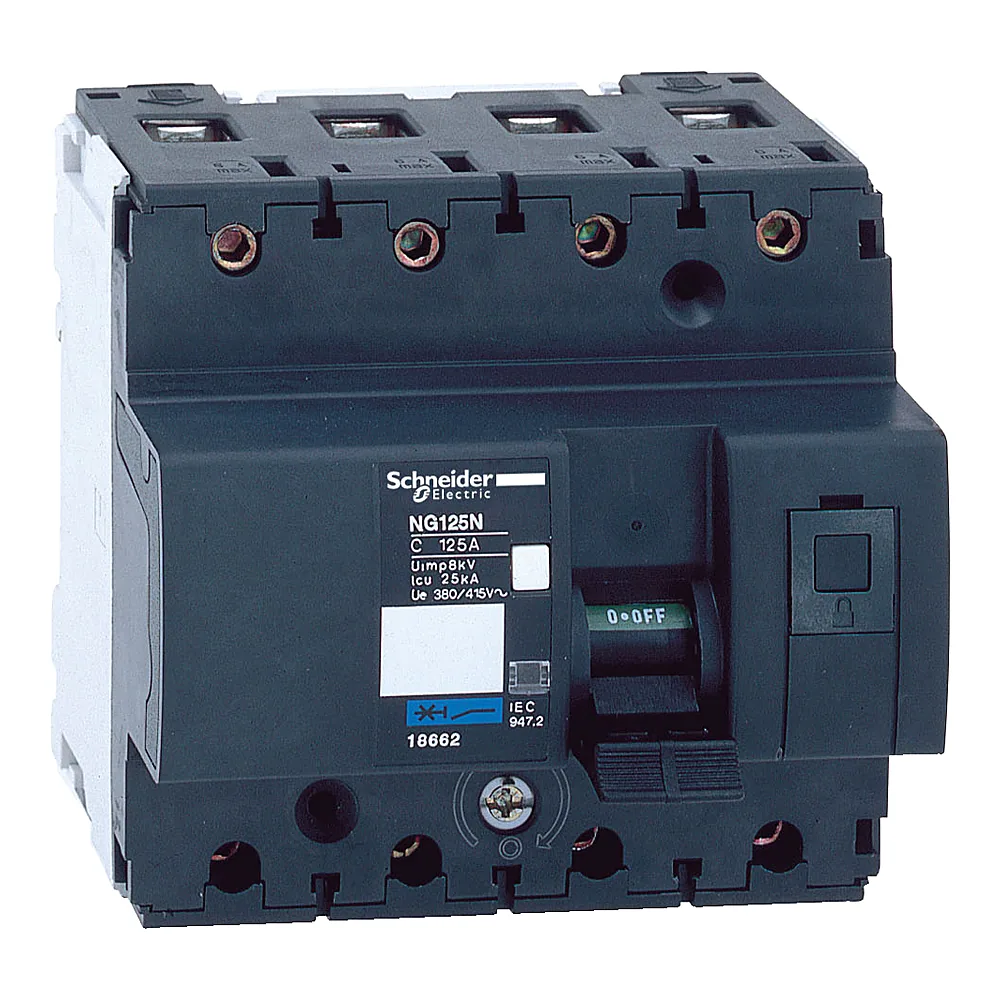

Фото ілюстративне — вигляд товару може відрізнятися.

17 994²⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція · 394 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248754
Виробник: Schneider Electric
Артикул: 18660
Тип виробу: Автоматичний вимикач
Кількість полюсів: 4P
3P
3P+N
4P
Характеристика спрацьовування: C
B
C
D
Номінальний струм: 100 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
100 А
125 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 25 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248754
Виробник	Schneider Electric
Артикул виробника	18660
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Код відключаючої здатності	N
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	25 кА
Номінальна робоча здатність відключення	18,75 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC
Номінальний струм	100 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	108 мм
Вага	0,96 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric NG125N 4P 100A C (артикул 18660) - це модульний автомат серії Acti9 для трифазних мереж змінного струму. Він розрахований на номінал 100 А і витримує струми короткого замикання до 50 кА. Корпус IP20, габарити 108×103×81 мм, вага менше кілограма.

Переваги

Відключаюча здатність 50 кА - дозволяє використовувати автомат у ввідних щитах з високими струмами КЗ, де звичайні модульні вимикачі не спрацюють.
Механічна зносостійкість 20 000 циклів - ресурс, який перекриває більшість побутових і промислових сценаріїв. Електрична - 5000 циклів.
Діапазон температур -30…+70 °C - автомат працює в неопалюваних приміщеннях, на вулиці в шафі, у виробничих цехах.
Імпульсна напруга 8 кВ - захист від грозових перенапруг і комутаційних сплесків у мережі.

Де застосовується

Вступні щити приватних будинків і комерційних об'єктів - як головний автомат на 100 А.
Розподільчі щити промислових ліній з двигунами, трансформаторами, потужними нагрівачами.
Об'єкти з вимогами до стійкості до вібрацій і перепадів температур - склади, гаражі, ангари.

Технічні особливості

Автомат має 4 полюси (4P), характеристику C (відключення при 5-10-кратному перевищенні номіналу). Номінальна напруга ізоляції 690 В, робоча - 440 В. Ширина - 4 модульні відстані (12 модулів загалом). Монтаж на DIN-рейку 35 мм. При підборі зверніть увагу: для перерізу кабелю на 100 А потрібен провід не менше 35 мм² міді, інакше нагрів викличе помилкове спрацювання теплового захисту. Типова помилка - ставити автомат на 100 А на кабель 25 мм²: він не вимкнеться при перевантаженні, а ізоляція почне плавитися.

Комплектація

Вимикач постачається в індивідуальній упаковці, без додаткових аксесуарів. Для підключення знадобляться шини або гребінки Acti9.
