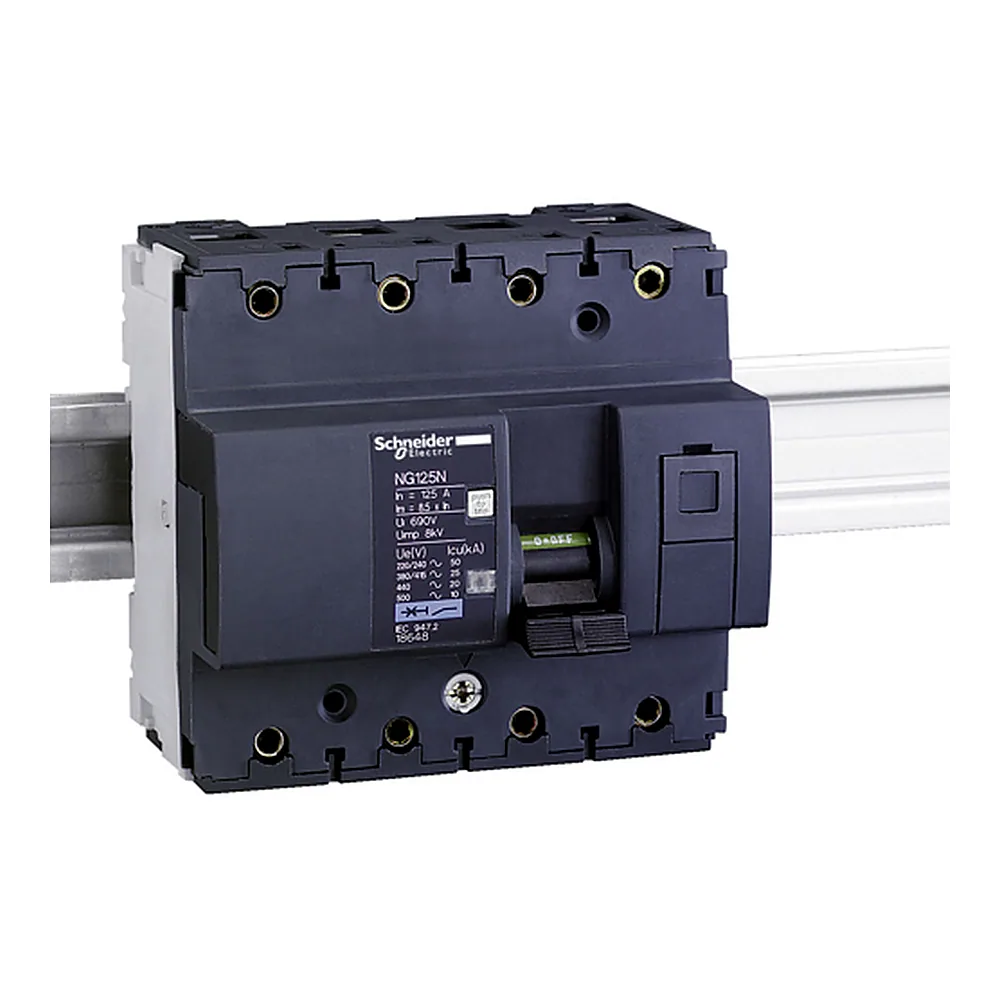

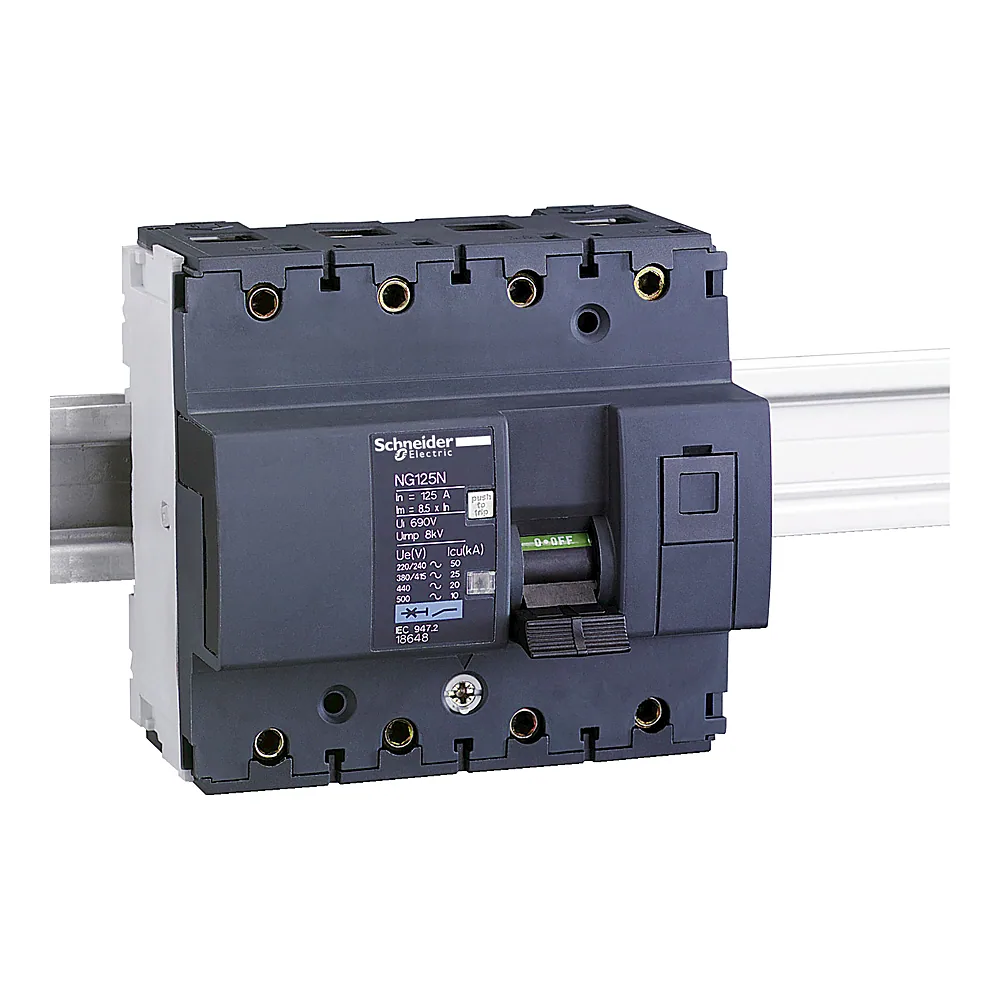

Автоматичний вимикач NG125N 3P+N C 125 А Schneider Electric 18648

Name: Автоматичний вимикач NG125N 3P+N C 125 А Schneider Electric 18648
Brand: Schneider Electric
SKU: 00248624
Price: 16989.65 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

16 989⁶⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248624
Виробник: Schneider Electric
Артикул: 18648
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P+N
1P(256)
1P+N(22)
2P(263)
3P(284)
3P+N(3)
4P(216)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 125 А
80 А
100 А
125 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 25 кА
Ступінь захисту: IP20
Код відключаючої здатності: N
Сумісність: NG125

Усі характеристики

Код	00248624
Виробник	Schneider Electric
Артикул виробника	18648
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	3P+N
Код відключаючої здатності	N
Країна виробництва	Франція
Крок	27 мм між фазами; 27 мм між фазою та нейтраллю
Межа магнітного відключення	8 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	25 кА
Номінальна робоча здатність відключення	18,75 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC
Номінальний струм	125 А
Положення нейтралі	Зліва
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	108 мм
Вага	0,96 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125N 3П+Н 125A C Schneider Electric - це модульний автомат серії Acti9 для трифазних мереж з нульовим провідником. Його номінальна відключаюча здатність 50 кА дозволяє використовувати його в розподільчих щитах з високими струмами короткого замикання.

Переваги

50 кА відключаючої здатності - витримує коротке замикання там, де звичайні автомати виходять з ладу. Це знижує ризик пошкодження апаратури та кабелів.
Механічна зносостійкість 20000 циклів - ресурс комутаційних операцій без втрати характеристик. Для порівняння, електрична зносостійкість становить 5000 циклів під навантаженням.
Робочий діапазон -30…+70 °C - автомат можна встановлювати в неопалюваних приміщеннях, на вулиці в шафі.
12 модулів шириною - зверніть увагу: для монтажу потрібно 12 стандартних позицій на DIN-рейку; це більше, ніж у звичайних однополюсних автоматів.

Де застосовується

Захист трифазних ліній у розподільчих щитах промислових об'єктів, де струм короткого замикання може сягати 50 кА.
Ввідні автомати для великих адміністративних будівель, торговельних центрів, виробничих цехів.

Технічні особливості

Автомат розрахований на змінний струм (AC) напругою до 440 В, ізоляція витримує 690 В. Характеристика спрацьовування C - для загального навантаження (освітлення, розетки, невеликі двигуни). Номінальний струм 125 А - це лінія з великим споживанням, тому переріз кабелю має бути відповідним (зазвичай від 35 мм² міді). Кількість полюсів - 3P+N, тобто три фази та нульовий провідник комутуються одночасно. Ступінь захисту IP20 - тільки для сухих приміщень, у вологих зонах потрібен додатковий кожух. Типова помилка при виборі: плутають характеристику C з D - для двигунів з великим пусковим струмом цей автомат не підходить, оскільки може спрацьовувати хибно.
