Автоматичний вимикач NG125L 4P D 63 А Schneider Electric 18864

Name: Автоматичний вимикач NG125L 4P D 63 А Schneider Electric 18864
Brand: Schneider Electric
SKU: 00248751
Price: 32370 UAH
Availability: PreOrder

Код товару:

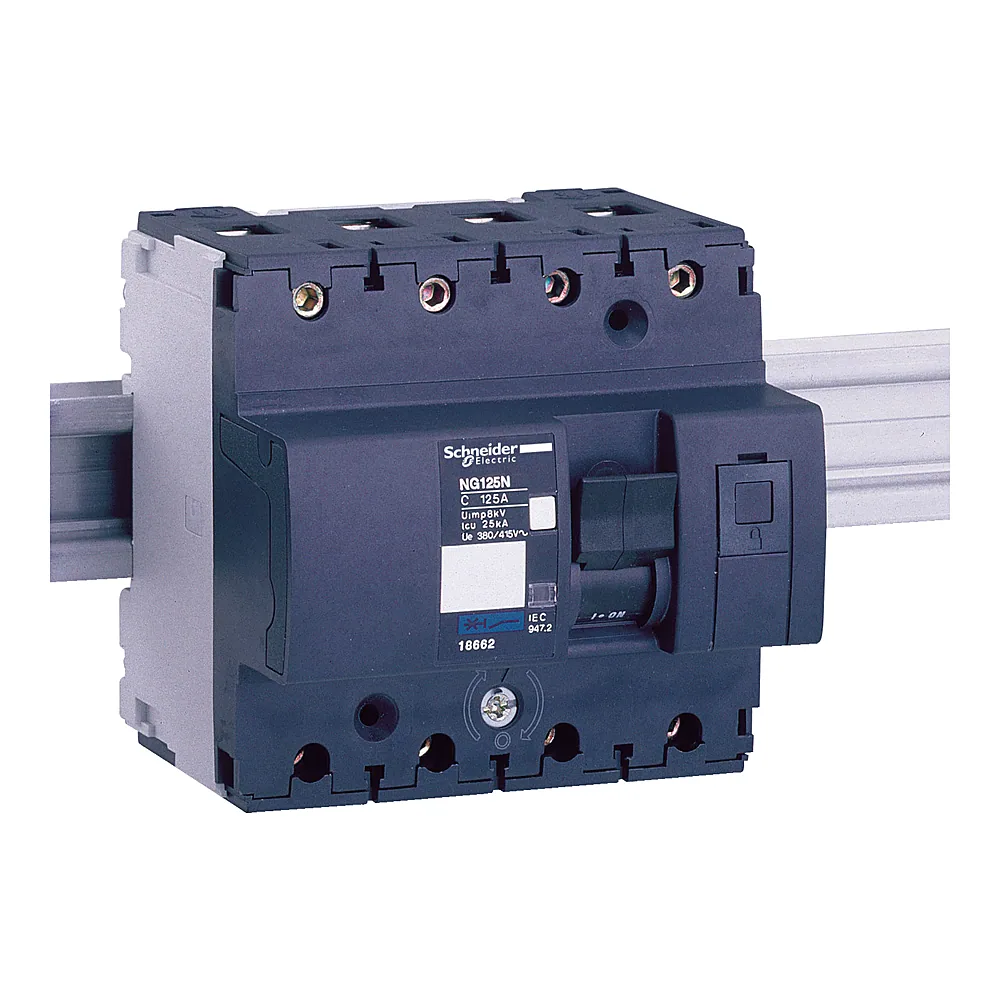

Фото ілюстративне — вигляд товару може відрізнятися.

32 370 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248751
Виробник: Schneider Electric
Артикул: 18864
Тип виробу: Автоматичний вимикач
Кількість полюсів: 4P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 63 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248751
Виробник	Schneider Electric
Артикул виробника	18864
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC
Номінальний струм	63 А
Положення нейтралі	Зліва
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	108 мм
Вага	0,96 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125L 4П 63A D від Schneider Electric серії Acti9 - це чотириполюсний модульний автомат, розрахований на струм 63 А з характеристикою D. Він призначений для захисту трифазних мереж змінного струму напругою до 440 В. Головна перевага - висока комутаційна здатність 36 кА, яка дає змогу використовувати його безпосередньо біля трансформатора або в силових щитах із великими струмами короткого замикання.

Переваги

Відключаюча здатність 36 кА - один із найвищих показників у своєму класі. Такий автомат не потребує додаткового ступеня селективності в розподільчих щитах із високим струмом КЗ.
Характеристика D (10-14 In) - призначена для пускових струмів двигунів, компресорів, насосів. Звичайний автомат C може хибно вимикатися при старті такого обладнання.
Механічна зносостійкість 20000 циклів - удвічі більша за електричну. Це означає, що автомат витримує часті вмикання-вимикання без втрати працездатності.
Широкий діапазон температур -30…+70°C - дозволяє монтаж у неопалюваних приміщеннях і навіть на вулиці в закритому щиті.
Компактна ширина 4 модулі (12 відстаней) - економить місце в розподільчому щиті, особливо при установці кількох автоматів.

Де застосовується

У силових щитах промислових об'єктів для захисту ліній електродвигунів, вентиляційних установок, кондиціонерів.
У розподільчих щитах житлових будівель із трифазним вводом, де потрібен захист потужних споживачів (електрокотли, станки).
Як вступний автомат для об'єктів із високим ризиком коротких замикань - підстанції, ТП, виробничі цехи.

Технічні особливості

Автомат NG125L виконано на номінальну імпульсну напругу 8 кВ, що відповідає категорії перенапруги IV. Напруга ізоляції 690 В - це запас для мереж із підвищеною напругою або при використанні в системах IT. Монтаж на DIN-рейку стандартний, але зважайте: через ширину 4 модулі (12 відстаней) автомат потребує достатньо місця в щиті. Типова помилка - встановлювати його поруч із вузькими модульними пристроями без зазорів: перегрів сусідніх автоматів може знизити їхній номінальний струм. Ступінь захисту IP20 - тільки для сухих приміщень, у вологих середовищах потрібен додатковий корпус. Електрична зносостійкість 10000 циклів гарантує тривалу роботу при номінальному навантаженні.

Чому в ЛІНА

Ми маємо цей автомат на складі в оригінальному пакуванні Schneider Electric. Надаємо всі документи для юросіб, включно з сертифікатом відповідності. Відправляємо у день замовлення при наявності.
