Автоматичний вимикач NG125L 4P C 32 А Schneider Electric 18814

Name: Автоматичний вимикач NG125L 4P C 32 А Schneider Electric 18814
Brand: Schneider Electric
SKU: 00248760
Price: 27936.48 UAH
Availability: PreOrder

Код товару:

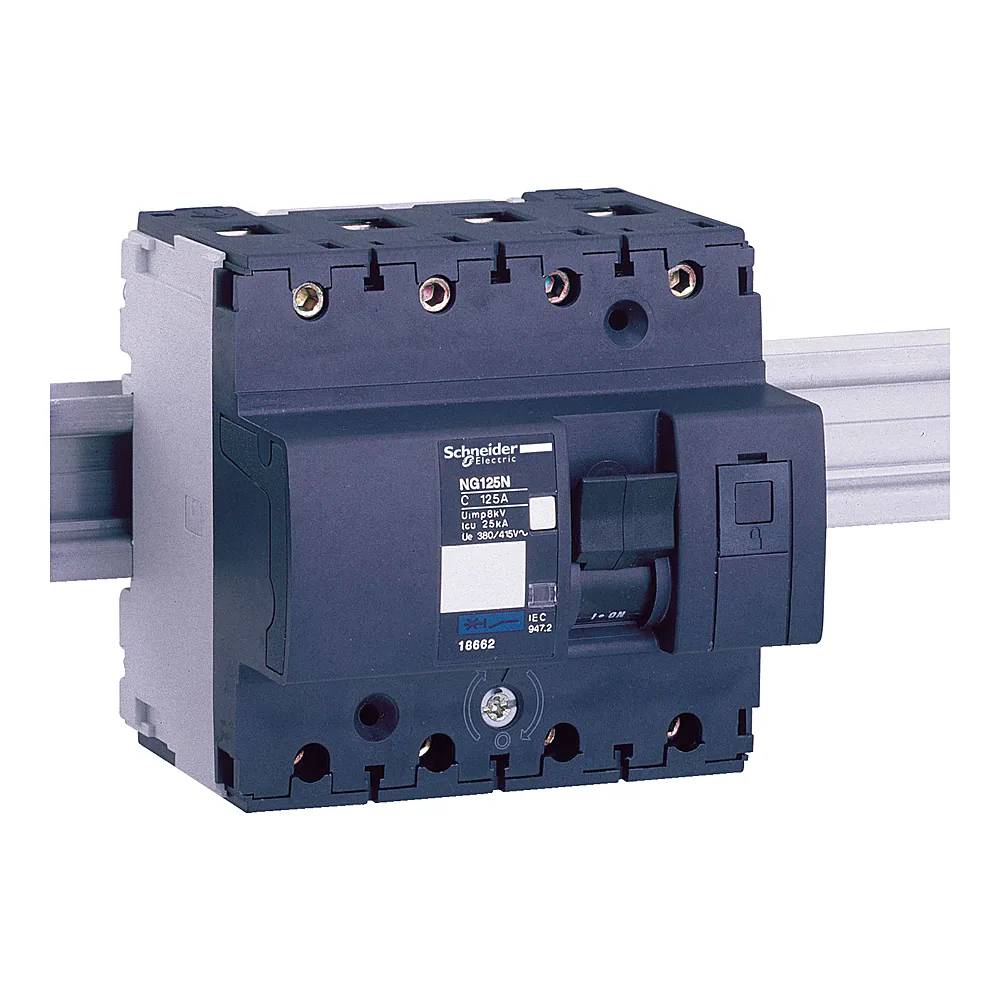

Фото ілюстративне — вигляд товару може відрізнятися.

27 936⁴⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція · 394 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248760
Виробник: Schneider Electric
Артикул: 18814
Тип виробу: Автоматичний вимикач
Кількість полюсів: 4P
2P
3P
4P
Характеристика спрацьовування: C
B
C
D
Номінальний струм: 32 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248760
Виробник	Schneider Electric
Артикул виробника	18814
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC
Номінальний струм	32 А
Положення нейтралі	Зліва
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	108 мм
Вага	0,96 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125L 4П 32A C від Schneider Electric - це чотириполюсний модульний автомат серії Acti9, розрахований на номінальний струм 32 А. Його комутаційна здатність 36 кА при 440 В змінного струму дозволяє захищати лінії навіть у мережах з високими струмами короткого замикання.

Переваги

Висока комутаційна здатність - 36 кА при 440 В, що забезпечує надійний захист у промислових і розподільчих щитах.
Зносостійкість - механічний ресурс 20 000 циклів, електричний - 10 000 циклів. Це дозволяє використовувати автомат як ввідний або оперативний вимикач.
Широкий діапазон температур - від -30 до +70 °C, тому вимикач працює в неопалюваних приміщеннях і на відкритих щитах.
Імпульсна напруга 8 кВ - захист від грозових і комутаційних перенапруг, що продовжує термін служби обладнання.
Ступінь захисту IP20 - підходить для встановлення всередині щитів з можливістю додаткового захисту від дотику.

Де застосовується

Як ввідний автомат у трифазних щитах обліку з нульовим проводом - для захисту кабелю та споживачів.
У розподільчих пристроях промислових об'єктів, де потрібна висока відключаюча здатність і чотириполюсне відключення.

Технічні особливості

Вимикач монтується на DIN-рейку, займає 4 модульні відстані (12 модулів загалом). Характеристика спрацьовування C (5-10·Iном) - оптимальна для змішаних навантажень з пусковими струмами (двигуни, компресори). Номінальна напруга ізоляції 690 В, що дозволяє встановлювати автомат в мережах 380/400 В з запасом. При монтажі зверніть увагу на переріз кабелю: для 32 А мідний провідник має бути не менше 6 мм², але остаточний розрахунок залежить від довжини лінії та умов прокладання. Автомат сумісний з додатковими пристроями серії Acti9 (контакти стану, розчеплювачі).
