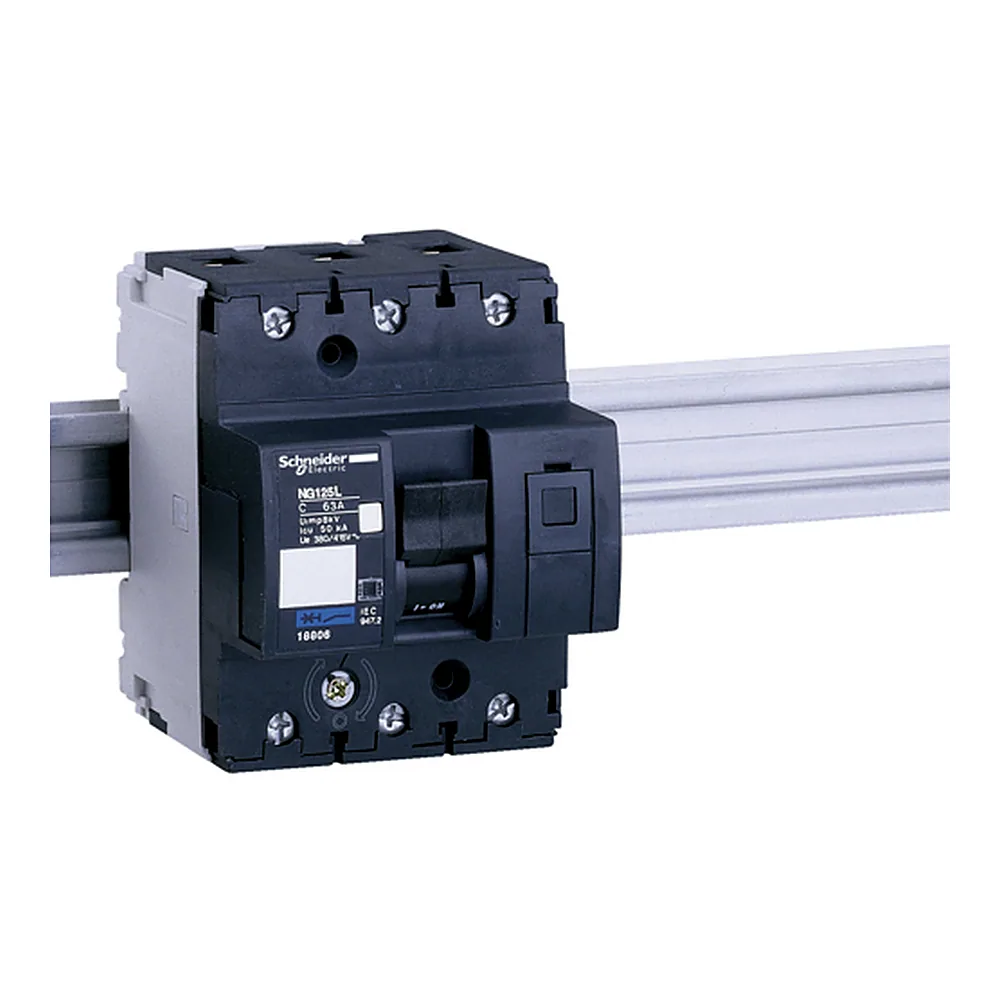

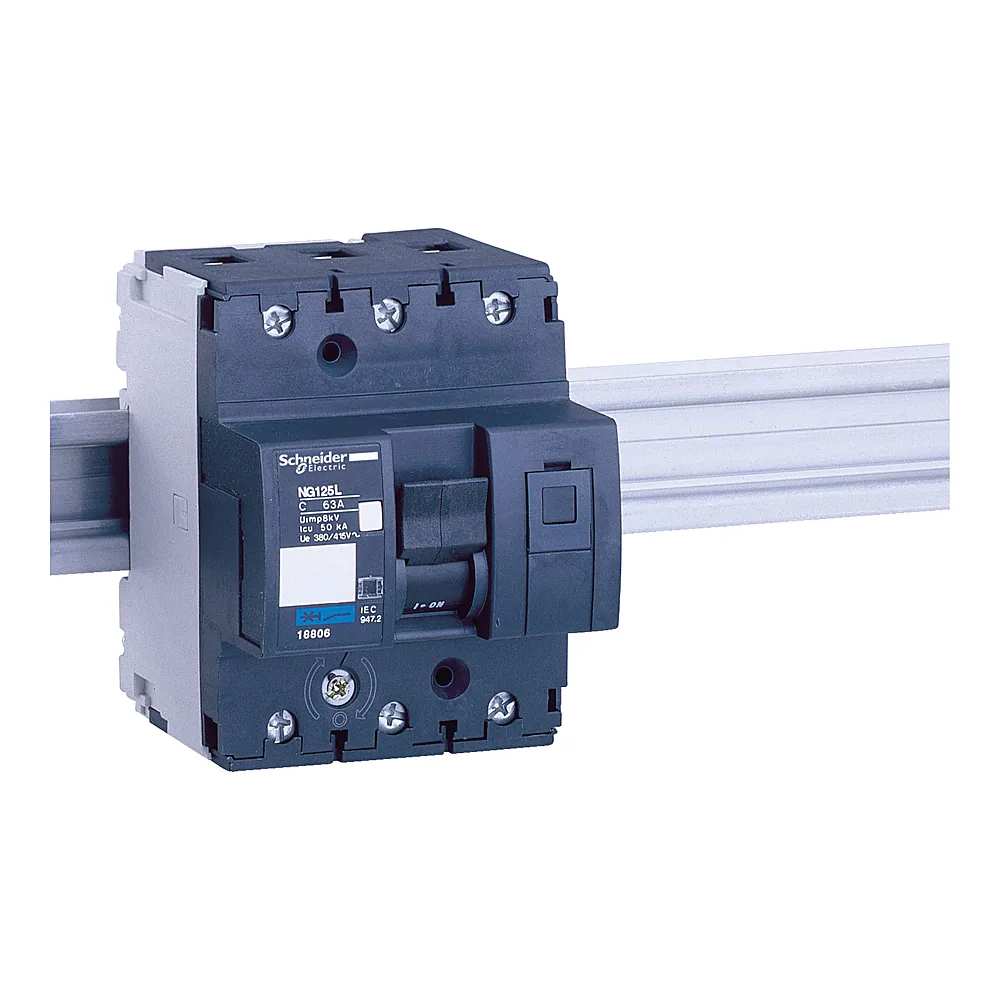

Автоматичний вимикач NG125L 3P B 25 А Schneider Electric 18762

Name: Автоматичний вимикач NG125L 3P B 25 А Schneider Electric 18762
Brand: Schneider Electric
SKU: 00248697
Price: 24020.88 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

24 020⁸⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248697
Виробник: Schneider Electric
Артикул: 18762
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 25 А
10 А
16 А
25 А
32 А
40 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248697
Виробник	Schneider Electric
Артикул виробника	18762
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	25 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125L 3П 25A B від Schneider Electric призначений для трифазних мереж змінного струму. Його головна перевага - висока відключаюча здатність 36 кА, яка забезпечує надійний захист навіть в умовах потужних коротких замикань.

Переваги

Відключаюча здатність 36 кА - дозволяє використовувати автомат у ввідних щитах промислових об'єктів, де струми КЗ можуть сягати великих значень.
Механічна зносостійкість 20 000 циклів - ресурс комутацій без навантаження вдвічі більший за електричний (10 000 циклів), що свідчить про запас міцності.
Широкий діапазон температур - від -30 до +70 °C дає змогу монтувати автомат у неопалюваних приміщеннях або на вулиці в термошафі.
Характеристика B (3-5 Iном) - швидке відключення при перевантаженні, оптимальне для освітлювальних мереж і резистивних навантажень. Для двигунів і трансформаторів краще обирати C або D.

Де застосовується

Ввідні та розподільні щити трифазних мереж у житлових будинках з електроплитами.
Щити освітлення, вентиляції, насосного обладнання на промислових і комерційних об'єктах.

Технічні особливості

Автомат виконано в корпусі шириною 3 модулі (на DIN-рейку). Тип струму - лише змінний (AC). Номінальна робоча напруга - 440 В, напруга ізоляції - 690 В, імпульсна витримувана напруга - 8 кВ. Ступінь захисту IP20 - для монтажу в закритих щитах. Характеристика спрацьовування B забезпечує відключення при струмі 3-5-кратного номіналу - типова помилка: використовувати B для ліній з двигунами, де пускові струми вищі, що призводить до хибних спрацьовувань. Серія Acti9 гарантує сумісність з іншими модульними пристроями Schneider Electric.
