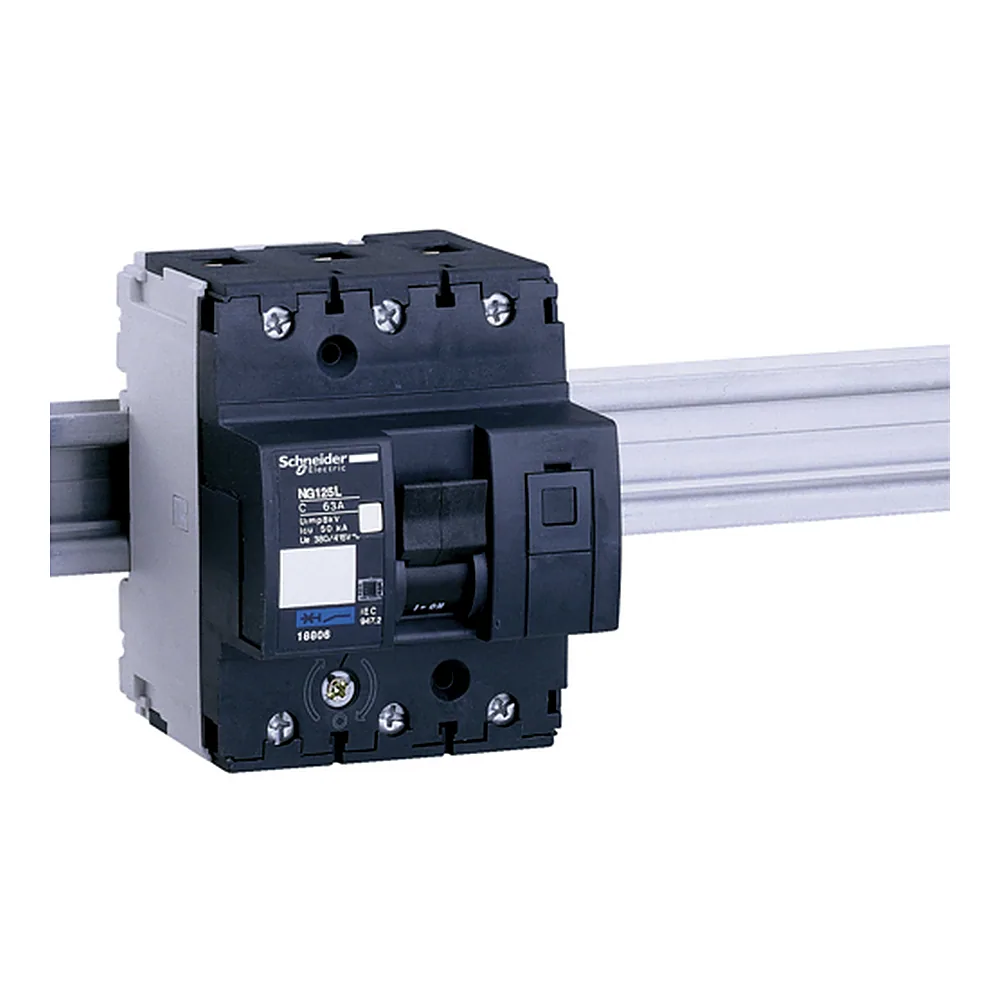

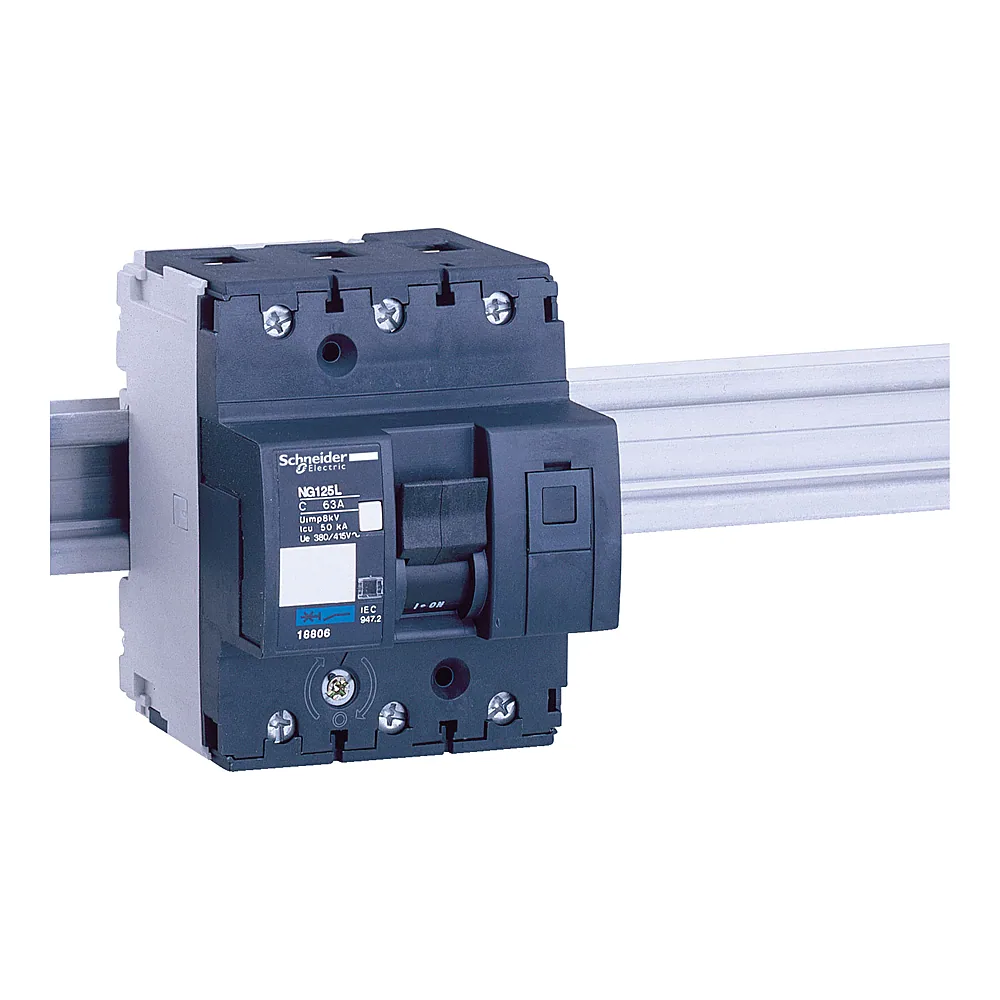

Автоматичний вимикач NG125L 3P D 10 А Schneider Electric 18848

Name: Автоматичний вимикач NG125L 3P D 10 А Schneider Electric 18848
Brand: Schneider Electric
SKU: 00248736
Price: 28650.34 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

28 650³⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248736
Виробник: Schneider Electric
Артикул: 18848
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248736
Виробник	Schneider Electric
Артикул виробника	18848
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	10 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125L 3П 10A D від Schneider Electric серії Acti9 - це трифазний модульний автомат із характеристикою D, розрахований на номінальний струм 10 А. Його головна перевага - висока відключаюча здатність 36 кА, що дозволяє захищати лінії навіть у мережах з потужними короткими замиканнями.

Переваги

Відключаюча здатність 36 кА - автомат витримує та розриває струми короткого замикання до 36 кА, що підходить для об'єктів із високими струмами КЗ, зокрема біля трансформаторних підстанцій.
Характеристика D - призначена для навантажень із великими пусковими струмами: двигуни, насоси, компресори. Спрацьовує при струмі в 10-20 разів вище номіналу, що запобігає хибним відключенням під час запуску.
Широкий діапазон температур - від -30 до +70 °C дозволяє використовувати вимикач у неопалюваних приміщеннях, щитах на вулиці або в гарячих цехах.
Механічна зносостійкість 20000 циклів - ресурс на комутацію без навантаження; електрична - 10000 циклів під струмом. Це означає, що автомат працюватиме роками без заміни.

Де застосовується

У побутових щитках для захисту силових ліній, що живлять потужне електрообладнання - зварювальні апарати, компресори, насоси.
На промислових об'єктах, розподільчих пунктах, у щитах керування двигунами - там, де потрібна висока відключаюча здатність і термостійкість.

Технічні особливості

Автомат монтується на DIN-рейку, займає 3 модулі (ширина 81 мм). Напруга ізоляції - 690 В, імпульсна напруга - 8 кВ. Жила під’єднується до гвинтових затискачів - момент затяжки контролюйте за інструкцією виробника, щоб уникнути нагріву контакту. Типова помилка: для характеристики D не можна використовувати кабель меншого перерізу, ніж розрахований на 10 А - автомат може не спрацювати при перевантаженні, але кабель вже перегріється. Ступінь захисту IP20 - для сухих закритих щитів. Артикул 18848.
