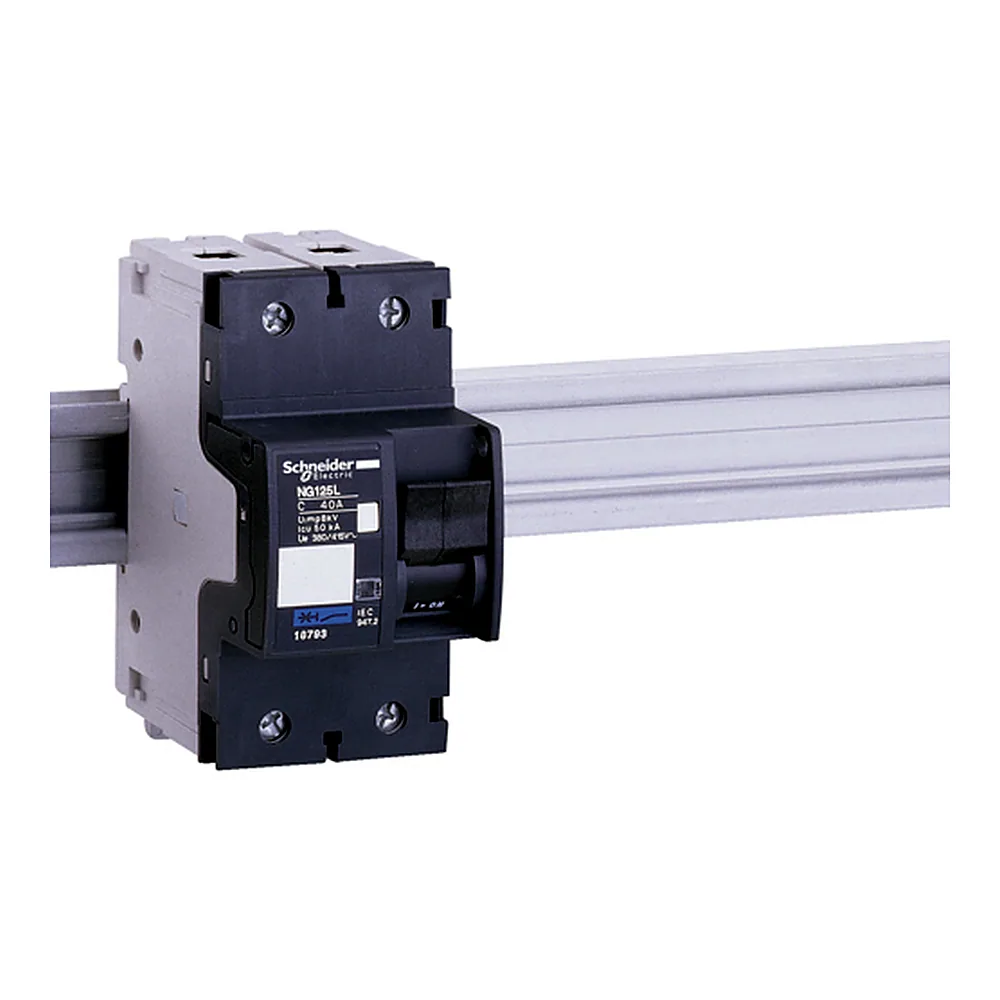

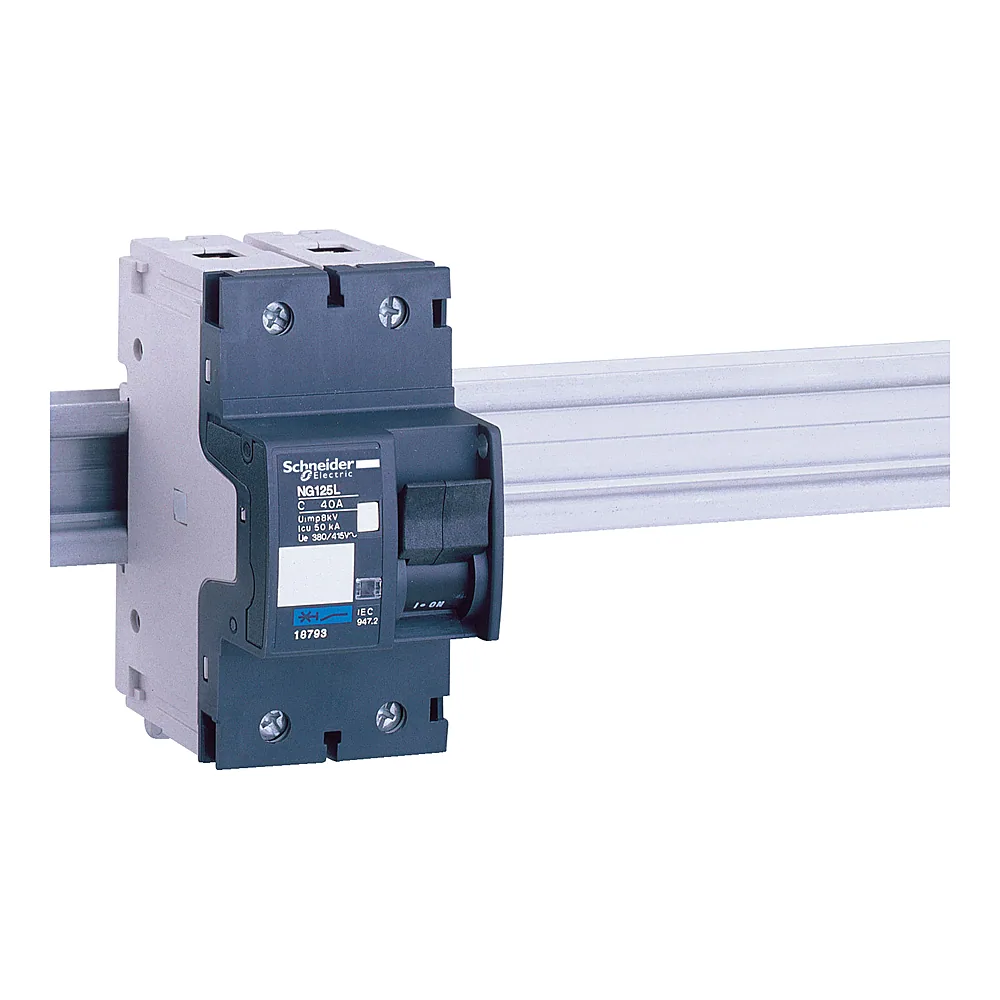

Автоматичний вимикач NG125L 2P B 10 А Schneider Electric 18750

Name: Автоматичний вимикач NG125L 2P B 10 А Schneider Electric 18750
Brand: Schneider Electric
SKU: 00248685
Price: 14838.1 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

14 838¹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248685
Виробник: Schneider Electric
Артикул: 18750
Тип виробу: Автоматичний вимикач
Кількість полюсів: 2P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248685
Виробник	Schneider Electric
Артикул виробника	18750
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC, ≤ 250 В DC
Номінальний струм	10 А
Положення нейтралі	Зліва
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,48 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125L 2P 10A B Schneider Electric (артикул 18750) - модульний автомат серії Acti9 для ланцюгів постійного струму. Номінал 10 А з характеристикою B дає змогу захищати освітлювальні та контрольні лінії з невеликими пусковими струмами. Корпус IP20, двополюсне виконання на 2 модулі (6 модульних відстаней).

Переваги

Відключаюча здатність 36 кА - дозволяє використовувати автомат у розподільчих щитах з високими струмами короткого замикання, де звичайні 6-10 кА недостатні.
Електрична зносостійкість 10 000 циклів - ресурс комутацій під навантаженням, що в кілька разів перевищує стандартні показники для побутових автоматів. Механічна стійкість 20 000 циклів.
Робочий діапазон температур -30...+70 °C - придатний для неопалюваних приміщень, зовнішніх шаф або виробничих цехів.
Напруга ізоляції 690 В - запас для ланцюгів з підвищеними вимогами до ізоляції, імпульсна напруга 8 кВ.

Де застосовується

У щитах освітлення та керування на об'єктах комерційної нерухомості: офіси, торгівельні зали, склади.
У системах постійного струму: акумуляторні батареї, резервне живлення, сонячні панелі з DC-шинами.

Технічні особливості

Пристрій розрахований на номінальну напругу 250 В (постійний струм) і 690 В змінний. Характеристика B забезпечує спрацьовування при струмах 3-5 номіналу - підходить для ліній без потужних двигунів. Монтаж на DIN-рейку: ширина 2 модулі (36 мм). Типова помилка - вибирати автомат з характеристикою C для DC-ланцюгів з активним навантаженням, що може призвести до затримки відключення. Для постійного струму важливо враховувати полярність під'єднання, оскільки контакти розраховані на DC-комутацію. Ступінь захисту IP20 - тільки для сухих приміщень, у вологих зонах потрібен додатковий кожух.
