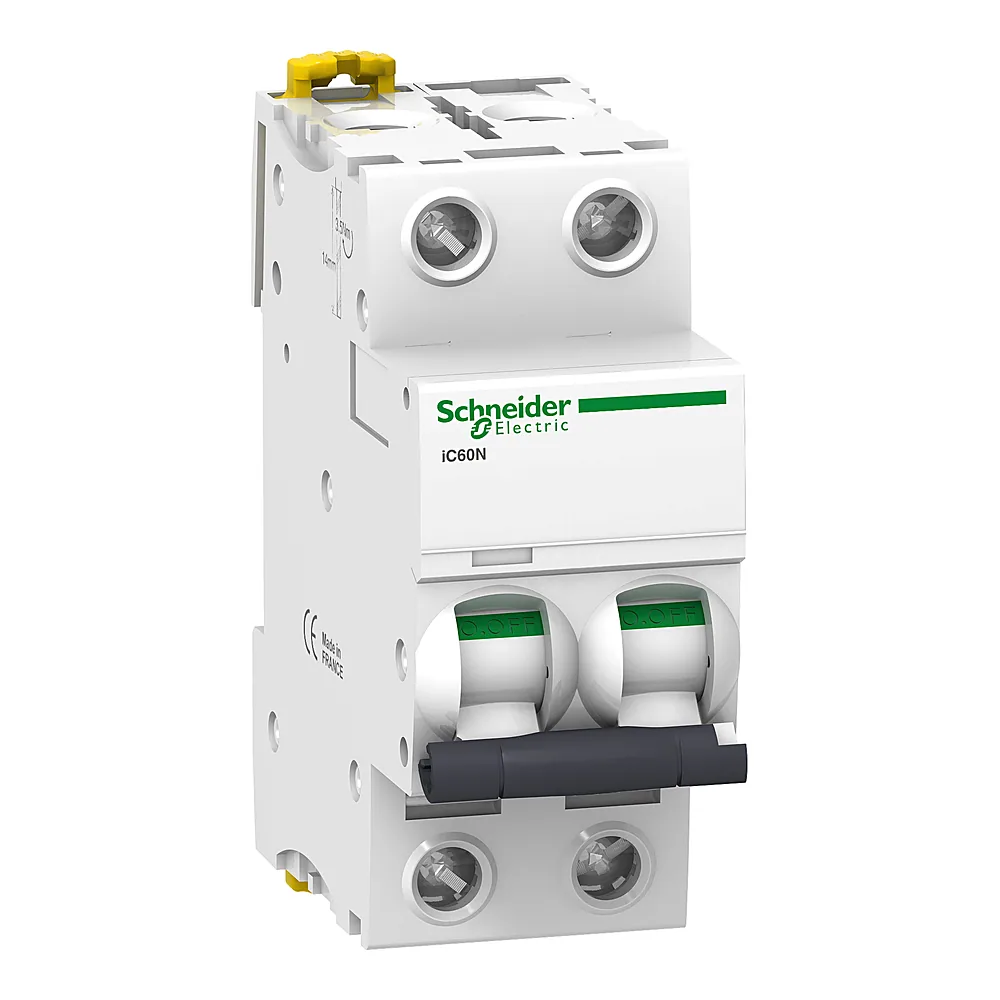

Автоматичний вимикач iC60N 2P B 40 А крива Schneider Electric A9F78240

Name: Автоматичний вимикач iC60N 2P B 40 А крива Schneider Electric A9F78240
Brand: Schneider Electric
SKU: 00207744
Price: 1628.02 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 628⁰² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 207744
Виробник: Schneider Electric
Артикул: A9F78240
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 40 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00207744
Виробник	Schneider Electric
Артикул виробника	A9F78240
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Болгарія
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	40 А
Розсіювана потужність на полюс	3,6 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

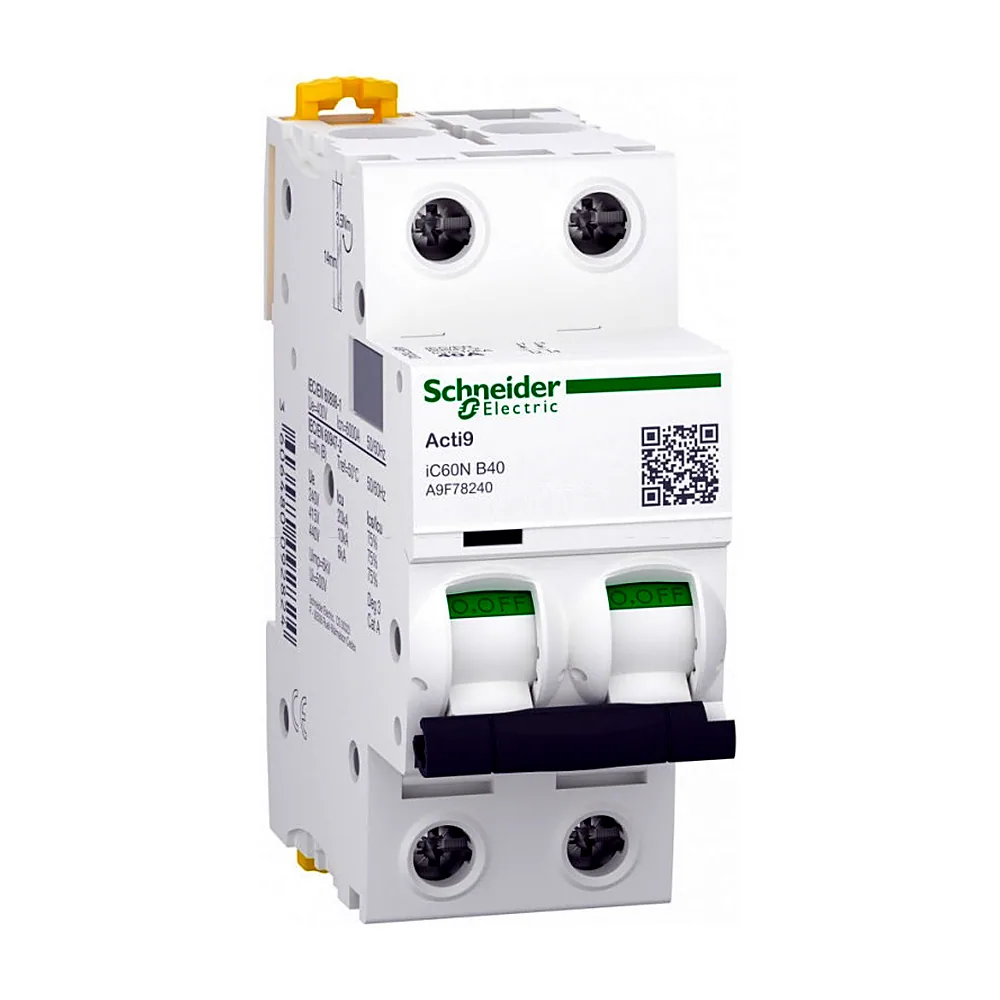

Модульний автоматичний вимикач iC60N 2P 40A крива B, Schneider Electric (артикул A9F78240) - компактний двополюсний автомат для захисту ліній змінного та постійного струму. Його головна перевага - висока комутаційна здатність 36 кА, що дозволяє використовувати його на ввідних щитах і в силових розподільчих шафах.

Переваги

Надійний захист за кривою B - автомат спрацьовує при струмі перевантаження від 3 до 5 номіналів. Це оптимально для активних навантажень (освітлення, обігрів) та ланцюгів без значних пускових струмів.
Відключаюча здатність 36 кА - один із найвищих показників у своєму класі. Забезпечує безпеку навіть при потужних коротких замиканнях у промислових мережах.
Два полюси в одному модулі - ширина 36 мм (2 модулі по 17,5 мм) економить місце в щиті. Монтаж на DIN-рейку стандартний.
Широкий діапазон робочих температур - від -35 до +70 °C. Автомат працює в неопалюваних приміщеннях і на відкритих щитах.
Ресурс 20 000 циклів ВМО - механічна зносостійкість, електрична - 10 000 циклів. Розрахований на багаторічну експлуатацію.

Де застосовується

Квартирні та будинкові ввідні щити - для захисту лінії 230 В змінного струму.
Промислові розподільчі шафи - резервування або захист кіл постійного струму (DC) до 500 В.
Об'єкти з високими вимогами до надійності - лікарні, дата-центри, виробництво.

Технічні особливості

Автомат виконано в модульному корпусі Acti9 iC60. Розрахований на напругу ізоляції 500 В, номінальну імпульсну напругу 6 кВ. Ступінь захисту IP20 - для сухих щитів. Підключення проводу перерізом від 1 до 25 мм² - затягуйте з моментом, рекомендованим виробником (зазвичай 2-3,5 Н·м). Характеристика B (3-5 Iном) підходить для ланцюгів без пускових струмів - не використовуйте для двигунів чи трансформаторів, інакше можливі хибні спрацьовування. Автомат сумісний з усією серією Acti9: додаткові пристрої (УЗО, дифавтомати, аксесуари) монтуються без додаткових шин.
