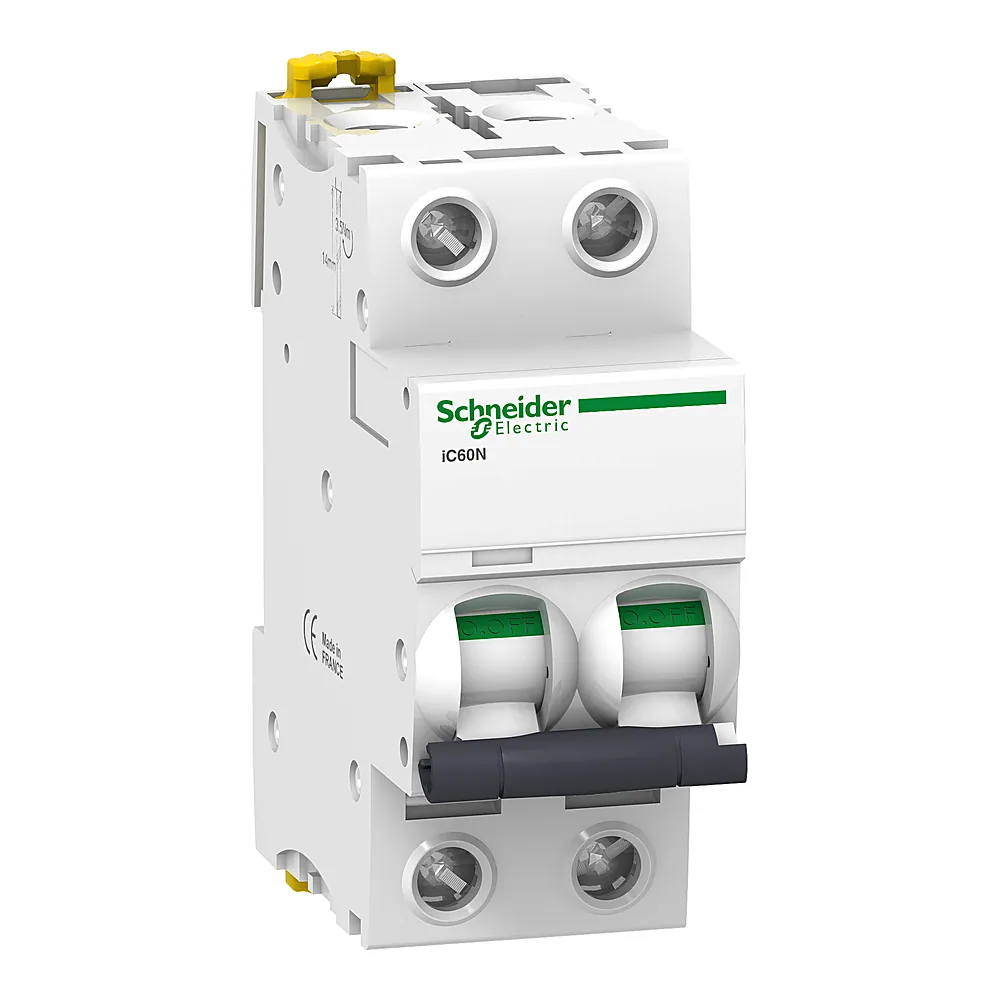

Автоматичний вимикач iC60N 2P D 32 А Schneider Electric A9F75232

Name: Автоматичний вимикач iC60N 2P D 32 А Schneider Electric A9F75232
Brand: Schneider Electric
SKU: 00212134
Price: 1218.05 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 218⁰⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 212134
Виробник: Schneider Electric
Артикул: A9F75232
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 32 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00212134
Виробник	Schneider Electric
Артикул виробника	A9F75232
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	5,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	32 А
Розсіювана потужність на полюс	2,8 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 2P 32A D Schneider Electric (артикул A9F75232) - це двополюсний модульний автомат для кіл постійного струму. Він захищає лінії від перевантажень і коротких замикань, а характеристика D дає змогу працювати з навантаженнями, що мають високі пускові струми. Це рішення для об'єктів, де потрібна стабільна робота за температури від -35 до +70 °C.

Переваги

Відключаюча здатність 36 кА - автомат розриває коло при короткому замиканні зі струмом до 36 кА, що відповідає IEC 60947-2. Такий запас потрібен у мережах з високими струмами КЗ, наприклад біля трансформаторів.
Електрична зносостійкість 10000 циклів - при комутації номінального струму автомат зберігає свої характеристики. Механічна зносостійкість сягає 20000 циклів, тому його можна використовувати як вимикач.
Компактні розміри - 2 модулі (36 мм) - займає вдвічі менше місця, ніж двополюсні автомати старших серій. Ширина 36 мм дозволяє щільніше компонувати щит.
Широкий діапазон температур -35...+70 °C - підходить для неопалюваних приміщень, вуличних шаф, гарячих цехів. Без додаткового обігріву.
Серія Acti9 - повна сумісність з додатковими контактами, незалежними розчіплювачами, шинами. Уніфікація з іншими автоматами серії.

Де застосовується

У щитах постійного струму для захисту контролерів, приводів, систем зв'язку напругою до 125 В.
На об'єктах сонячної енергетики - для захисту кіл від сонячних панелей до інвертора, а також у системах акумуляторних батарей.
У телекомунікаційних шафах, де використовують живлення 48 В або 110 В постійного струму.

Технічні особливості

Автомат iC60N виконано в корпусі шириною 2 модулі (36×85×78,5 мм). Номінальний струм 32 А, характеристика спрацьовування D (відсічка при 10-14 Iном). Номінальна відключаюча здатність 36 кА згідно з IEC 60947-2. Напруга ізоляції 500 В, імпульсна напруга 6 кВ. Ступінь захисту IP20 - монтаж лише в закритих щитах. Типова помилка: використовувати для DC звичайний AC-автомат - цей виріб розраховано саме на постійний струм, тому не плутайте. При підключенні переріз провідника для 32 А - мідь 6-10 мм², момент затяжки 2-3 Н·м. Кріплення на DIN-рейку, сумісний з усіма аксесуарами Acti9.
